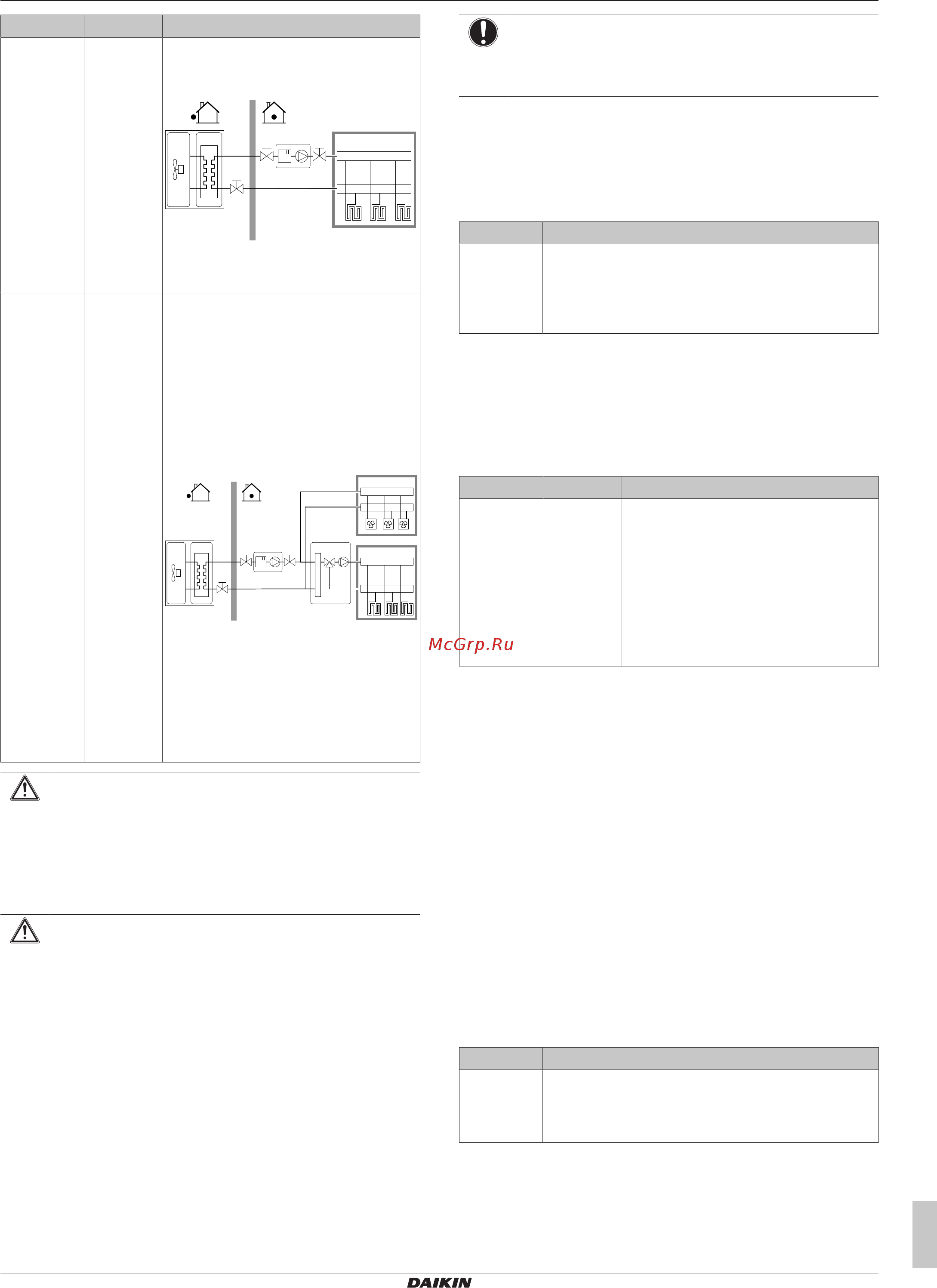

Daikin ETBX16DF6V [21/40] Мастер настройки конфигурации резервный нагреватель
6 Конфигурирование
Руководство по монтажу
21
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1 – 2019.07
# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры
воды на выходе:
a
a Основная зона температуры воды на
выходе
[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на
выходе. Основная зона
температуры воды на выходе
состоит из нагревательных
приборов с более высокой
нагрузкой и станции смешивания
для получения требуемой
температуры воды на выходе. При
нагреве:
b
c
a
a Дополнительная зона температуры
воды на выходе: самая высокая
температура
b Основная зона температуры воды
на выходе: самая низкая температура
c Станция смешивания
ПРЕДОСТЕРЕЖЕНИЕ
Если имеются две зоны, важно, чтобы зона с самой
низкой температурой воды была сконфигурирована как
основная зона, а зона с самой высокой температурой
воды была сконфигурирована как дополнительная
зона. Неправильное конфигурирование системы может
привести к повреждению нагревательных приборов.
ПРЕДОСТЕРЕЖЕНИЕ
Если имеются две зоны и типы нагревательных
приборов сконфигурированы неправильно, вода
высокой температуры может быть направлена к
низкотемпературному нагревательному прибору
(нагрев полов). Во избежание этого:
▪ Установите аквастатный/термостатический клапан,
чтобы избежать слишком высоких температур в
направлении низкотемпературного нагревательного
прибора.
▪ Обязательно задайте типы нагревательных
приборов для основной зоны [2.7] и для
дополнительной зоны [3.7] правильно в
соответствии с подключенным нагревательным
прибором.
ПРИМЕЧАНИЕ
В систему может встраиваться перепускной клапан
избыточного давления. Учитывайте, что этот клапан
может быть не показан на рисунках.
Заполненная гликолем система
Эта настройка дает установщику возможность указать, чем
заполнена система — гликолем или водой. Это важно в том
случае, если для защиты водяного контура от замерзания
используется гликоль. Если этой настройке задано НЕВЕРНОЕ
значение, то жидкость в трубах может замерзнуть.
# Код Описание
Отсутствуе
т
[E-0D] Заполненная гликолем система:
Система заполнена гликолем?
▪ 0: Нет
▪ 1: Да
Мощность вспомогательного нагревателя
Чтобы функция учета электроэнергии и/или управления
энергопотреблением работала надлежащим образом,
необходимо задать мощность вспомогательного нагревателя.
При измерении величины сопротивления вспомогательного
нагревателя можно задать его точную мощность, что повысит
точность данных по энергопотреблению.
# Код Описание
[9.4.1] [6-02] Мощность вспомогательного
нагревателя [кВт]. Относится только к
резервуару горячей воды бытового
потребления с внутренним
вспомогательным нагревателем.
Мощность вспомогательного
нагревателя при номинальном
напряжении.
Диапазон: 0~10кВт
6.2.4 Мастер настройки конфигурации:
Резервный нагреватель
Резервный нагреватель адаптирован для подключения к
большинству европейских электрических сетей. Если резервный
нагреватель доступен, напряжение, конфигурация и мощность
должны быть заданы на интерфейсе пользователя.
В целях обеспечения правильной работы для средств
измерения и/или управления энергопотреблением должны быть
заданы значения мощности для различных ступеней резервного
нагревателя. При измерении значение сопротивления каждого
нагревателя вы можете задать точную мощность нагревателя, и
это приведет к более точным данным по энергии.
Напряжение
▪ Для модели 6 В можно выбрать вариант:
▪ 230В, 1 фаза
▪ 230В, 3 фазы
▪ Для модели 9 т задается настройка 400В, 3 фазы.
# Код Описание
[9.3.2] [5‑0D] ▪ 0: 230В, 1 фаза
▪ 1: 230В, 3 фазы
▪ 2: 400В, 3 фазы
Конфигурирование
Конфигурацию резервного нагревателя можно настраивать
различными способами. Можно выбрать, чтобы был только 1-
ступенчатый резервный нагреватель или резервный
нагреватель с 2ступенями. При наличии 2 ступеней мощность

Содержание
