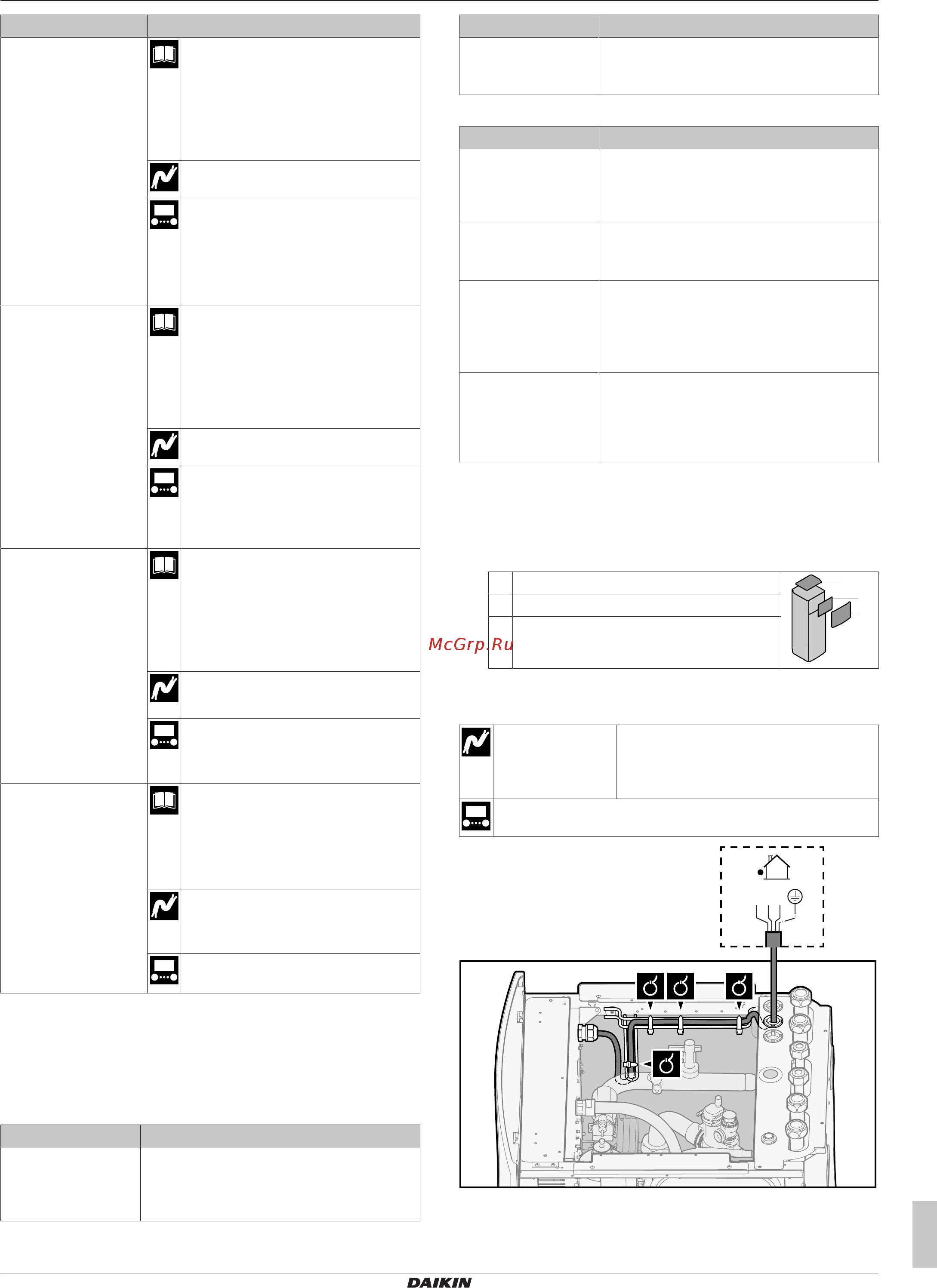

Daikin ETVH16S18DA6V [11/36] Подключение электрооборудования
![Daikin ETVH16S18DA6V [11/36] Подключение электрооборудования](/views2/1749523/page11/bgb.png)
5 Подключение электрооборудования
Руководство по монтажу
11
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07
Позиция Описание
Дистанционный
наружный датчик
См.:
▪ Руководство по монтажу
дистанционного наружного
датчика
▪ Приложение по дополнительному
оборудованию
Провода: 2×0,75мм²
[9.B.1]=1 (Внешний датчик =
Наружный)
[9.B.2] Смещение внеш. датчика
окр. темп.
[9.B.3] Время усреднения
Дистанционный
внутренний датчик
См.:
▪ Руководство по монтажу
дистанционного внутреннего
датчика
▪ Приложение по дополнительному
оборудованию
Провода: 2×0,75мм²
[9.B.1]=2 (Внешний датчик =
Помещение)
[1.7] Калибровка датчика
комнатной температуры
Интерфейс для
выбора комфортных
условий
См.:
▪ Руководство по монтажу и
эксплуатации интерфейса для
выбора комфортных условий
▪ Приложение по дополнительному
оборудованию
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 500м
[2.9] Управление
[1.6] Калибровка датчика
комнатной температуры
Адаптер локальной
сети
См.:
▪ Руководство по монтажу
адаптера локальной сети
▪ Приложение по дополнительному
оборудованию
Провода: 2×(0,75~1,25мм²).
Должны быть экранированы.
Максимальная длина: 200м
См. ниже («Адаптер локальной
сети— требования к системе»).
Адаптер локальной сети— требования к системе
Предъявляемые к системе Daikin Altherma требования зависят
от варианта использования адаптера локальной сети/
компоновки системы (управление через приложение или
использование функций Smart Grid).
Управление через приложение:
Позиция Требование
Программное
обеспечение
адаптера локальной
сети
Рекомендуется ВСЕГДА использовать
последнюю версию программного
обеспечения адаптера локальной сети.
Позиция Требование
Способ управления
агрегатом
С интерфейса пользователя задайте
[2.9]=2 (Управление = Комнатный
термостат).
Использование функций Smart Grid:
Позиция Требование
Программное
обеспечение
адаптера локальной
сети
Рекомендуется ВСЕГДА использовать
последнюю версию программного
обеспечения адаптера локальной сети.
Способ управления
агрегатом
С интерфейса пользователя задайте
[2.9]=2 (Управление = Комнатный
термостат).
Настройки горячей
воды бытового
потребления
Для накопления тепловой энергии в
резервуаре горячей воды бытового
потребления задайте с интерфейса
пользователя [9.2.1]=4 (Гор.вода
быт.потр. = Встроенный).
Настройки
управления
энергопотребление
м
С интерфейса пользователя задайте:
▪ [9.9.1]=1 (Управление потреблением
энергии = Непрерывный)
▪ [9.9.2]=1 (Тип = кВт)
5.2.1 Подключение основного источника
питания
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
Соединительный
кабель
(=основное
электропитание)
Провода: (3+GND)×1,5мм²
—
A
1 2 3
