3 Монтаж агрегата
Руководство по монтажу
6
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07

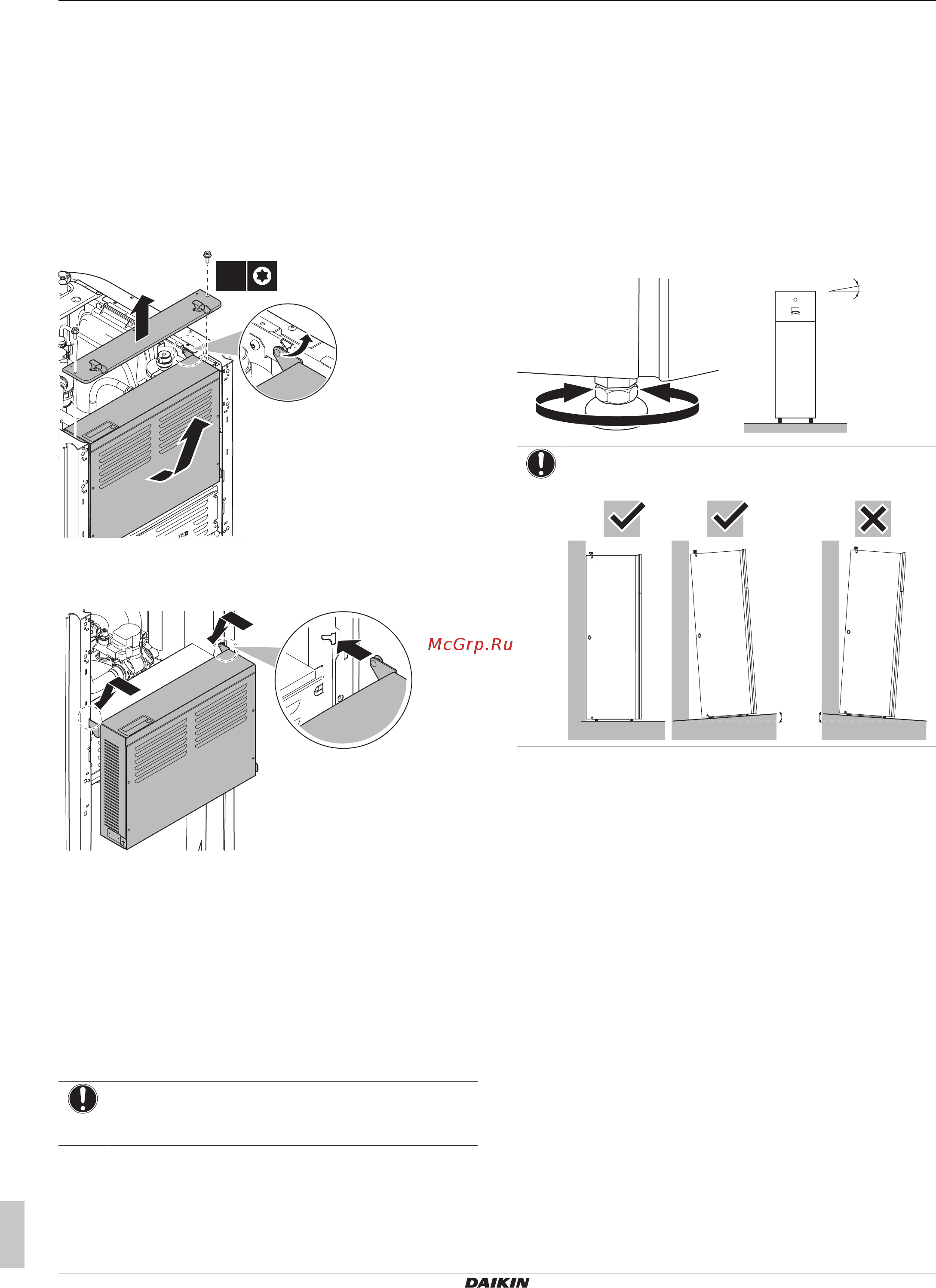

3.2.2 Опускание распределительной коробки
на внутренний агрегат
Во время монтажа вам потребуется доступ к внутренней части
внутреннего агрегата. Для облегчения доступа спереди
сместите распределительную коробку на агрегате вниз
следующим образом:
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите крепежную пластину сверху на агрегате.
2 Наклоните распределительную коробку вперед и снимите
ее с петель.
1
2
2×
T25
3 Установите распределительную коробку ниже на агрегате.
Воспользуйтесь 2 петлями, находящимися ниже на
агрегате.
3
3
3.2.3 Чтобы закрыть внутренний агрегат
1 Закройте крышку распределительной коробки.
2 Установите распределительную коробку на место.
3 Установите обратно верхнюю панель.
4 Установите на место боковые панели.
5 Установите на место переднюю панель.
6 Подсоедините кабели к панели интерфейса пользователя.
7 Установите панель интерфейса пользователя.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь,
что момент затяжки НЕ превышает 4,1Н•м.
3.3 Монтаж внутреннего агрегата
3.3.1 Установка внутреннего агрегата
1 Снимите внутренний агрегат с деревянного основания и
расположите на полу. Также см. раздел
«2.1.2Транспортировка внутреннего агрегата» [44].
2 Подсоедините сливной шланг к сливу. См. раздел
«3.3.2Подсоединение сливного шланга к сливу» [46].
3 Подвиньте внутренний агрегат на место.
4 Для компенсации неровностей пола отрегулируйте высоту
выравнивающих ножек. Максимально допустимое
отклонение составляет 1°.
≤1°
ПРИМЕЧАНИЕ
НЕ наклоняйте агрегат вперед:
0°
1° 1°
3.3.2 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Дренажный поддон подсоединяется к
сливному шлангу внутри агрегата. Следует подсоединить
сливной шланг к соответствующему сливу в соответствии с
действующим законодательством. Вы можете проложить
сливной шланг через левую или правую боковую панель.
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите одну из боковых панелей.
2 Вырежьте резиновую втулку.
3 Протяните сливной шланг через отверстие.
4 Установите на место боковую панель. Убедитесь в том, что
вода может идти через сливной трубопровод.
Для сбора воды рекомендуется использовать сливное
устройство.
