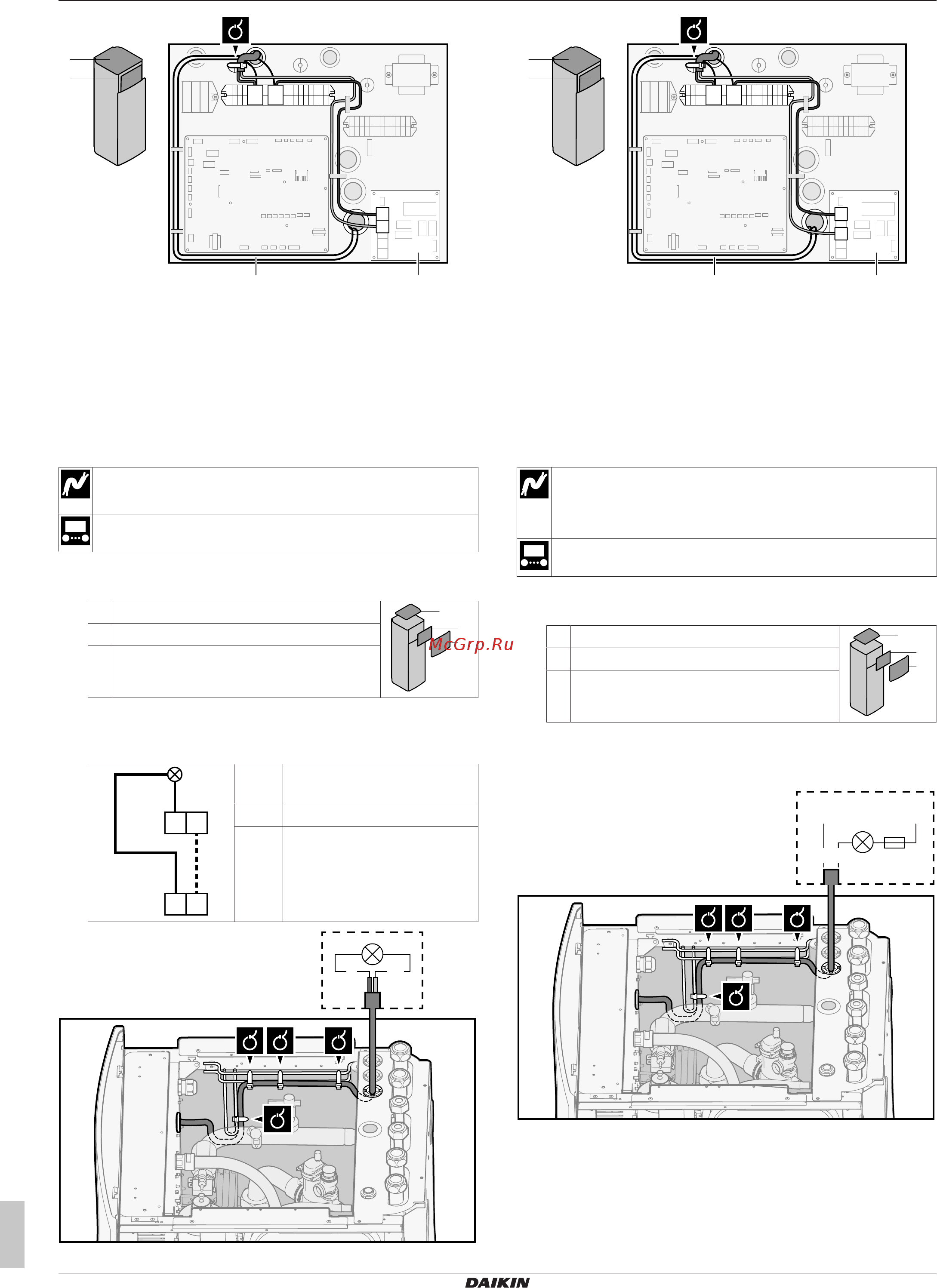

5 Подключение электрооборудования
Руководство по монтажу
16
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07
B
A
B
7 9
X2M
A4P
Y1YC
X1M
ab
a Необходимо установить EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.2.7 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
Провода: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Вперем. тока
—
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите выходной кабель ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
режима нагрева/охлаждения помещения соответствующим
клеммам согласно рисунку ниже.
7
9
YCY2
X2M
12
3
A4P
1+2 Провода подключены к
выходу аварийного сигнала
3 Провод между X2M и A4P
A4P Необходимо установить
EKRP1HB.
A
Y27
B
A
B
7 9
X2M
A4P
Y2YC
X1M
ab
a Необходимо установить EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.2.8 Подключение переключения на
внешний источник тепла
Провод: 2×0,75мм²
Максимальная нагрузка: 0,3A, 250Впеременного тока
Минимальная нагрузка: 20мА, 5Впостоянного тока
[9.C] Бивалентный режим
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите кабель для переключения на внешний
источник тепла к соответствующим клеммам согласно
рисунку ниже.
A
X1X2
LN
