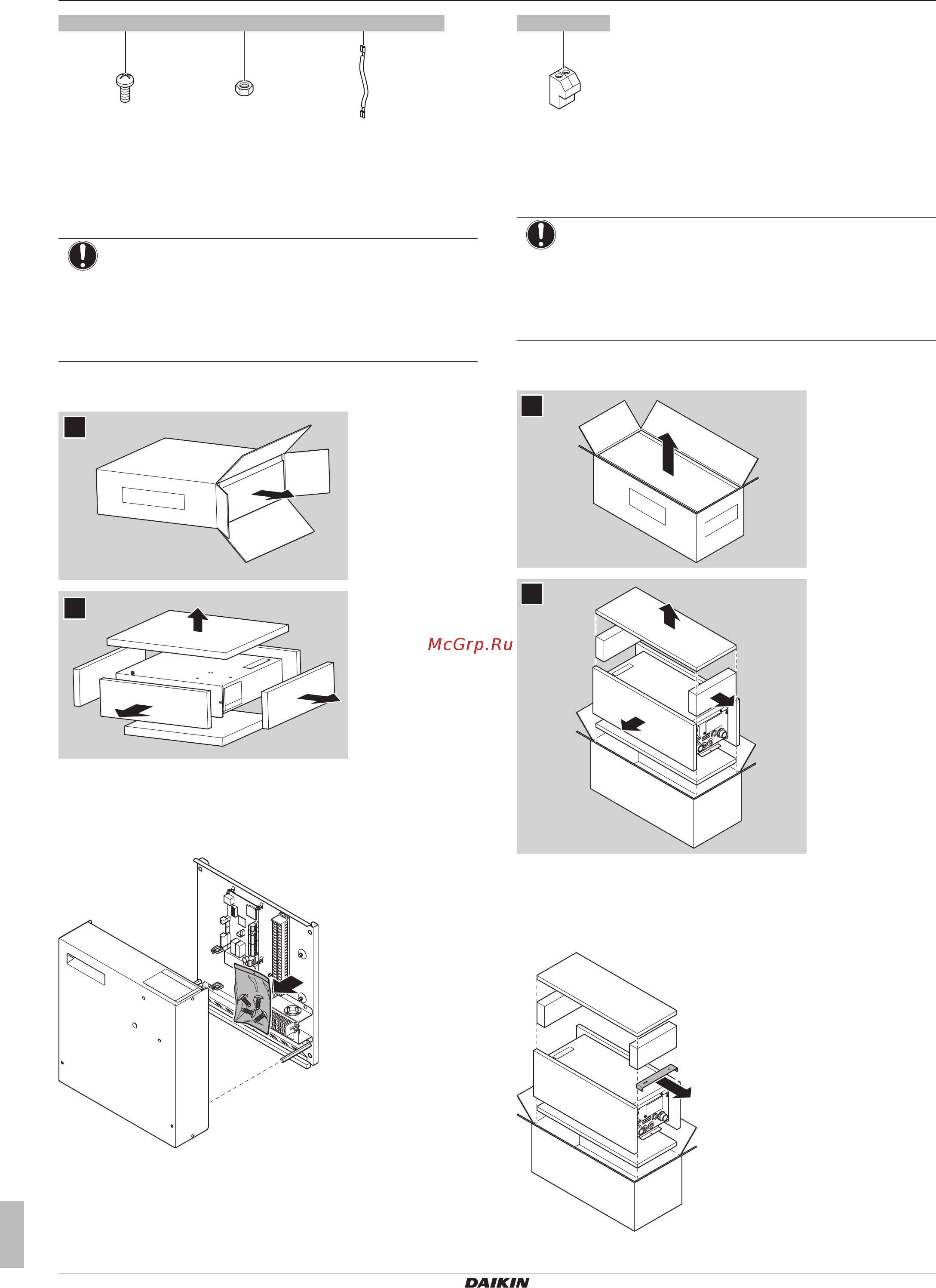

3 Информация о блоке
Руководство по применению для установщика
10
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Низкотемпературный моноблок Daikin Altherma
4P405544-1E – 2018.06
2× 2× 2×
a b c
a Болты M4 для интерфейса пользователя
b Гайки M4 для интерфейса пользователя
c Провода к реле вспомогательного нагревателя горячей
воды бытового потребления
3.4 Дополнительный блок
ПРИМЕЧАНИЕ
▪ Опционный блок EK2CB07CAV3 является опцией,
которую нельзя использовать отдельно.
▪ Эту опцию можно использовать, если в систему
входит дополнительный блок управления
EKCB07CAV3.
3.4.1 Распаковка дополнительного блока
1
2
3.4.2 Извлечение принадлежностей из
дополнительного блока
1 Откройте дополнительный блок.
2 Снимите аксессуары.
2×
a
a Разъемы для соединительного кабеля между
дополнительным блоком и блоком управления
EKCB07CAV3.
3.5 Резервный нагреватель
ПРИМЕЧАНИЕ
▪ Резервный нагреватель является опцией, которую
нельзя использовать отдельно.
▪ Резервный нагреватель можно использовать, если
в систему входит дополнительный блок управления
EKCB07CAV3.
3.5.1 Распаковка резервного нагревателя
1
2
3.5.2 Снятие принадлежностей с резервного
нагревателя
1 Снимите стенной кронштейн с блока.
