4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
11
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Низкотемпературный моноблок Daikin Altherma
4P405544-1E – 2018.06
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение блока управления (если применимо)
▪ Обозначение дополнительного блока (если применимо)
▪ Обозначение резервного нагревателя (если применимо)
▪ Совместное использование наружного агрегата и
дополнительного оборудования
▪ Совместное использование блока управления с опциями
▪ Совместное использование дополнительного блока с опциями
▪ Возможные сочетания наружного агрегата и резервуара
горячей воды бытового потребления
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.

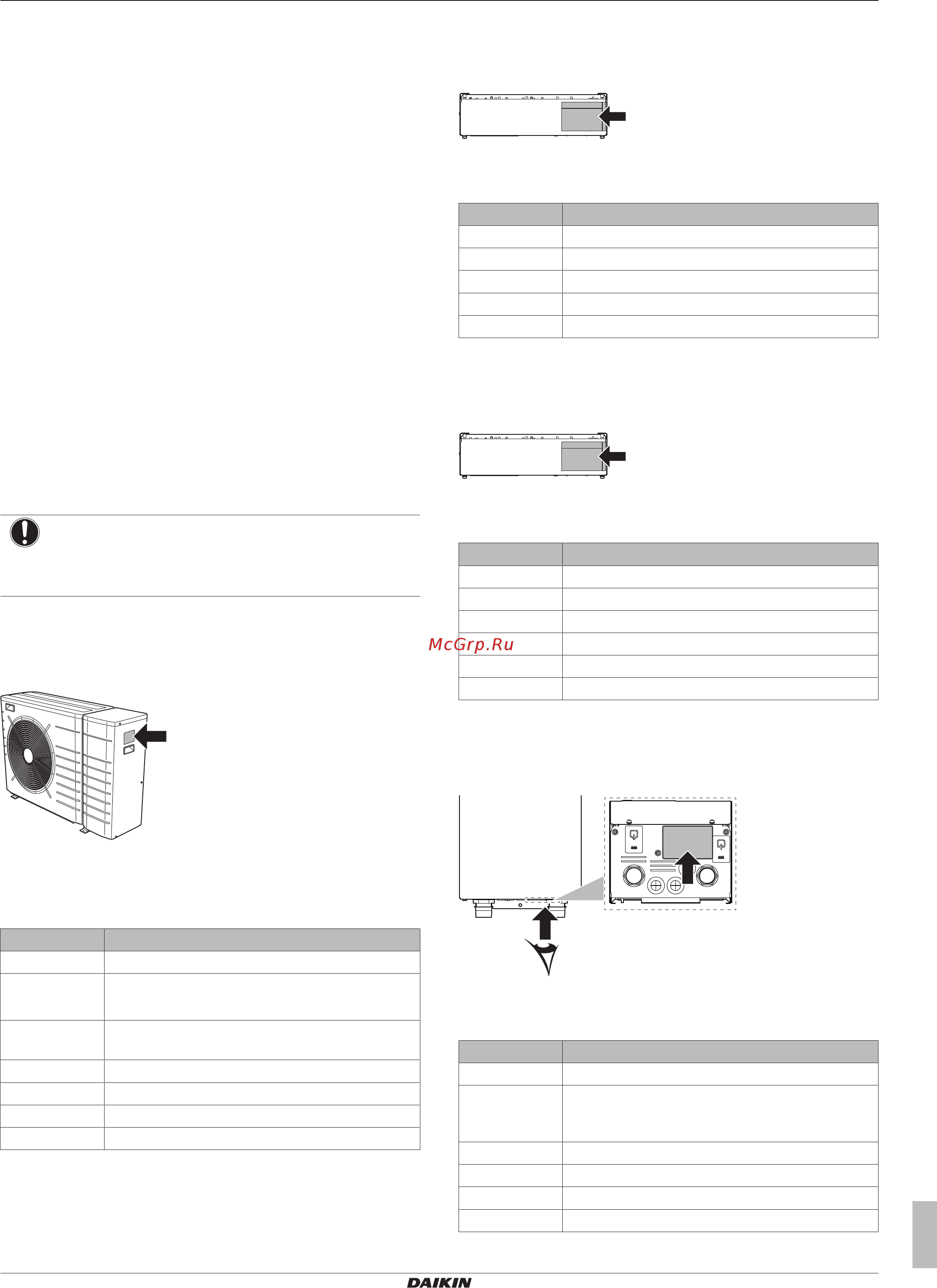

4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: EB/DLQ05CAV3
Код Объяснение
E Наружный тепловой насос моноблока
B
D
B = Реверсивный (нагрев+охлаждение)
D = Только нагрев
L Низкая температура воды—окружающая зона:
−10~−25°C
Q Хладагент R410A
05 Класс производительности
CA Модельный ряд
V3 Электропитание
4.2.2 Идентификационная табличка: блок
управления
Местоположение
Идентификация модели
Пример: EKCB07 CA V3
Код Описание
EK Комплектация для Европы
CB Блок управления
07 Класс производительности
CA Модельный ряд
V3 Электропитание
4.2.3 Идентификационная табличка:
дополнительный блок
Местоположение
Идентификация модели
Пример: EK2CB07 CA V3
Код Описание
EK Комплектация для Европы
2 Дополнительно
CB Блок управления
07 Класс производительности
CA Модельный ряд
V3 Электропитание
4.2.4 Идентификационная табличка:
резервный нагреватель
Местоположение
Идентификация модели
Пример: EK M BUH CA 3 V3
Код Объяснение
EK Комплектация для Европы
M Предназначен для низкотемпературного
моноблока и чиллера с воздушным
охлаждением
BUH Резервный нагреватель
CA Модельный ряд
3 Мощность комплекта нагревателя (кВт)
V3 Электропитание
