4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
12
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Низкотемпературный моноблок Daikin Altherma
4P405544-1E – 2018.06
4.3 Комбинации агрегатов и
дополнительного оборудования

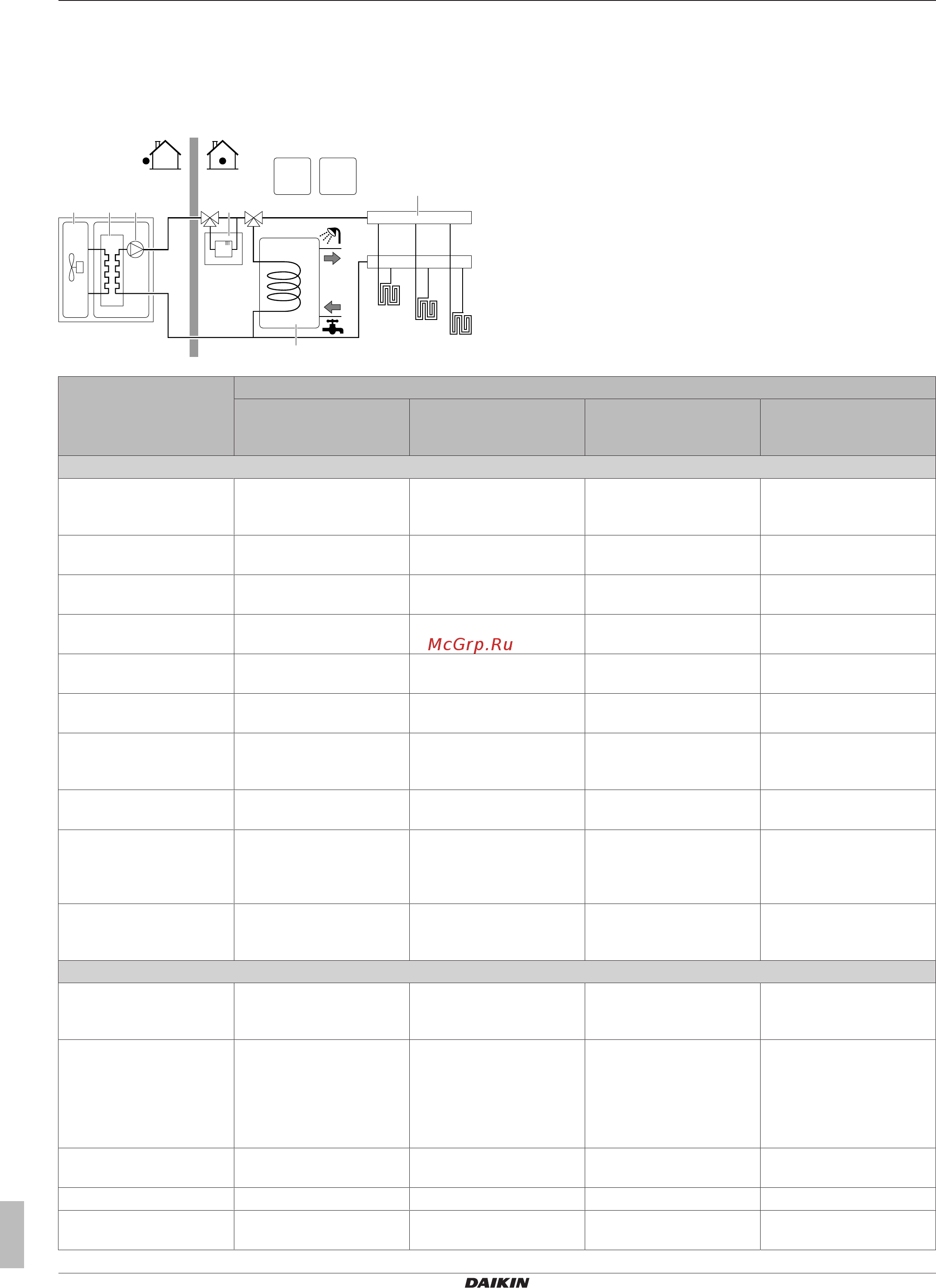

4.3.1 Возможные сочетания наружного
агрегата и опций
FHL1
FHL2
FHL3
a b c ed d
f
g
h
i
a Наружный агрегат (EBLQ05+07CAV3 или
EDLQ05+07CAV3)
b Теплообменник наружного агрегата
c Гидравлическая часть наружного агрегата
d Комплект клапанов EKMBHBP1
e Комплект резервного нагревателя (EKMBUHCA3V3 или
EKMBUHCA9W1)
f Блок управления EKCB07CAV3
г Дополнительный блок EK2CB07CAV3
h Резервуар горячей воды бытового потребления
i Контур нагрева помещения
Опция Необходимые для этой опции компоненты системы
Наружный агрегат
EBLQ05+07CAV3 или
EDLQ05+07CAV3
Блок управления
EKCB07CAV3
Дополнительный блок
EK2CB07CAV3
Комплект клапанов
EKMBHBP1
Дополнительное оборудование
Интерфейс пользователя
(EKRUCBL*)
(обязательно)
O
Упрощенный интерфейс
пользователя (EKRUCBS)
O
Резервуар горячей воды
бытового потребления
O O O
Дистанционный наружный
датчик (EKRSCA1)
O
Конфигуратор ПК
(EKPCCAB)
O
Комнатный термостат
(EKRTWA, EKRTR1)
O O
Дистанционный датчик
для беспроводного
термостата (EKRTETS)
O O
Конвектор теплового
насоса (FWXV)
O O
Комплект резервного
нагревателя
(EKMBUHCA3V3,
EKMBUHCA9W1)
O O O
(a)
Дистанционный
внутренний датчик
(KRCS01-1)
O O O
Приобретаемые по месту установки компоненты
Управление нагревом/
охлаждением помещения
(или запорный клапан)
O
Источник электропитания
в режиме
предпочтительного
энергосбережения
(беспотенциальный
контакт)
O O
Насос горячей воды
бытового потребления
O O
Электрический счетчик O O O
Цифровые входы
потребления энергии
O O O
