![Daikin EHBH08EF9W [68/292] Руководство по применению для установщика](/views2/1749655/page68/bg44.png)
7 | Монтаж агрегата
Руководство по применению для установщика
68
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
Ввод от установщика:
▪ Общее количество заправляемого
хладагента (m
c
) (кг)
▪ Высота установки (H) (м)
▪ Площадь помещения A (A
помещ. A
) (м
2
)
Пуск
Используйте таблицу 1, данную в главе
"Технические данные", чтобы рассчитать
максимальное количество заправляемого
хладагента (m
макс.
) (кг), допустимую для
помещения A.
Обратитесь к дилеру.
Используйте табл. 3, данную в главе
"Технические данные", и значение dm,
чтобы рассчитать минимальную площадь
отверстия для естественной вентиляции
между помещениями A и B (VA
мин.
) (см
2
).
Агрегат можно устанавливать в помещении A, если:
▪ Между помещениями A и B предусмотрено 2 вентиляционных отверстия (постоянно открытых), 1 вверху и 1 внизу.
▪ Нижнее отверстие: Нижнее отверстие должно соответствовать требованиям к минимальной площади (VA
мин.
). Оно должно располагаться как можно
ближе к полу и ниже высоты H. Если вентиляционное отверстие начинается от пола, высота должна быть ≥20 мм. Нижний край отверстия должен
располагаться на расстоянии ≤100 мм от пола. Как минимум 50% от требуемой площади отверстия должно располагаться на высоте <200 мм от
пола. Отверстие должно полностью располагаться на высоте <300 мм от пола.
▪ Верхнее отверстие: Площадь верхнего отверстия должна быть больше или равна площади нижнего отверстия. Нижний край верхнего отверстия
должен располагаться как минимум на 1,5 м выше верхнего края нижнего отверстия.
▪ Ведущие наружу вентиляционные отверстия НЕ рассматриваются как подходящие вентиляционные отверстия (пользователь может перекрыть их,
когда холодно).
Блок можно устанавливать в помещении A
на указанной высоте без дополнительных
требований к размеру помещения или
вентиляции.
Определите количество хладагента,
которое превышает m
макс.
(dm) (кг).
(dm=m
c
–m
макс.
)
m
макс.
≥m
c
?
Да
Нет
Нет
Используйте таблицу 2, данную в главе
"Технические данные", чтобы рассчитать
общую минимальную площадь пола
(A
мин. общ.
) (м
2
), требуемую для общего
количества заправляемого хладагента (m
c
)
при выбранной высоте установки (H).
a Внутренний агрегат
A Помещение, в котором установлен внутренний
агрегат.
B Помещение рядом с помещением A.
A
мин. общ.
≤A
помещ. A
+A
помещ. B
?
Да
Ввод от установщика:
▪ Площадь соседнего помещения B
(A
помещ. B
) (м
2
)
A
a
B
≥1,5 м
Содержание
- Руководство по применению для установщика p.1
- Daikin altherma 3 r w p.1
- Информация об агрегатах и дополнительном оборудовании 26 p.2
- Информация о документации 14 p.2
- Информация о блоке 22 p.2
- Монтаж агрегата 61 p.2
- Меры предосторожности при монтаже 16 p.2
- Содержание p.2
- Руководство по применению для установщика p.2
- Руководство по применению 32 p.2
- Общая техника безопасности 6 p.2
- Подключение электрооборудования 105 p.3
- Содержание p.3
- Монтаж трубопроводов 81 p.3
- Техническое и иное обслуживание 238 p.4
- Содержание p.4
- Пусконаладка 226 p.4
- Передача потребителю 237 p.4
- Конфигурирование 136 p.4
- Утилизация 259 p.5
- Технические данные 262 p.5
- Возможные неисправности и способы их устранения 245 p.5
- Таблица местных настроек 278 p.5
- Содержание p.5
- Глоссарий 277 p.5
- Общая техника безопасности p.6
- Информация о документации p.6
- Значение предупреждений и символов p.6
- В этой главе p.6
- Общие требования p.7
- Общая техника безопасности p.7
- Для установщика p.7
- Общая техника безопасности p.8
- Общая техника безопасности p.9
- Место установки p.9
- Если применяется хладагент r410a или r32 p.9
- Общая техника безопасности p.10
- Если применимо дополнительные сведения см в руководстве по монтажу или в справочном руководстве для монтажника p.11
- Вода p.11
- Электрическая система p.11
- Цилиндры с хладагентом следует открывать постепенно p.11
- Хладагент заправляется в жидком состоянии дозаправка в газовой фазе p.11
- Примечание p.11
- Предупреждение p.11
- Предостережение p.11
- Опасно риск поражения электрическим током p.11
- Общая техника безопасности p.11
- Не предусмотрена трубка сифона осуществляйте заправку при перевернутом вверх дном баллоне p.11
- Может привести к нарушению нормальной работы системы p.11
- Если то p.11
- Примечание p.12
- Предупреждение p.12
- Предостережение p.12
- Общая техника безопасности p.12
- Во избежание помех силовые кабели следует прокладывать не ближе 1 м от телевизоров или радиоприемников в зависимости от длин радиоволн расстояние в 1 м может оказаться недостаточным p.13
- Примечание p.13
- Предупреждение p.13
- Общая техника безопасности p.13
- Информация о настоящем документе p.14
- Информация о документации p.14
- В этой главе p.14
- Общий обзор руководства по применению для установщика p.15
- Информация о документации p.15
- Меры предосторожности при монтаже p.16
- Предупреждение p.17
- Предостережение p.17
- Подключение электрооборудования см раздел 9 подключение электрооборудования 4 105 p.17
- Опасно риск поражения электрическим током p.17
- Меры предосторожности при монтаже p.17
- Конфигурация см раздел 10 конфигурирование 4 136 p.17
- Меры предосторожности при монтаже p.18
- Техническое обслуживание см раздел 13 техническое и иное обслуживание 4 238 p.18
- Предупреждение p.18
- Предостережение p.18
- Хладагент r32 p.19
- Утилизация см раздел 15 утилизация 4 259 p.19
- Предупреждение воспламеняющийся материал p.19
- Предупреждение p.19
- Поиск и устранение неисправностей см раздел 14 возможные неисправности и способы их устранения 4 245 p.19
- Опасно взрывоопасно p.19
- Меры предосторожности при монтаже p.19
- Инструкции по работе с оборудованием в котором применяется хладагент r32 p.19
- Инструкции по работе с оборудованием в котором применяется p.19
- Примечание p.20
- Предупреждение p.20
- Меры предосторожности при монтаже p.20
- Меры предосторожности при монтаже p.21
- Примечание p.21
- Предостережение p.21
- Чтобы распаковать наружный агрегат p.22
- Обзор информация о блоке p.22
- Наружный блок p.22
- Информация о блоке p.22
- В этой главе p.22
- Перемещение наружного агрегата p.23
- Информация о блоке p.23
- Для снятия аксессуаров с наружного агрегата p.23
- Чтобы распаковать внутренний агрегат p.24
- Снятие аксессуаров с внутреннего блока p.24
- Некоторые принадлежности расположены внутри агрегата подробная информация об открытии агрегата приведена в разделе 7 чтобы открыть внутренний агрегат 4 69 p.24
- Информация о блоке p.24
- Внутренний блок p.24
- A b c d p.25
- Информация о блоке p.25
- Оборудовании p.26
- Обзор информация об агрегатах и дополнительном оборудовании p.26
- Обзор информация об агрегатах и дополнительном p.26
- Информация об агрегатах и дополнительном оборудовании p.26
- Информация об агрегатах и p.26
- Идентификация p.26
- Идентификационная табличка наружный блок p.26
- Дополнительном оборудовании p.26
- В этой главе p.26
- Оборудовании p.27
- Комбинации агрегатов и дополнительного оборудования p.27
- Информация об агрегатах и дополнительном p.27
- Идентификационная табличка внутренний блок p.27
- Возможные опции для наружного агрегата p.27
- Возможные опции для внутреннего агрегата p.28
- Информация об агрегатах и дополнительном оборудовании p.28
- Оборудовании p.29
- Информация об агрегатах и дополнительном p.29
- Информация об агрегатах и дополнительном оборудовании p.30
- Потребления p.31
- Оборудовании p.31
- Информация об агрегатах и дополнительном p.31
- Возможные комбинации внутреннего агрегата и резервуара горячей воды бытового потребления p.31
- Возможные комбинации внутреннего агрегата и резервуара горячей воды бытового p.31
- Возможные комбинации внутреннего агрегата и наружного агрегата p.31
- Руководство по применению p.32
- Обзор руководство по применению p.32
- Настройка системы обогрева охлаждения помещения p.32
- В этой главе p.32
- Руководство по применению p.33
- Одно помещение p.33
- Руководство по применению p.34
- Руководство по применению p.35
- Руководство по применению p.36
- Руководство по применению p.37
- Руководство по применению p.38
- Несколько помещений одна зона температуры воды на выходе p.38
- Руководство по применению p.39
- Руководство по применению p.40
- Руководство по применению p.41
- Руководство по применению p.42
- Несколько помещений две зоны температуры воды на выходе p.42
- Руководство по применению p.43
- Руководство по применению p.44
- Руководство по применению p.45
- Помещения p.45
- Настройка вспомогательного источника тепла для обогрева p.45
- Руководство по применению p.46
- Руководство по применению p.47
- Схема системы отдельный резервуар гвбп p.48
- Руководство по применению p.48
- Примечание p.48
- Определение объема и нужной температуры для резервуара гвбп p.48
- Настройка резервуара горячей воды бытового потребления p.48
- Люди воспринимают воду как горячую когда ее температура составляет 40 c поэтому потребление гвбп всегда выражается как эквивалент объема горячей воды при 40 c в то же время в резервуаре гвбп можно установить более высокую температуру воды например 53 c после чего смешать с холодной водой например 15 c p.48
- Выбор объема и нужной температуры для резервуара гвбп состоит из следующего 1 определение потребления гвбп эквивалентное объему горячей воды при температуре 40 c p.48
- Выбор объема и нужной температуры для резервуара гвбп p.48
- Руководство по применению p.49
- Руководство по применению p.50
- Настройка и конфигурация резервуар гвбп p.50
- Руководство по применению p.51
- Насос гвбп для дезинфекции p.51
- Насос гвбп для быстрого нагрева воды p.51
- Руководство по применению p.52
- Настройка учета энергопотребления p.52
- Насос гвбп для предварительного нагрева резервуара p.52
- Руководство по применению p.53
- Потребленная энергия p.53
- Величина нагрева p.53
- Руководство по применению p.54
- Обычный источник электропитания p.54
- Руководство по применению p.55
- Источник электропитания по льготному тарифу p.55
- Типы счетчиков p.56
- Нагреватель и дополнительный вспомогательный нагреватель p.56
- Счетчик 2 измеряет остальное т е внутренний агрегат резервный p.56
- Конфигурация уровень ограничения потребления энергии и способ его p.56
- Счетчик 2 p.56
- Контроль потребления энергии p.56
- Счетчик 1 одно или трехфазный счетчик в зависимости от электропитания p.56
- Достижения устанавливается через интерфейс пользователя p.56
- См раздел 9 подключение электрических счетчиков 4 123 p.56
- В других случаях используется трехфазный счетчик p.56
- Агрегат внутренний агрегат резервный нагреватель и дополнительный вспомогательный нагреватель p.56
- Руководство по применению p.56
- Пример p.56
- При однофазной конфигурации резервного нагревателя используется p.56
- Позволяет ограничивать потребление энергии во всей системе наружный p.56
- Подключите счетчик 2 к x5m 3 и x5m 4 p.56
- Подключите счетчик 1 к x5m 5 и x5m 6 p.56
- Однофазный счетчик p.56
- Однофазный наружный агрегат с трехфазным резервным нагревателем p.56
- Настройка контроля потребления энергии p.56
- Настройка p.56
- Наружного агрегата p.56
- Руководство по применению p.57
- Постоянное ограничение потребления энергии p.57
- Ограничение потребления энергии активированное цифровыми входами p.57
- Руководство по применению p.58
- Руководство по применению p.59
- Процесс ограничения потребления энергии p.59
- Настройка датчика наружной температуры p.59
- Руководство по применению p.60
- Требования к месту установки наружного блока p.61
- Монтаж агрегата p.61
- Как подготовить место установки p.61
- В этой главе p.61
- Монтаж агрегата p.62
- Монтаж агрегата p.63
- Монтаж агрегата p.64
- Дополнительные требования к месту установки наружного блока в холодных p.64
- Погодных условиях p.64
- Требования к месту установки внутреннего блока p.65
- Монтаж агрегата p.65
- Специальные требования для r32 p.66
- Примечание p.66
- Предупреждение p.66
- Монтаж агрегата p.66
- Монтаж агрегата p.67
- Руководство по применению для установщика p.68
- Монтаж агрегата p.68
- Erga04 08eav3 a ehbh x04 08ea ej6v 9w p.68
- Daikin altherma 3 r w 4p629085 1 2020 8 p.68

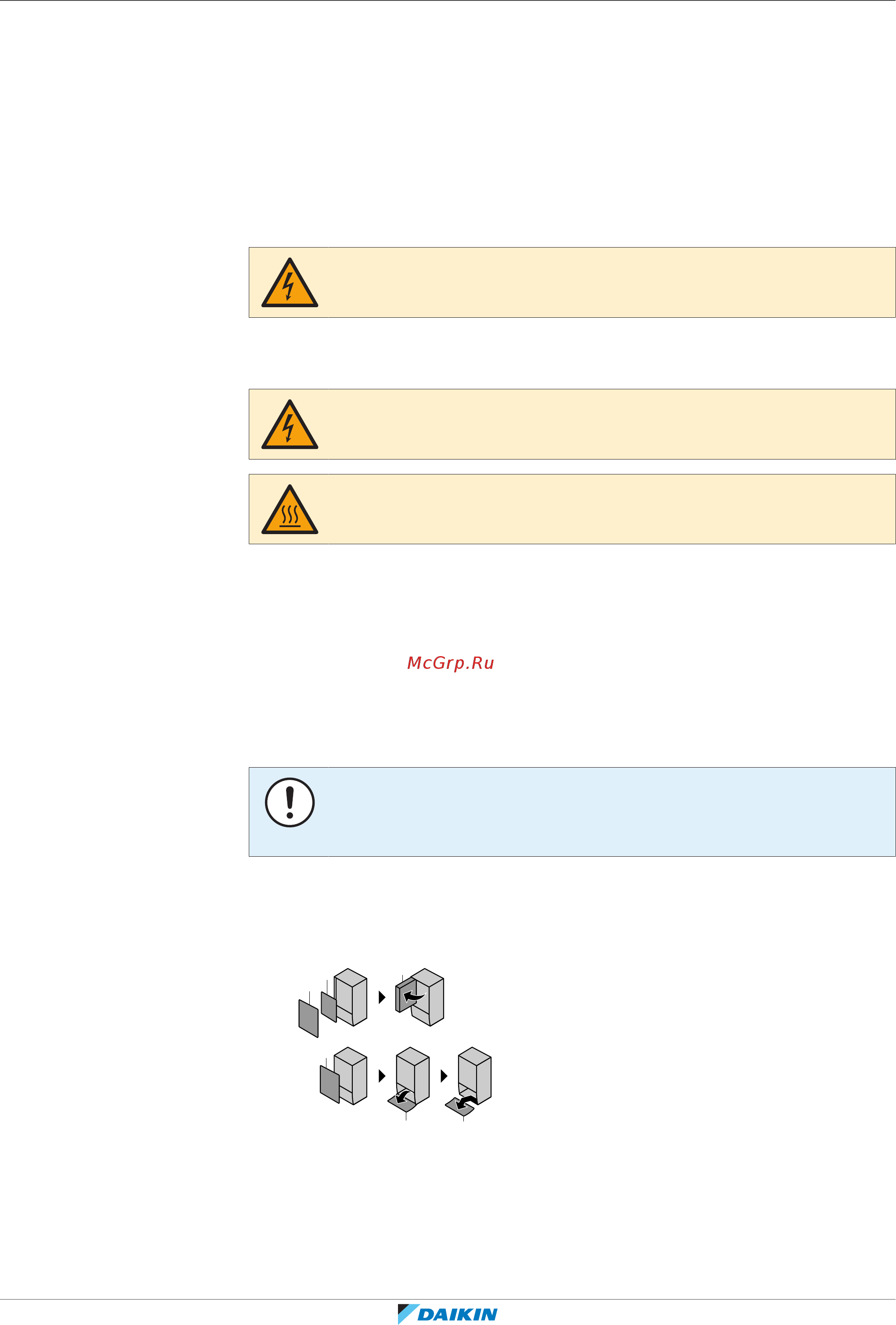

- Снятие установка панелей агрегатов p.69
- Открытие блоков p.69
- Монтаж агрегата p.69
- Закрытие наружного блока p.69
- Чтобы открыть наружный агрегат p.69
- Чтобы открыть внутренний агрегат p.69
- Монтаж агрегата p.70
- Чтобы закрыть внутренний агрегат p.71
- Монтаж агрегата p.71
- Подготовка монтажной конструкции p.72
- Монтаж наружного блока p.72
- Монтаж наружного агрегата p.72
- Монтаж агрегата p.72
- Меры предосторожности при монтаже наружного блока p.72
- Монтаж агрегата p.73
- Информация p.73
- Вариант 2 на пластмассовой монтажной опоре p.73
- Вариант 1 на монтажных опорах гибкая опора с распоркой p.73
- В этом случае используйте болты гайки шайбы и пружинные шайбы поставляемые с блоком в качестве принадлежностей p.73
- Вариант 3 на подставке с использованием дополнительного комплекта ekft008d p.74
- Монтаж агрегата p.74
- Дополнительный комплект ekft008d рекомендуется для регионов с обильными снегопадами p.74
- Вариант 4 на кронштейнах на стене с использованием дополнительного комплекта ekft008d p.74
- Установка наружного агрегата p.75
- Монтаж агрегата p.75
- Обустройство дренажа p.76
- Монтаж агрегата p.76
- Монтаж агрегата p.77
- Чтобы избежать опрокидывания наружного агрегата p.78
- Монтаж внутреннего агрегата p.78
- Монтаж агрегата p.78
- Меры предосторожности при монтаже внутреннего агрегата p.78
- Установка внутреннего агрегата p.79
- Монтаж агрегата p.79
- Подсоединение сливного шланга к сливу p.80
- Монтаж агрегата p.80
- Требования к трубопроводам хладагента p.81
- Подготовка трубопровода хладагента p.81
- Монтаж трубопроводов p.81
- В этой главе p.81
- Требования к контуру циркуляции воды p.82
- Подготовка трубопроводов воды p.82
- Монтаж трубопроводов p.82
- Изоляция трубопровода хладагента p.82
- Монтаж трубопроводов p.83
- Монтаж трубопроводов p.84
- Формула расчета предварительного давления в расширительном баке p.85
- Проверка объема и расхода воды p.85
- Монтаж трубопроводов p.85
- Максимальный объем воды p.86
- Когда циркуляция в каждом контуре нагрева охлаждения помещения контролируется дистанционно управляемыми клапанами важно поддерживать указанный минимальный объем воды даже при закрытых клапанах p.86
- Информация p.86
- Чтобы убедиться что агрегат работает нормально p.86
- Убедитесь что общий объем воды в установке составляет не менее 10 л без учета воды во внутреннем агрегате p.86
- Тем не менее для критически важных процессов и помещений с высокой тепловой нагрузкой может потребоваться больший объем воды p.86
- С помощью приведенного ниже графика определите какой максимальный объем воды соответствует рассчитанному предварительному давлению p.86
- Расширительном баке p.86
- Примечание p.86
- Необходимо проверить минимальный и максимальный объем воды p.86
- Монтаж трубопроводов p.86
- Может потребоваться регулировка предварительного давления в p.86
- Минимальный объем воды p.86
- Монтаж трубопроводов p.87
- Проверка объема воды примеры p.88
- Монтаж трубопроводов p.88
- Изменение предварительного давления в расширительном баке p.88
- Монтаж трубопроводов p.89
- Меры предосторожности при подсоединении трубопроводов хладагента p.89
- Соединение труб трубопровода хладагента p.89
- Подсоединение трубопроводов хладагента p.89
- Указания по подсоединению трубопроводов хладагента p.90
- Монтаж трубопроводов p.90
- Указания по изгибанию труб p.91
- Развальцовка конца трубы p.91
- Монтаж трубопроводов p.91
- Применение запорного клапана с сервисным отверстием p.92
- Пайка концов трубок p.92
- Монтаж трубопроводов p.92
- Монтаж трубопроводов p.93
- Подсоединение трубопровода хладагента к наружному блоку p.94
- Монтаж трубопроводов p.94
- Соединение трубопровода хладагента с внутренним агрегатом p.95
- Проверка трубопровода хладагента p.95
- Монтаж трубопроводов p.95
- Проверьте систему на герметичность нанеся раствор для проведения пробы на образование пузырей на все трубные соединения p.96
- Проверка на утечки p.96
- Примечание p.96
- Монтаж трубопроводов p.96
- Меры предосторожности при проверке трубопроводов хладагента p.96
- Информация p.96
- Заправьте систему азотом до давления не менее 200 кпа 2 бар для выявления незначительных утечек рекомендуется довести давление до 3000 кпа 30 бар p.96
- Выпустите весь азот p.96
- Проведение вакуумной сушки p.97
- Монтаж трубопроводов p.97
- Монтаж трубопроводов p.98
- Изоляция трубопроводов хладагента p.98
- Заправка хладагентом p.98
- Монтаж трубопроводов p.99
- Меры предосторожности при заправке хладагента p.99
- Дозаправка хладагентом p.100
- Расчёт объема полной перезаправки p.100
- Определение объема дополнительного хладагента p.100
- Монтаж трубопроводов p.100
- Присоединение трубопроводов воды p.101
- Подсоединение трубопровода воды p.101
- Парникового эффекта p.101
- Наклейка этикетки с информацией о фторированных газах способствующих созданию p.101
- Монтаж трубопроводов p.101
- Монтаж трубопроводов p.102
- Меры предосторожности при подсоединении трубопровода воды p.102
- Для соединения трубопроводов воды p.102
- Монтаж трубопроводов p.103
- Информация p.103
- Заполнение резервуара горячей воды бытового потребления p.103
- Заполнение контура циркуляции воды p.103
- Законодательство p.103
- Чтобы заполнить водяной контур используйте комплект для заполнения приобретаемый на месте обязательно соблюдайте действующее p.103
- Смотрите руководство по монтажу резервуара горячей воды бытового потребления p.103
- Примечание p.103
- Монтаж трубопроводов p.104
- Для изоляции трубопровода воды p.104
- Подсоединение электропроводки p.105
- Подключение электрооборудования p.105
- В этой главе p.105
- Рекомендации относительно подсоединения электропроводки p.106
- Примечание p.106
- Предупреждение p.106
- Предостережение p.106
- Подключение электрооборудования p.106
- Опасно риск поражения электрическим током p.106
- Меры предосторожности при подключении электропроводки p.106
- Информация p.106
- Соблюдайте следующие меры предосторожности p.106
- Характеристики стандартных компонентов электропроводки p.107
- Подключение электрооборудования p.107
- Соблюдение электрических нормативов p.108
- Подключение электрооборудования p.108
- Информация об энергосберегающем источнике электропитания p.108
- Подключение электрооборудования p.109
- Обзор электрических соединений за исключением внешних приводов p.109
- Подключение электропроводки к наружному блоку p.110
- Подключение электрооборудования p.110
- Подключение наружного агрегата p.110
- Подключение электрооборудования p.111
- Подключение внутреннего агрегата p.111
- Подключение электрооборудования p.112
- Подключение электрооборудования p.113
- Подключение электрооборудования p.114
- Подключение электрооборудования p.115
- Подключение электрооборудования p.116
- Подключение электрооборудования p.117
- Подключение основного источника питания p.117
- Подсоедините x11y к x11yb p.118
- Подключение электрооборудования p.118
- Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек p.118
- В случае источника электропитания по льготному тарифу p.118
- Подсоединение электропитания к резервному нагревателю p.119
- Подключение электрооборудования p.119
- Подключение электрооборудования p.120
- Нагревателя p.121
- Модель p.121
- 9w 3n 400 в p.121
- 6v 6v 1n 230 в p.121
- 6v 6t1 3 230 в p.121
- Электропитание p.121
- Примечание p.121
- Подключение электропитания резервного p.121
- Подключение электрооборудования p.121
- Не отсоединяете и не удаляйте кабель питания резервного нагревателя p.121
- Подключение электрооборудования p.122
- Подключение запорного клапана p.122
- Подключение электрооборудования p.123
- Подключение электрических счетчиков p.123
- Подключение электрооборудования p.124
- Подключение насоса горячей воды бытового потребления p.124
- Подключение электрооборудования p.125
- Подключение подачи аварийного сигнала p.125
- Подключение электрооборудования p.126
- Подключение выхода вкл выкл обогрева охлаждения помещения p.126
- Подключение переключения на внешний источник тепла p.127
- Подключение электрооборудования p.127
- Подключение электрооборудования p.128
- Подключение цифровых вводов потребления энергии p.128
- Подключение электрооборудования p.129
- Подключение предохранительного термостата с размыкающим контактом p.129
- Подключение электрооборудования p.130
- Подключение к системе smart grid p.130
- Подключение электрооборудования p.131
- Провода контакты smart grid высокого напряжения 1 мм² p.132
- Предельно допустимая мощность квт p.132
- Подключение электрооборудования p.132
- Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек p.132
- Включить накопление энергии за счет нагрева помещения p.132
- В случае контактов высокого напряжения проводка системы smart grid выполняется следующим образом p.132
- В случае контактов smart grid высокого напряжения p.132
- 3 источник электропитания по льготному тарифу smart grid p.132
- Установите компоненты комплекта реле smart grid следующим образом p.132
- Режим работы smart grid p.132
- Разрешить использование электронагревателей p.132
- Провода счетчик импульсов smart grid 0 5 мм² p.132
- Подсоедините проводку низкого напряжения как показано ниже p.133
- Подключение электрооборудования p.133
- K1a k2a p.133
- Подсоедините проводку высокого напряжения как показано ниже p.134
- Подключение электрооборудования p.134
- Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек при необходимости закрепите слишком длинный кабель кабельной стяжкой p.134
- Принадлежности p.135
- Подсоединение модуля беспроводной сети поставляется в качестве p.135
- Подключение электрооборудования p.135
- Вставьте плату управления для беспроводной сети в слот для платы на интерфейсе пользователя внутреннего агрегата p.135
- Конфигурирование p.136
- В этой главе p.136
- Обзор конфигурирование p.136
- Конфигурирование p.137
- Для доступа к наиболее часто используемым командам p.137
- Конфигурирование p.138
- Мастер конфигурации p.139
- Конфигурирование p.139
- Конфигурирование p.140
- Переход по списку в главном меню p.141
- Переход на экран главного меню p.141
- Обзор конфигурации агрегата значения температуры в помещении и уставки температуры на главном экране отображаются только символы относящиеся к вашей конфигурации p.141
- Нажмите кнопку чтобы вернуться на главный экран вы видите краткий p.141
- Конфигурирование p.141
- Главный экран p.141
- Возможные экраны краткий обзор p.141
- Возможные экраны p.141
- Возможные действия на этом экране p.141
- Самые распространенные экраны p.141
- Конфигурирование p.142
- Конфигурирование p.143
- Экран главного меню p.144
- Конфигурирование p.144
- Экран уставок p.145
- Экран меню p.145
- Конфигурирование p.145
- Подробный экран со значениями p.146
- Конфигурирование p.146
- Экран расписания пример p.147
- Конфигурирование p.147
- Конфигурирование p.148
- Конфигурирование p.149
- Конфигурирование p.150
- Конфигурирование p.151
- Что такое кривая зависимости от погоды p.151
- Кривая зависимости от погоды p.151
- Кривая по 2 точкам p.152
- Конфигурирование p.152
- Кривая с наклоном и смещением p.153
- Конфигурирование p.153
- Конфигурирование p.154
- Использование кривых зависимости от погоды p.154
- Конфигурирование p.155
- Конфигурирование p.156
- Помещение p.157
- Неисправности p.157
- Меню настроек p.157
- Конфигурирование p.157
- Конфигурирование p.158
- Конфигурирование p.159
- Конфигурирование p.160
- Конфигурирование p.161
- Конфигурирование p.162
- Главная зона p.162
- Конфигурирование p.163
- Конфигурирование p.164
- Конфигурирование p.165
- Конфигурирование p.166
- Чтобы не допустить неправильную т е слишком высокую или слишком низкую температуру воды на выходе для основной зоны ограничьте ее диапазон p.167
- Примечание p.167
- Пример в режиме нагрева температура воды на выходе должна быть значительно выше температур в помещениях чтобы помещение нагревалось так как нужно задайте минимальную температуру воды на выходе 28 c p.167
- Конфигурирование p.167
- Диапазон уставки p.167
- Конфигурирование p.168
- Конфигурирование p.169
- Конфигурирование p.170
- Конфигурирование p.171
- Конфигурирование p.172
- Дополнительная зона p.172
- Конфигурирование p.173
- Конфигурирование p.174
- Конфигурирование p.175
- Конфигурирование p.176
- Конфигурирование p.177
- Нагрев охлаждение помещения p.178
- Конфигурирование p.178
- Конфигурирование p.179
- Конфигурирование p.180
- Конфигурирование p.181
- Конфигурирование p.182
- Конфигурирование p.183
- Конфигурирование p.184
- Конфигурирование p.185
- Конфигурирование p.186
- Резервуар p.187
- Конфигурирование p.187
- Конфигурирование p.188
- Конфигурирование p.189
- Конфигурирование p.190
- Примечание p.191
- Предупреждение p.191
- Предостережение p.191
- Конфигурирование p.191
- Код описание p.191
- C 75 c p.191
- 60 минут p.191
- 2 04 продолжительность p.191
- 2 03 уставка резервуара p.191
- Конфигурирование p.192
- Конфигурирование p.193
- Конфигурирование p.194
- Пользовательские настройки p.195
- Пользоват настройки p.195
- Отсутствует язык p.195
- Отсутствует установите местное время и дату p.195
- Отпуск p.195
- Обзор p.195
- Максимальная температура теплового насоса зависит от окружающей температуры дополнительная информация см рабочий диапазон p.195
- Максимальная температура теплового насоса 6 01 p.195
- Конфигурирование p.195
- Код описание p.195
- Информация p.195
- Данное подменю содержит следующие пункты p.195
- Язык p.195
- Время дата p.195
- Цена электроэнергии p.195
- Цена газа p.195
- Тихий режим p.195
- Пример уставка p.195
- Конфигурирование p.196
- Конфигурирование p.197
- Конфигурирование p.198
- Конфигурирование p.199
- Конфигурирование p.200
- Информация p.200
- Настройки установщика p.201
- Конфигурирование p.201
- Конфигурирование p.202
- Конфигурирование p.203
- Конфигурирование p.204
- Конфигурирование p.205
- Конфигурирование p.206
- Конфигурирование p.207
- Конфигурирование p.208
- Конфигурирование p.209
- Окружающая наружная температура p.210
- Не изменяйте p.210
- Конфигурирование p.210
- Код описание p.210
- Диапазон 0 10 ч p.210
- T время таймер защиты от частых включений максимальное время работы для подготовки горячей воды бытового потребления p.210
- T время p.210
- Erga04 08eav3 a ehbh x04 08ea ej6v 9w p.210
- Daikin altherma 3 r w 4p629085 1 2020 8 p.210
- 8 02 таймер защиты от частых включений минимальное время между двумя циклами для горячей воды бытового потребления фактическое время защиты от частых включений также зависит от настройки 8 04 p.210
- 04 дополнительный таймер при 4 02 f 01 p.210
- Руководство по применению для установщика p.210
- Режим нагрева воды бытового потребления тепловым насосом 1 активен 0 неактивен p.210
- Примечание минимальное время составляет 0 5 часа даже если выбрано значение 0 p.210
- Подача на тепловой насос запроса на нагрев воды 1 запрос есть 0 запроса нет p.210
- Отсутствует таймер минимального времени работы p.210
- Конфигурирование p.211
- Конфигурирование p.212
- Конфигурирование p.213
- Конфигурирование p.214
- Конфигурирование p.215
- Конфигурирование p.216
- Конфигурирование p.217
- Конфигурирование p.218
- Конфигурирование p.219
- Конфигурирование p.220
- Конфигурирование p.221
- Конфигурирование p.222
- Конфигурирование p.223
- 1 беспроводная локальная сеть p.223
- 0 эксплуатация p.223
- Структура меню обзор пользовательских настроек p.224
- Конфигурирование p.224
- Информация p.224
- Структура меню обзор настроек установщика p.225
- Конфигурирование p.225
- Информация p.225
- Пусконаладка p.226
- Обзор пусконаладка p.226
- В этой главе p.226
- Предпусковые проверочные операции p.227
- Меры предосторожности при вводе в эксплуатацию p.227
- Информация p.227
- Сразу же после монтажа блока проверьте перечисленное ниже после проверки по всем пунктам блок необходимо закрыть питание можно подавать только на закрытый блок p.227
- Пусконаладка p.227
- Примечание p.227
- Цель p.228
- Пусконаладка p.228
- Проверьте по конфигурации гидравлической системы какие контуры нагрева помещения могут перекрываться механическими электронными или иными клапанами p.228
- Перечень проверок во время пуско наладки p.228
- Перекройте все контуры нагрева помещения которые могут быть перекрыты p.228
- Минимальный расход p.228
- Минимально допустимый расход p.228
- Л мин p.228
- Для правильной работы блока важно проверить достигается ли минимальный расход при необходимости измените настройку перепускного клапана p.228
- Функция выпуска воздуха p.229
- Пусконаладка p.229
- Пусконаладка p.230
- Пробный запуск привода p.231
- Пусконаладка p.231
- Пробный рабочий запуск p.231
- Пусконаладка p.232
- Обезвоживание штукатурного маяка теплых полов p.232
- Пусконаладка p.233
- Пусконаладка p.234
- Пусконаладка p.235
- Пусконаладка p.236
- Передача потребителю p.237
- Техническое и иное обслуживание p.238
- Техника безопасности при техобслуживании p.238
- Обзор техническое и иное обслуживание p.238
- В этой главе p.238
- Ежегодное техобслуживание внутреннего агрегата обзор p.239
- Ежегодное техобслуживание внутреннего агрегата инструкции p.239
- Ежегодное техническое обслуживание p.239
- Техническое и иное обслуживание p.239
- Ежегодное техобслуживание наружного агрегата обзор p.239
- Ежегодное техобслуживание наружного агрегата инструкции p.239
- Техническое и иное обслуживание p.240
- Техническое и иное обслуживание p.241
- Техническое и иное обслуживание p.242
- Снятие фильтра для воды p.242
- Слив резервуара горячей воды бытового потребления p.242
- Нормальной работы p.242
- Информация об очистке фильтра для воды в случае нарушения p.242
- Техническое и иное обслуживание p.243
- Очистка фильтра для воды в случае нарушения нормальной работы p.243
- Техническое и иное обслуживание p.244
- Монтаж фильтра для воды p.244
- Возможные неисправности и способы их p.245
- В этой главе p.245
- Устранения p.245
- Обзор устранение неисправностей p.245
- Возможные неисправности и способы их устранения p.245
- Температура задана неверно проверьте настройки температуры на пульте дистанционного управления см руководство по эксплуатации p.246
- Решение проблем на основе признаков p.246
- Признак агрегат не производит нагрев или охлаждение должным образом p.246
- Предупреждение p.246
- Опасно риск поражения электрическим током p.246
- Опасно опасность возгорания или ожога p.246
- Меры предосторожности при поиске и устранении неполадок p.246
- Возможные причины способ устранения p.246
- Возможные неисправности и способы их устранения p.246
- Проблема температура горячей воды не поднимается до нужной p.247
- Возможные неисправности и способы их устранения p.247
- Потребления p.248
- Возможные неисправности и способы их устранения p.248
- Признак система издает булькающий шум после пусконаладки p.248
- Признак компрессор не запускается обогрев помещения или нагрев воды бытового p.248
- Признак открывается клапан сброса давления p.249
- Признак насос шумит кавитация p.249
- Возможные неисправности и способы их устранения p.249
- Признак течет клапан сброса давления воды p.250
- Возможные неисправности и способы их устранения p.250
- Признак при низкой наружной температуре помещение обогревается p.251
- Недостаточно p.251
- Возможные неисправности и способы их устранения p.251
- Признак давление в месте отвода временно необычно высокое p.252
- Ошибка ah p.252
- Возможные неисправности и способы их устранения p.252
- 0 признак функция дезинфекции резервуара не завершилась должным образом p.252
- Отображение текста справки в случае неисправности p.253
- Возможные неисправности и способы их устранения p.253
- Устранение неполадок по кодам сбоя p.253
- Коды ошибок обзор p.254
- Возможные неисправности и способы их устранения p.254
- Возможные неисправности и способы их устранения p.255
- Возможные неисправности и способы их устранения p.256
- Л мин p.257
- Код p.257
- Информация p.257
- Возможные неисправности и способы их устранения p.257
- Uf 00 обнаружение обратного порядка подключения трубопроводов или ненадлежащей проводки связи p.257
- Ua 21 проблема соответствия удлинителя гидроблока p.257
- Ua 17 проблема с типом бака гвс p.257
- Ua 16 проблема связи платы расширения гидроблока p.257
- Ua 00 проблема соответствия внутреннего и наружного агрегатов p.257
- U8 07 ошибка связи p1p2 p.257
- U8 05 сбой файла p.257
- Примечание p.257
- Ошибки p.257
- Описание p.257
- Минимально допустимый расход p.257
- Неисправный вспомогательный нагреватель влияет на измерение и управление потреблением энергии p.258
- На интерфейс пользователя будут выведены указания по сбросу кода ошибки p.258
- Информация p.258
- Возможные неисправности и способы их устранения p.258
- Утилизация p.259
- Порядок откачка хладагента p.259
- Общее представление утилизация p.259
- В этой главе p.259
- Утилизация p.260
- Для запуска и остановки принудительного охлаждения p.260
- Утилизация p.261
- В этой главе p.262
- Технические данные p.262
- Схема трубопроводов наружный блок p.262
- Технические данные p.263
- Технические данные p.264
- Схема трубопроводов внутренний блок p.264
- D111541a p.264
- Технические данные p.265
- Схема электропроводки наружный блок p.265
- Технические данные p.266
- Технические данные p.267
- Схема электропроводки внутренний блок p.267
- Технические данные p.268
- Технические данные p.269
- Технические данные p.270
- Технические данные p.271
- Технические данные p.272
- Технические данные p.273
- Технические данные p.274
- Схема электрических соединений p.274
- Стандартная часть p.274
- Сигнальный кабель p.274
- Приобретается на месте внутренний агрегат p.274
- Приобретается на месте p.274
- Примечания p.274
- Подробные сведения приведены на схеме электропроводки агрегата p.274
- Передача данных p.274
- Источник электропитания p.274
- Жилы p.274
- Жил p.274
- Дополнительные части khw p.274
- D130334a p.274
- 4 или 3 жилы p.274
- Технические данные p.276
- Кривая esp внутренний агрегат p.276
- Глоссарий p.277
- Таблица местных настроек p.278
- Таблица местных настроек p.279
- P629091 1 2020 9 настройка не применяется для этого блока p.279
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h p.279
- Таблица местных настроек p.280
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h настройка не применяется для этого блока 4p629091 1 2020 9 p.280
- Таблица местных настроек p.281
- P629091 1 2020 9 настройка не применяется для этого блока p.281
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h p.281
- Таблица местных настроек p.282
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h настройка не применяется для этого блока 4p629091 1 2020 9 p.282
- P629091 1 2020 9 настройка не применяется для этого блока p.283
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h p.283
- Таблица местных настроек p.283
- Таблица местных настроек p.284
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h настройка не применяется для этого блока 4p629091 1 2020 9 p.284
- Таблица местных настроек p.285
- P629091 1 2020 9 настройка не применяется для этого блока p.285
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h p.285
- Таблица местных настроек p.286
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h настройка не применяется для этого блока 4p629091 1 2020 9 p.286
- Таблица местных настроек p.287
- P629091 1 2020 9 настройка не применяется для этого блока p.287
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h p.287
- Таблица местных настроек p.288
- 1 3v_ 2 6v_ 3 9w_ 4 ehb _ 5 ehv _ 6 x _ 7 h настройка не применяется для этого блока 4p629091 1 2020 9 p.288
Похожие устройства
-
Daikin EVLQ08CAV3Руководство по применению для установщика -
Daikin EVLQ08CAV3Справочное руководство для монтажника
-
Daikin EVLQ08CAV3Общие правила техники безопасности -
Daikin EVLQ08CAV3Инструкция по монтажу -
Daikin EVLQ05CAV3Справочное руководство для монтажника
-
Daikin EVLQ05CAV3Руководство по применению для установщика
-
Daikin EVLQ05CAV3Общие правила техники безопасности
-
Daikin EVLQ05CAV3Инструкция по монтажу
-
Daikin EHYKOMB33AA3Справочное руководство для монтажника -
Daikin EHYKOMB33AA3Руководство по применению для установщика -
Daikin EHYKOMB33AA3Руководство по эксплуатации -
Daikin EHYKOMB33AA2Руководство по применению для установщика
Узнайте, как правильно установить агрегат и рассчитать необходимые параметры, включая хладагент и вентиляцию. Полезные таблицы и советы для установщиков.
