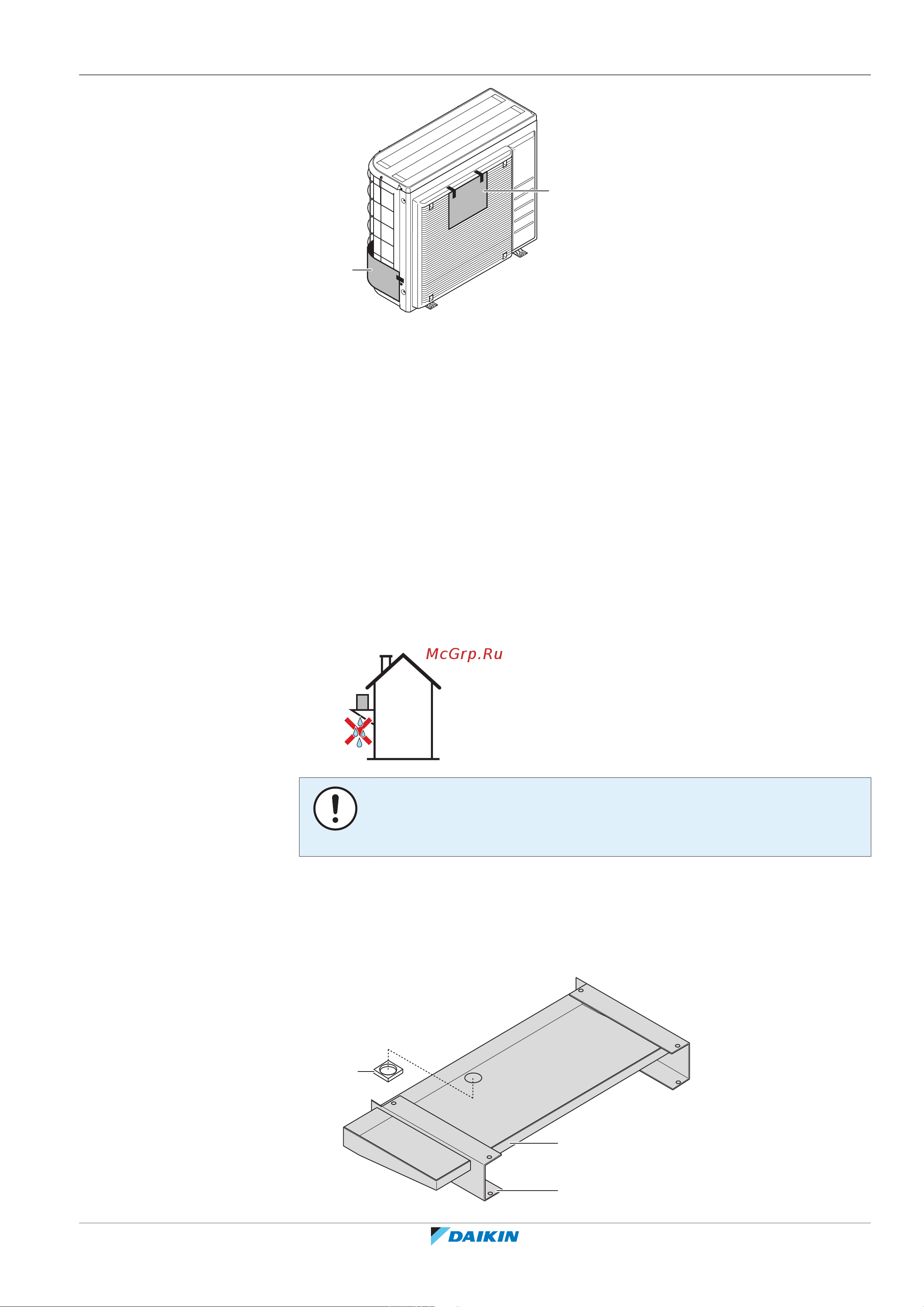

![Daikin ERGA06EAV3 [65/276] Обустройство дренажа](/views2/1749898/page65/bg41.png)
7 | Монтаж агрегата
Руководство по применению для установщика
65
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
a
b
a Защитный картон
b Инструкции
7.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся надлежащим
образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание гололедицы во время
заморозков.
▪ Если блок монтируется на раме, установите водонепроницаемый поддон на
расстоянии не более 150 мм от днища блока во избежание просачивания
воды в блок, а также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока блокированы, необходимо
обеспечить просвет под наружным блоком не менее 300мм.
▪ Дренажный поддон. Чтобы собирать стекающую воду, можно использовать
опцию дренажного поддона (EKDP008D). Полные инструкции по монтажу
приведены в руководстве по монтажу дренажного поддона. Коротко говоря,
дренажный поддон должен устанавливаться горизонтально (с допуском 1° в
любом направлении), как показано на рисунке:
b
a
c
