6 | Руководство по применению
Руководство по применению для установщика
43
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0

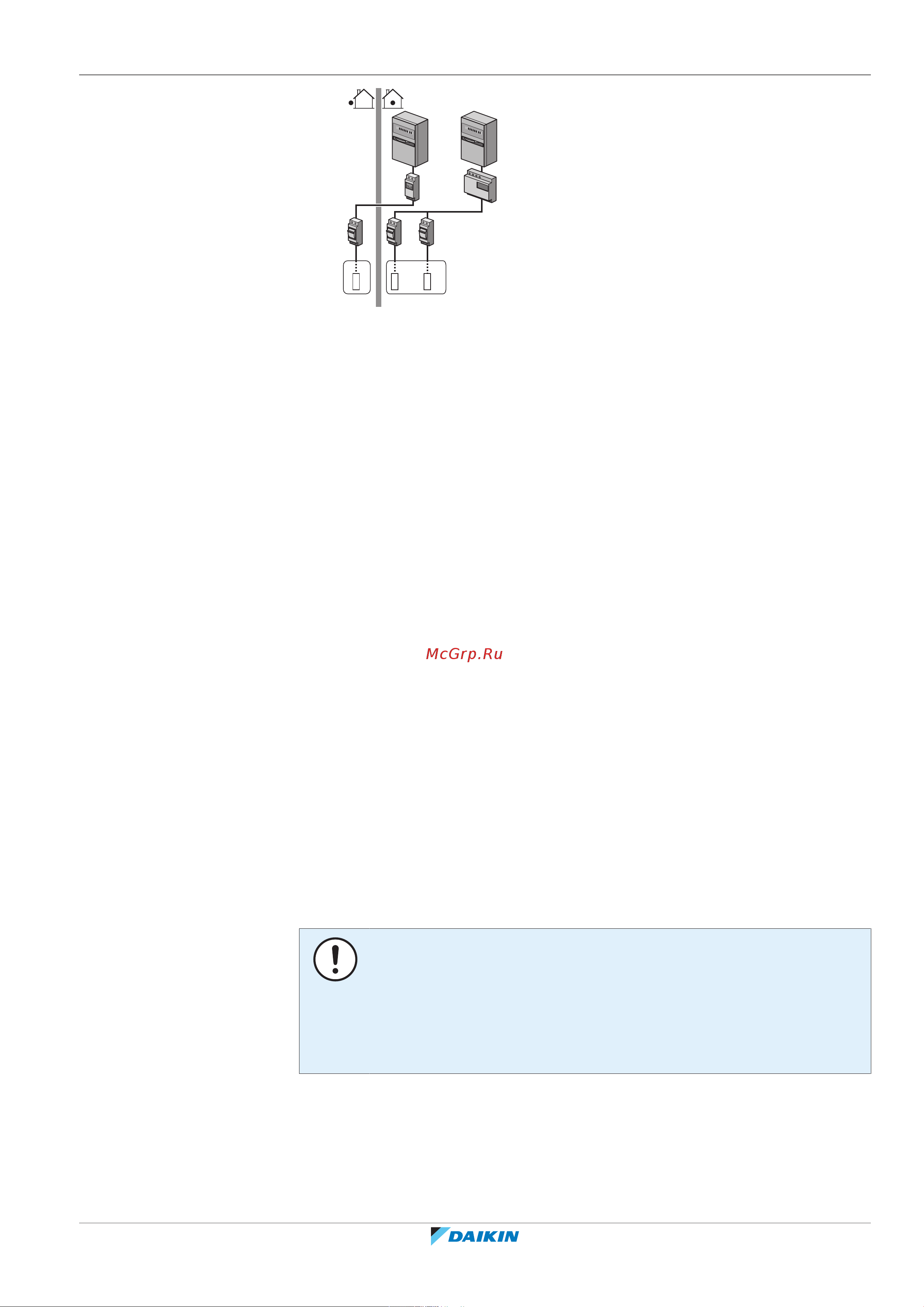

A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
a Электрический шкаф (L
1
/N): энергосберегающий источник электропитания
b Электрический шкаф (L
1
/L
2
/L
3
/N): обычный источник электропитания
c Счетчик (L
1
/N)
d Счетчик (L
1
/L
2
/L
3
/N)
e Предохранитель (L
1
/N)
f Предохранитель (L
1
/L
2
/L
3
/N)
g Наружный агрегат (L
1
/N)
h Внутренний агрегат (L
1
/N)
i Резервный нагреватель (L
1
/L
2
/L
3
/N)
6.5 Настройка контроля потребления энергии
▪ Контроль потребления энергии:
- Позволяет ограничивать потребление энергии во всей системе (наружный
агрегат, внутренний агрегат и резервный нагреватель в совокупности).
- Конфигурация: уровень ограничения потребления энергии и способ его
достижения устанавливается через интерфейс пользователя.
▪ Уровень ограничения потребления энергии выражается следующим
образом:
- Максимальный рабочий ток (А)
- Максимальная потребляемая мощность (кВт)
▪ Уровень ограничения потребления энергии активируется следующим
образом:
- Постоянно
- Цифровыми входами
ПРИМЕЧАНИЕ
Установите минимальное потребление энергии ±3,6кВт, чтобы гарантировать:
▪ Размораживание. В противном случае, если размораживание несколько раз
будет прервано, теплообменник замерзнет.
▪ Нагрев помещения и подготовку горячей воды бытового потребления
посредством разрешения работы ступени1 резервного нагревателя.
