Daikin EHVZ08S18EA9W [98/276] Подключение электрооборудования
![Daikin EHVZ04S18EA6V [98/276] Подключение электрооборудования](/views2/1749898/page98/bg62.png)

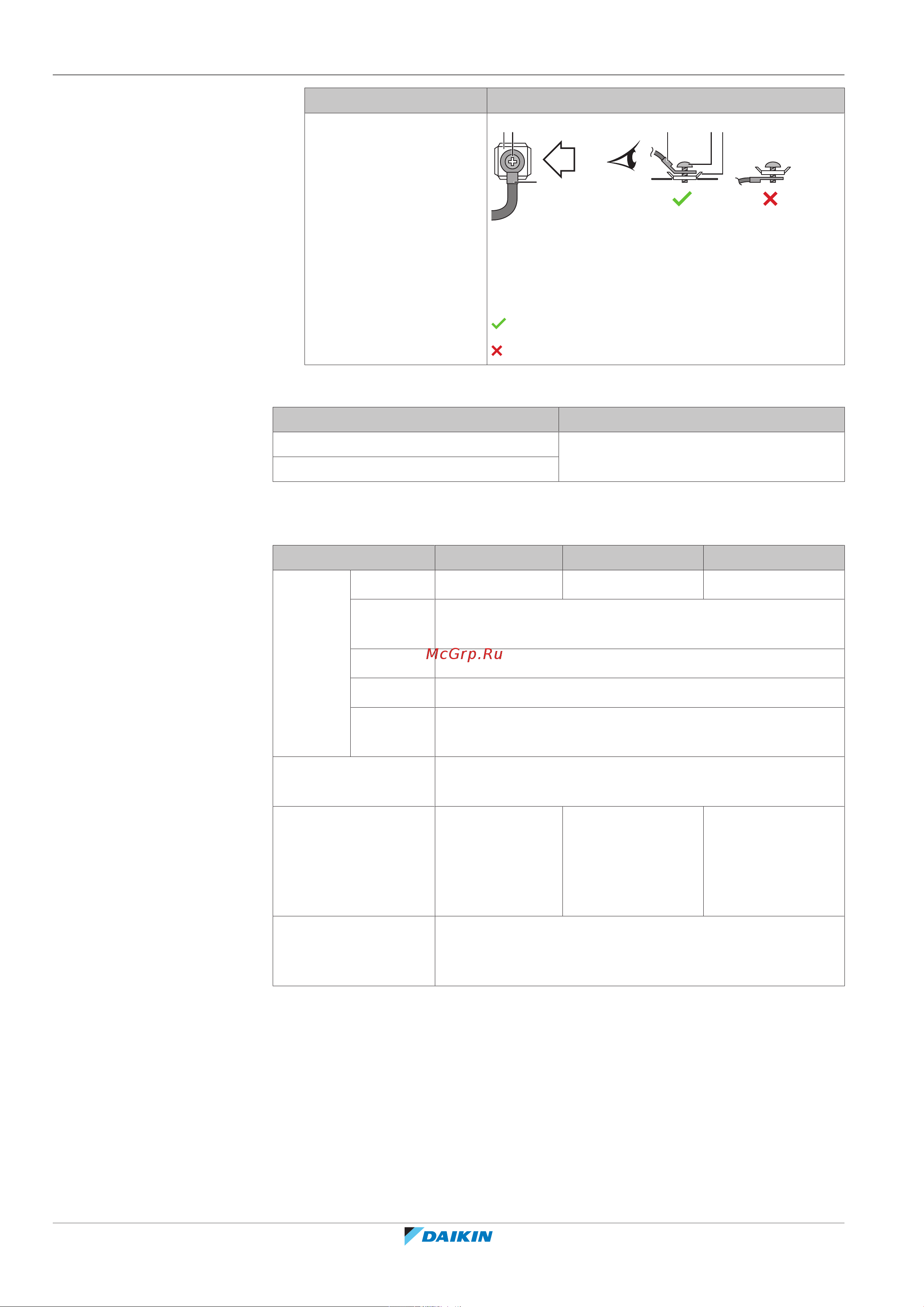

9 | Подключение электрооборудования
Руководство по применению для установщика
98
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Тип провода Способ прокладки
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Допустимо
Недопустимо
Крутящие моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
9.1.3 Характеристики стандартных компонентов электропроводки
Компонент ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Кабель
электроп
итания
MCA
(a)
19,9А 24,0А 15,9А
Напряжен
ие
230В
Фаза 1~
Частота 50Гц
Размеры
проводов
Должны соответствовать действующему
законодательству
Соединительный
кабель
Минимальное сечение кабеля 1,5мм² и применимо
для напряжения 230В
Рекомендуемые
плавкие
предохранители,
устанавливаемые на
месте
20А 25А 16A
Устройство
защитного
отключения
Должны соответствовать действующему
законодательству
(a)
MCA=минимальный ток в цепи. Приведены максимальные значения (точные
значения см. в электрических характеристиках сочетаний с внутренними блоками).
