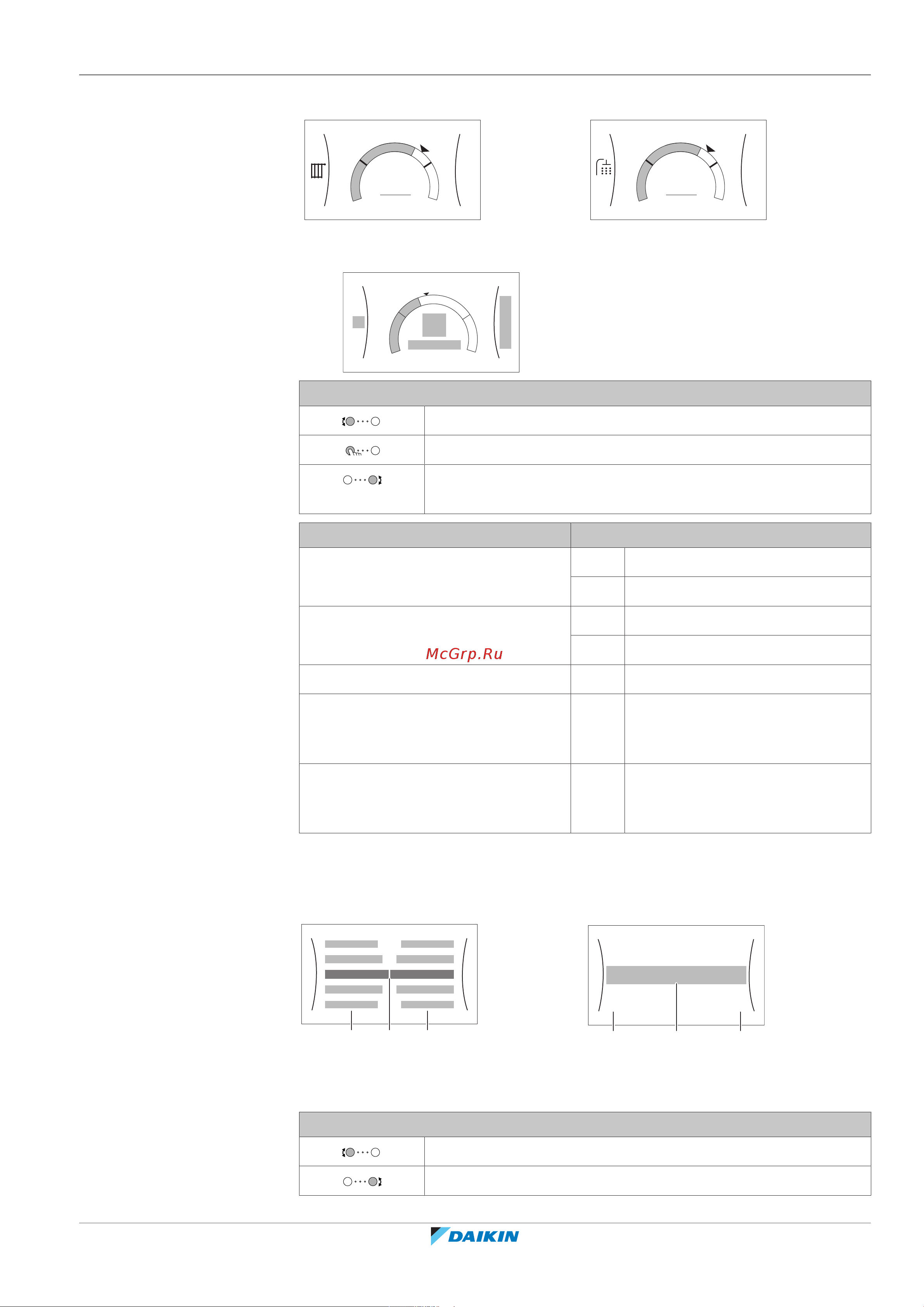

10 | Конфигурирование
Руководство по применению для установщика
135
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
[3] Экран дополнительной зоны
+
–
45°C
3
Дополнительная зона
[5] Экран температуры в резервуаре
+
–
50°C
5
Бак ГВС
Значение
a1
d
+
–
d
e
d
e
c
a2
b1
b2
Возможные действия на этом экране
Переход через список подменю.
Переход в подменю.
Регулировка и автоматическое применение требуемой
температуры.
Позиция Описание
Минимальный предел температуры a1 Фиксируется агрегатом
a2 Ограничивается установщиком
Максимальный предел
температуры
b1 Фиксируется агрегатом
b2 Ограничивается установщиком
Текущая температура c Измеряется агрегатом
Требуемая температура d Поверните правый наборный
диск для увеличения/
уменьшения.
Подменю e Поверните левый наборный
диск или нажмите на него,
чтобы перейти в подменю.
10.3.6 Подробный экран со значениями
Пример:
a bc
a bc
7.2.1
Время/дата
Часы
11
30
Минуты
a Настройки
b Значения
c Выбранная настройка и значение
Возможные действия на этом экране
Переход через список настроек.
Изменение значения.
