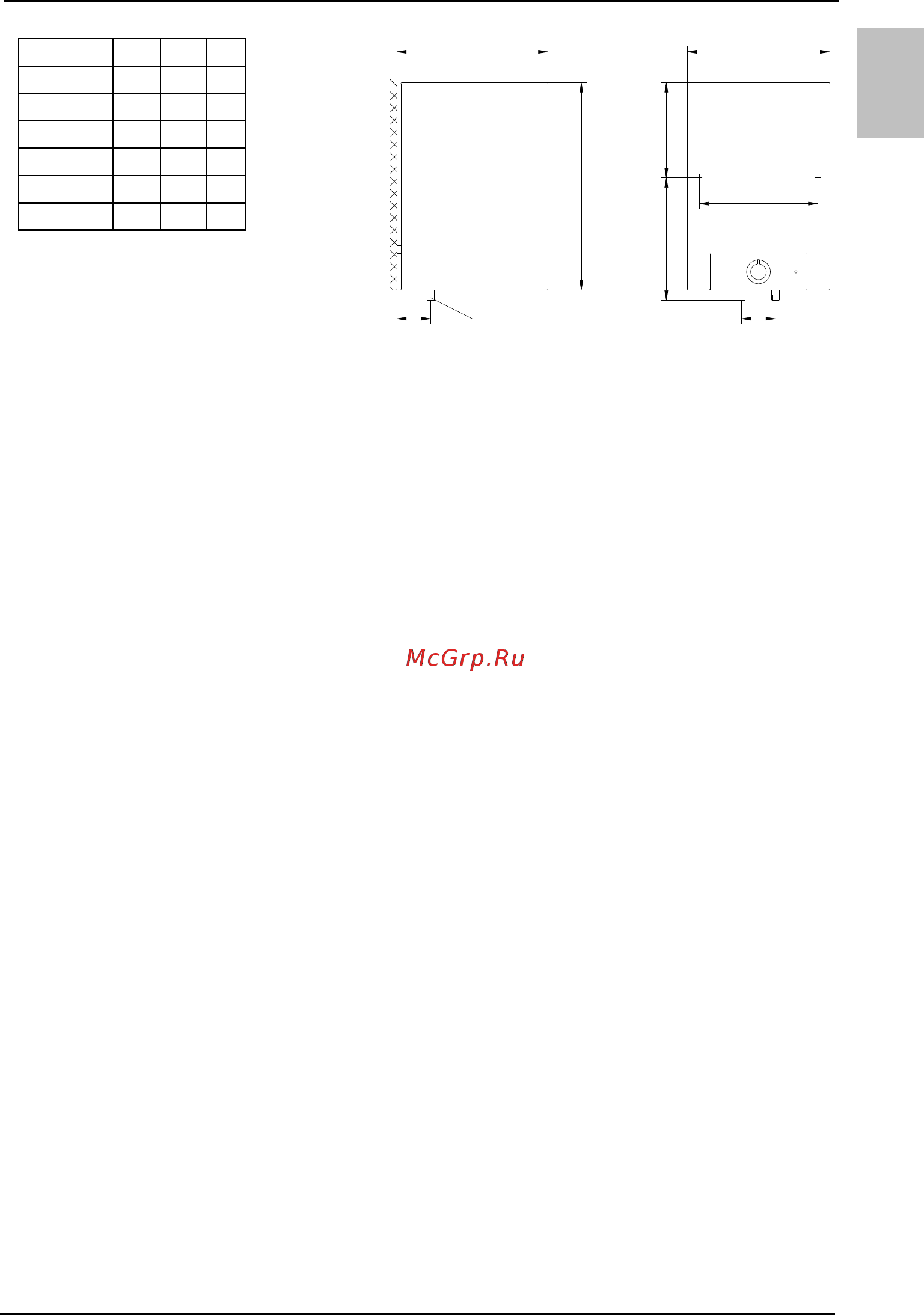

Приєднувальні і монтажні розміри
водонагрівача [мм]
ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ МЕРЕЖІ
На трубах водонагрівача кольором позначені вхід і вихід води. Постачання
холодної води позначено синім кольором, вихід гарячої позначений червоним. З
міркувань безпеки вхідну трубу необхідно обладнати запобіжним клапаном, який
запобігає перевищенню номінального тиску в баці більше, ніж 0,1 МПа. Підігрів
води у водонагрівачі спричиняє підвищення тиску в баці до рівня, обмеженого
запобіжним клапаном. Вода не може повертатися у водопровідну систему, тому
результатом цього може бути крапання на виході запобіжного клапана. Цю воду
можна спрямувати у каналізаційну мережу, під’єднавши дренажну трубку до
запобіжного клапана. Під’єднана трубка до виходу запобіжного клапану, повинна
бути встановлена вертикально і не піддаватись впливу низьких температур. У
випадку, якщо існуюча система трубопроводу не дозволяє відводити воду, яка
крапає, в каналізацію, можна встановити 3-літровий розширювальний контейнер
на вхідну трубку водонагрівача. Через кожні 14 днів необхідно переконатися, що
зворотний-запобіжний клапан функціонує належним чином. Для перевірки
необхідно відкрити вихід зворотного-запобіжного клапана, повернувши важіль
або гайку клапана (залежно від його типу). Клапан функціонує нормально, якщо
вода тече з вихідного отвору, коли вихід відкритий.
Між водонагрівачем і незворотним-запобіжним клапаном, неможна
додатково встановлювати незворотний клапан, тому що це блокуватиме
роботу запобіжного клапана.
Водонагрівач можна підключати до водопровідної мережі в будинку без
редукційного клапана, якщо тиск в мережі нижчий за 0,8 МПа. Перед
електричним під’єднанням водонагрівач необхідно наповнити водою. При
першому наповненні відкрийте кран гарячої води на змішувачі. Коли прилад
наповнений, зі змішувача починає литися вода.
445
100
A
350
B
C
420
100
G1/2
A B C
OTG 30 N 510 310 235
OTG 50 N 690 470 250
OTG 65 N 820 605 245
OTG 80 N 950 735 245
OTG 100 N 1125 900 255
OTG 120 N 1300 900 430
