RO
20

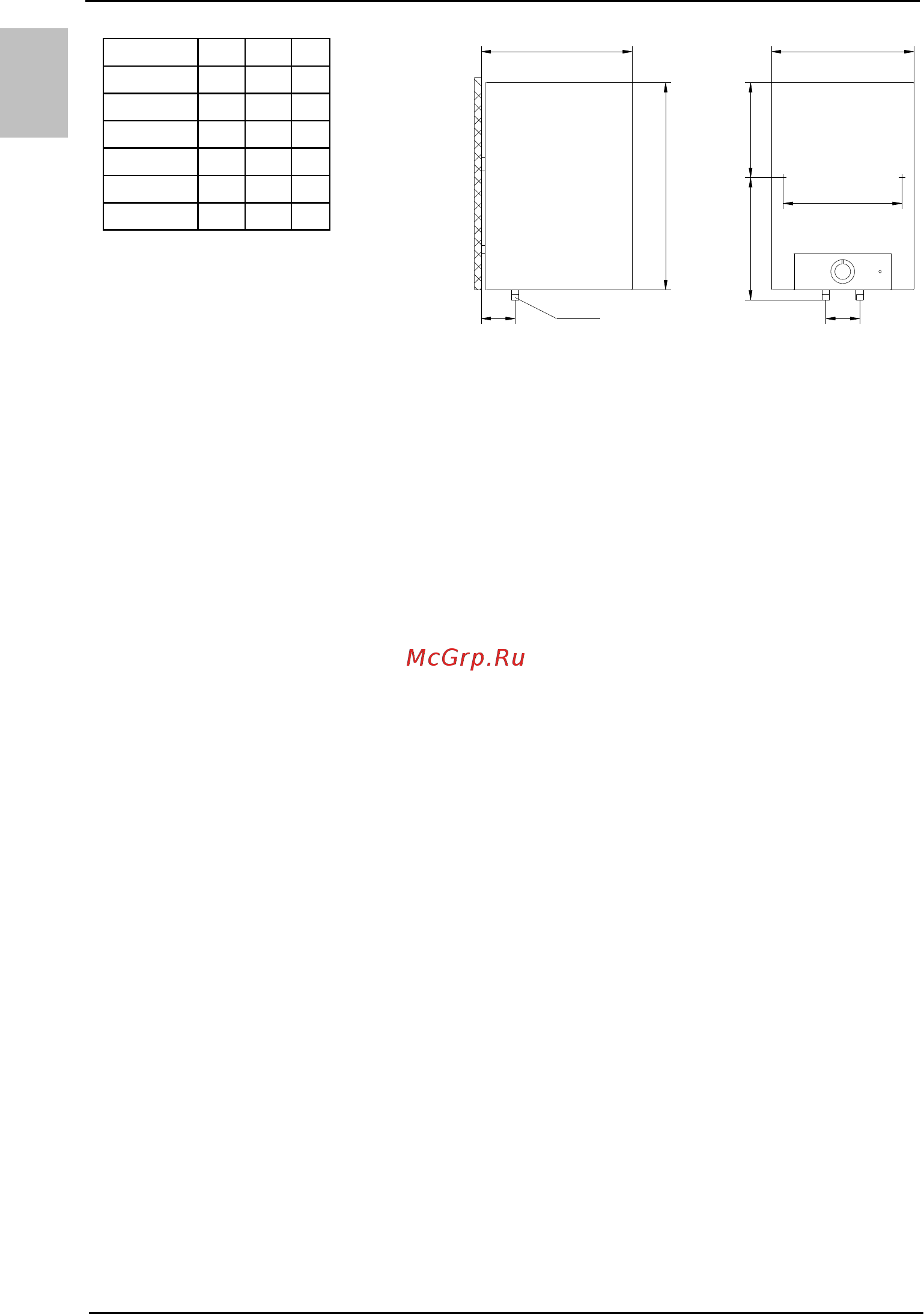

Măsurători de racordare şi
montare a boilerului [mm]
CONECTAREA LA SURSA DE ALIMENTARE CU APĂ
Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori diferite.
Ţeava de aducţiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde
cu roşu.
Boilerul poate fi racordat la reţeaua de alimentare cu apă în două moduri. Sistemul închis
de branşare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a
aces-teia deodată. În funcţie de sistemul de conectare ales se vor cumpăra bateriile
corespunzătoare.
În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de
reţinere, care împiedică scurgerea apei din boiler în situaţiile de lipsă de apă sau de
întrerupere temporară a alimentării cu apă de la reţea. În cazul aplicării acestui sistem de
branşare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei
din boiler se măreşte, ceea ce provoacă picurarea apei din ţeava bateriei. Strângerea până
la refuz a robinetului nu opreşte picurarea, ci dimpotrivă, duce la deteriorarea bateriei.
În cazul sistemului închis de branşare sub presiune (racord de presiune), va trebui să
folosiţi baterii sub presiune. Pentru a se asigura o funcţionare lipsită de orice fel de riscuri,
pe ţeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup
de siguranţă, prin care se va evita creşterea presiunii din cazan cu mai mult de 0,1 MPa
(1 bar) peste valoarea nominală. Orificiul de scurgere a ventilului de siguranţă trebuie să
aibă în mod obligatoriu ieşire la presiunea atmosferică. Încălzirea apei din boiler duce la
creşterea presiunii până la limita fixată prin ventilul de siguranţă. Întrucât întoarcerea apei
în reţea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de
scurgere al ventilului de siguranţă. Apa rezultată din picurare poate fi deviată în canalul de
scurgere, prin intermediul unui manşon de captare, care va fi plasat sub ventilul de
siguranţă. Ţeava de evacuare a apei conectată la ventilul de siguranţă va trebui montată
sub acesta, în poziţie descendentă, avându-se grijă ca ea să se afle într-un loc ferit de
îngheţ.
În cazul în care, din cauza instalării necorespunzătoare, nu aveţi posibilitatea să orientaţi
apa care picură din ventilul de siguranţă reversibil spre canalul de scurgere a apei,
acumularea apei picurate poate fi evitată prin montarea unui sertar de expansiune având
capacitatea de 3 I, pe ţeava de alimentare cu apă a boilerului.
Pentru ca ventilul de siguranţă să funcţioneze corespunzător, trebuie ca, periodic, să îl
verificaţi singuri. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de
siguranţă reversibil; în funcţie de tipul de ventil, acest lucru poate fi realizat fie cu ajutorul
robinetului acestuia, fie prin deşurubarea piuliţei ventilului. Dacă în momentul respectiv prin
445
100
A
350
B
C
420
100
G1/2
A B C
OTG 30 N 510 310 235
OTG 50 N 690 470 250
OTG 65 N 820 605 245
OTG 80 N 950 735 245
OTG 100 N 1125 900 255
OTG 120 N 1300 900 430
