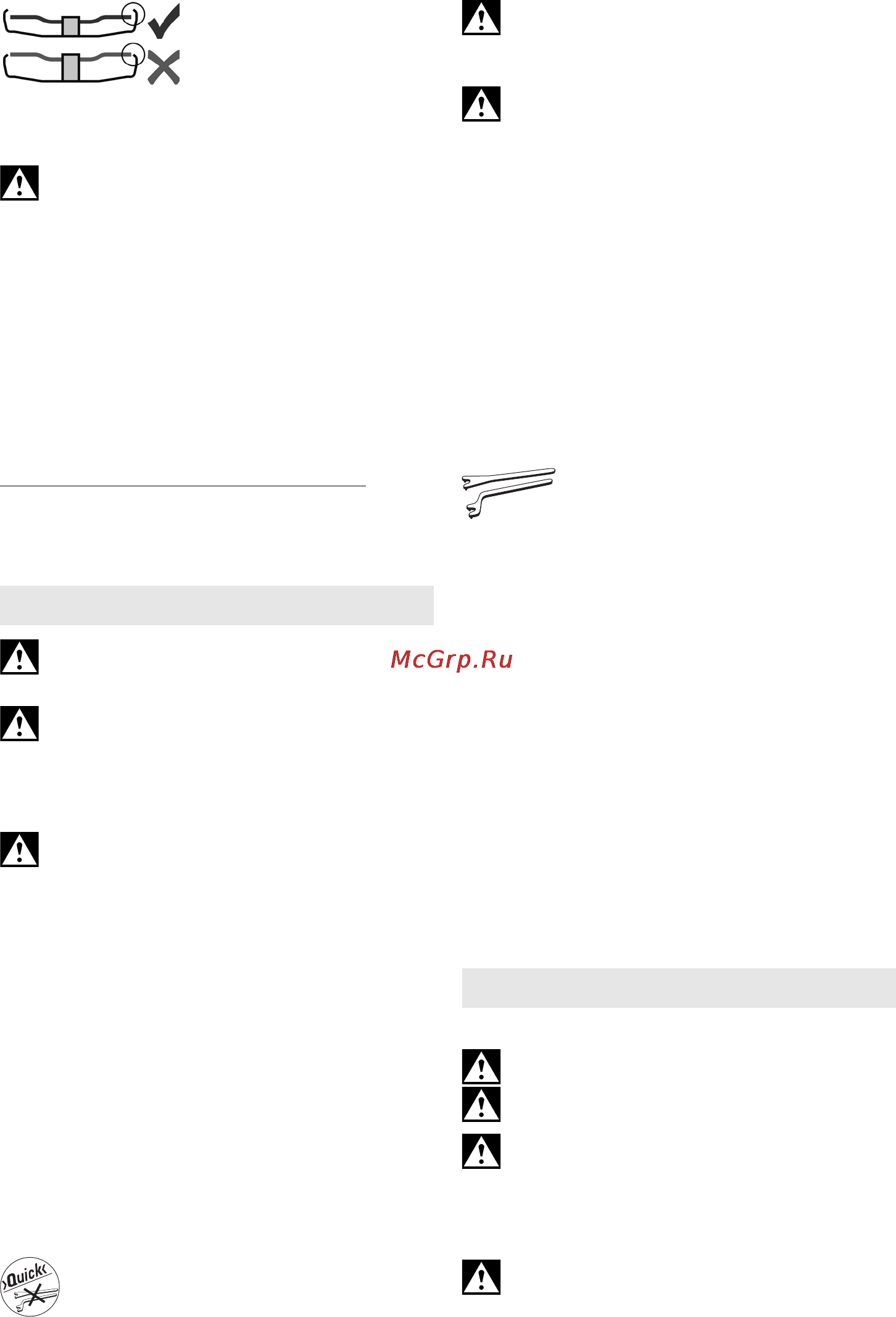

Metabo WX 24-230 [9/116] Schleifscheibe anbringen
![Metabo WX 24-230 [9/116] Schleifscheibe anbringen](/views2/1075656/page9/bg9.png)
DEUTSCH de
9
Nur Einsatzwerkzeuge
verwenden, die von der
Schutzhaube um
mindestens 3,4 mm überragt
werden.
6.3 Drehbarer Haupthandgriff
(ausstattungsabhängig)
Nur mit eingerastetem Haupthandgriff (9)
arbeiten.
Siehe Seite 2, Abbildung B.
- Knopf (8) eindrücken.
- Der Haupthandgriff (9) kann nun nach beiden
Seiten um 90°gedreht und eingerastet werden.
- Auf sicheren Sitz prüfen: Der Haupthandgriff (9)
muss eingerastet sein und darf sich nicht
verdrehen lassen.
6.4 Netzanschluss
Die Netzsteckdosen müssen mit trägen
Schmelzsicherungen oder Leitungsschutzschalter
abgesichert sein.
Maschinen mit „X“ in der Typbezeichnung:
(Mit eingebauter automatischer Anlaufstrom-
begrenzung(Sanftanlauf).) Die Netzsteckdosen
können auch mit flinken Schmelzsicherungen oder
Leitungsschutzschalter abgesichert sein.
Vor allen Umrüstarbeiten: Netzstecker aus der
Steckdose ziehen. Die Maschine muss
ausgeschaltet sein und die Spindel stillstehen.
Für Arbeiten mit Trennscheiben aus
Sicherheitsgründen die Trennschleif-
schutzhaube (siehe Kapitel 11. Zubehör)
verwenden.
7.1 Spindel arretieren
Spindelarretierknopf (4) nur bei stillstehender
Spindel eindrücken.
- Spindelarretierknopf (4) eindrücken und
Spindel (3) von Hand drehen, bis der
Spindelarretierknopf spürbar einrastet.
7.2 Schleifscheibe auflegen
Siehe Seite 2, Abbildung C.
- Stützflansch (2) auf die Spindel aufsetzen. Er ist
richtig angebracht wenn er sich auf der Spindel
nicht verdrehen lässt.
- Schleifscheibe, wie in Abbildung C gezeigt, auf
den Stützflansch (2) auflegen.
Die Schleifscheibe muss gleichmäßig auf dem
Stützflansch aufliegen. Der Blechflansch von
Trennschleifscheiben muss auf dem Stützflansch
aufliegen.
7.3 Quick-Spannmutter befestigen/lösen
(austattungsabhängig)
Quick-Spannmutter (1) befestigen:
Wenn das Einsatzwerkzeug im Spannbereich
dicker als 8 mm ist, darf die
Quick-Spannmutter
nicht verwendet werden
! Verwenden Sie dann die
Spannmutter (12) mit Zweilochschlüssel (13).
Nur eine einwandfreie und unbeschädigte
Quick-Spannmutter verwenden: Der Pfeil
muss auf die Aussparung am Aussenring zeigen
(Siehe Abbildung, Seite 2).
- Spindel arretieren (siehe Kapitel 7.1).
- Quick-Spannmutter (1) auf die Spindel (3)
aufsetzen. Siehe Abbildung, Seite 2.
- Quick-Spannmutter von Hand im Uhrzeigersinn
festziehen.
- Durch kräftiges Drehen der Schleifscheibe im
Uhrzeigersinn die Quick-Spannmutter festziehen.
Quick-Spannmutter (1) l
ösen:
- Spindel arretieren (siehe Kapitel 7.1).
- Quick-Spannmutter
(1)
gegen den Uhrzeigersinn
abschrauben.
7.4 Spannmutter befestigen/lösen
(austattungsabhängig)
Spannmutter (12) befestigen:
Die 2 Seiten der Spannmutter sind unterschiedlich.
Die Spannmutter wie folgt auf die Spindel
aufschrauben:
Siehe Seite 2, Abbildung D.
- A) Bei dünnen Schleifscheiben:
Der Bund der Spannmutter (12) zeigt nach oben,
damit die dünne Schleifscheibe sicher gespannt
werden kann.
B) Bei dicken Schleifscheiben:
Der Bund der Spannmutter (12) zeigt nach unten,
damit die Spannmutter sicher auf der Spindel
angebracht werden kann.
- Spindel arretieren. Die Spannmutter (12) mit dem
Zweilochschlüssel (13) im Uhrzeigersinn
festziehen.
Spannmutter lösen:
- Spindel arretieren (siehe Kapitel 7.1). Die
Spannmutter (12) mit dem Zweilochschlüssel (13)
gegen den Uhrzeigersinn abschrauben.
8.1 Ein-/Ausschalten
Maschine immer mit beiden Händen führen.
Erst einschalten, dann das
Einsatzwerkzeug an
das Werkstück bringen.
Es ist zu vermeiden, dass die Maschine
zusätzlichen Staub und Späne einsaugt. Beim
Ein- und Ausschalten die Maschine von
abgelagertem Staub fernhalten. Maschine nach
dem Ausschalten erst dann ablegen, wenn der
Motor zum Stillstand gekommen ist.
Vermeiden Sie unbeabsichtigtes Anlaufen:
stets Maschine ausschalten, wenn der
Stecker aus der Steckdose gezogen wird oder
wenn eine Stromunterbrechung eingetreten ist.
7. Schleifscheibe anbringen
8. Benutzung
