Pioneer HTB-422-2-B Black [10/36] Подключение оборудования
![Pioneer HTB-422-2-B Black [10/36] Подключение оборудования](/views2/1075727/page10/bga.png)
2
2
10
Глава
Подключение оборудования

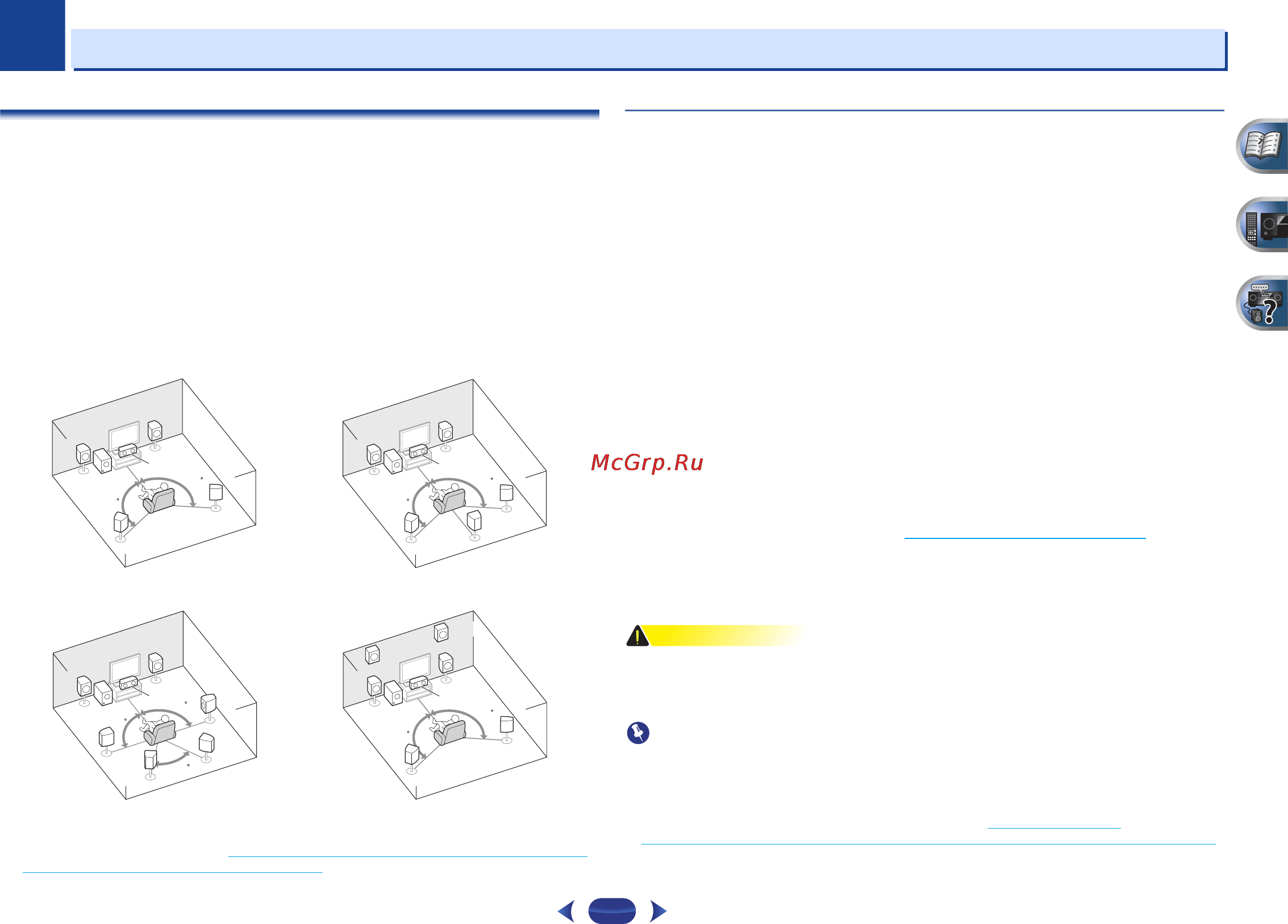

Размещение громкоговорителей
Подключив левый и правый громкоговорители (L/R), центральный громкоговоритель (C),
левый и правый громкоговорители объемного звучания (SL/SR), и низкочастотный
громкоговоритель (SW), можно прослушивать 5.1-канальную систему объемного звучания.
Кроме того, с помощью внешнего усилителя можно подключить левый и правый
громкоговорители объемного звучания (SBL/SBR) или левый и правый передние верхние
громкоговорители (FHL/FHR) для повы
шения системы до 7.1-канальной
системы объемного
звучания.
•
Можно также подключить один задний громкоговоритель объемного звучания (SB) и
прослушивать 6.1-канальную систему объемного звучания.
Для получения наилучшего качества объемного звучания установите громкоговорители, как
показано ниже.
a. Такое размещение возможно, только когда к устройству подключен дополнительный усилитель, а
к усилителю подключены задние громкоговорители объемного звучания или передние верхние
громкоговорители. Подробнее, см. Подключение задних громкоговорителей объемного звучания
или передних верхних громкоговорителей на стр.11.
Советы по расположению громкоговорителей
Pасположение громкоговорителей в комнате имеет большое влияние на качество звука.
Следующие рекомендации помогут добиться оптимального звучания вашей системы.
•
Сабвуфер можно поместить на полу. В идеальном случае другие громкоговорители во время
прослушивания должны располагаться на уровне ушей. Расположение громкоговорителей на
полу (кроме сабвуфера) или закрепление их высоко на стене не рекомендуется.
•
Для получения оптимального стереоэффекта расположите фронтальные громкоговорители
на расстоянии 2–3 метров друг от друга и на равном удалении от телевизора.
•
В случае расположения громкоговорителей около ЭЛТ-телевизора, используйте
громкоговорители магнитозащищенного типа или располагайте громкоговорители на
достаточном расстоянии от ЭЛТ-телевизора.
•
Если используется центральный громкоговоритель, разместите передние громкоговорители
под большим углом. Если нет – под меньшим углом.
•
Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора. Кроме того, центральный
громкоговоритель не должен пересекать линию, образованную передним краем правого и
левого фронтальных громкоговорителей.
•
Лучше всего поверните громкоговорители в направлении точки прослушивания. Угол
зависит от размера помещения. Для более просторных помещений используйте меньший
угол.
•
Объемные и задние громкоговорители объемного звучания следует устанавливать на
60–90 см выше уровня ушей и слегка наклонить вниз. Убедитесь в том, что громкоговорители
не направлены навстречу друг другу. Для формата DVD-Audio громкоговорители должны
находиться дальше от слушателя.
•
Если громкоговорители объемного звучания не могут устанавливаться прямо сбоку от места
слушателя при использовании 7.1-канальной системы, эффект объемного звучания можно
усилить, отключив функцию Up Mix (см. Настройка функции Up Mix
на стр.25).
•
Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем
передние и центральные. В противном случае может произойти ослабление эффекта
объемного звучания.
•
Располагайте левый и правый передние верхние громоговорители непосредственно над
левым и правым передними громкоговорителями на расстоянии минимум один метр.
ОСТОРОЖНО
•
Все громкоговорители должны быть надежно установлены. Это не только улучшает качество
звука, но и уменьшает риск повреждения или травмы в результате падения или
переворачивания громкоговорителей в случае внешнего толчка (например, при
землетрясении).
Внимание
•
Для подключения задних громкоговорителей объемного звучания или передних верхних
громкоговорителей, требуется дополнительный усилитель. Подключите дополнительный
усилитель к выходам PRE OUT SURR BACK/FRONT HEIGHT этого устройства и
подключите задние громкоговорители объемного звучания или передние верхние
громкоговорители к дополнительному усилителю (см. Подключение задних
громкоговорителей объемного звучания или передних верхних громкоговорителей на стр.11).
120
120
SL
L
SW
C
R
SR
120
120
SL
L
SW
C
R
SR
SB
120
120
SL
L
FHL
FHR
SW
C
R
SR
90
90
60
SL
L
SW
C
R
SR
SBL
SBR
Акустическая система 5.1:
Акустическая система 7.1 (задняя):
a
Акустическая система 7.1
(передняя верхняя):
a
Акустическая система 6.1
(задняя):
a
