Подключение оборудования
2
2
11
Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (
R
) разъему, а левый
громкоговоритель – к левому (
L
) разъему. Также убедитесь, что положительный и отрицательный
(
+
/
–
) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
Можно использовать громкоговорители с номинальным импедансом от 6 Ω до 16 Ω.
Подключайте устройство к сети переменного тока только после завершения всех соединений.
Подключение проводов
ОСТОРОЖНО
•
На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
•
Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания в целях
безопасности.
Подключение задних громкоговорителей объемного звучания или передних
верхних громкоговорителей

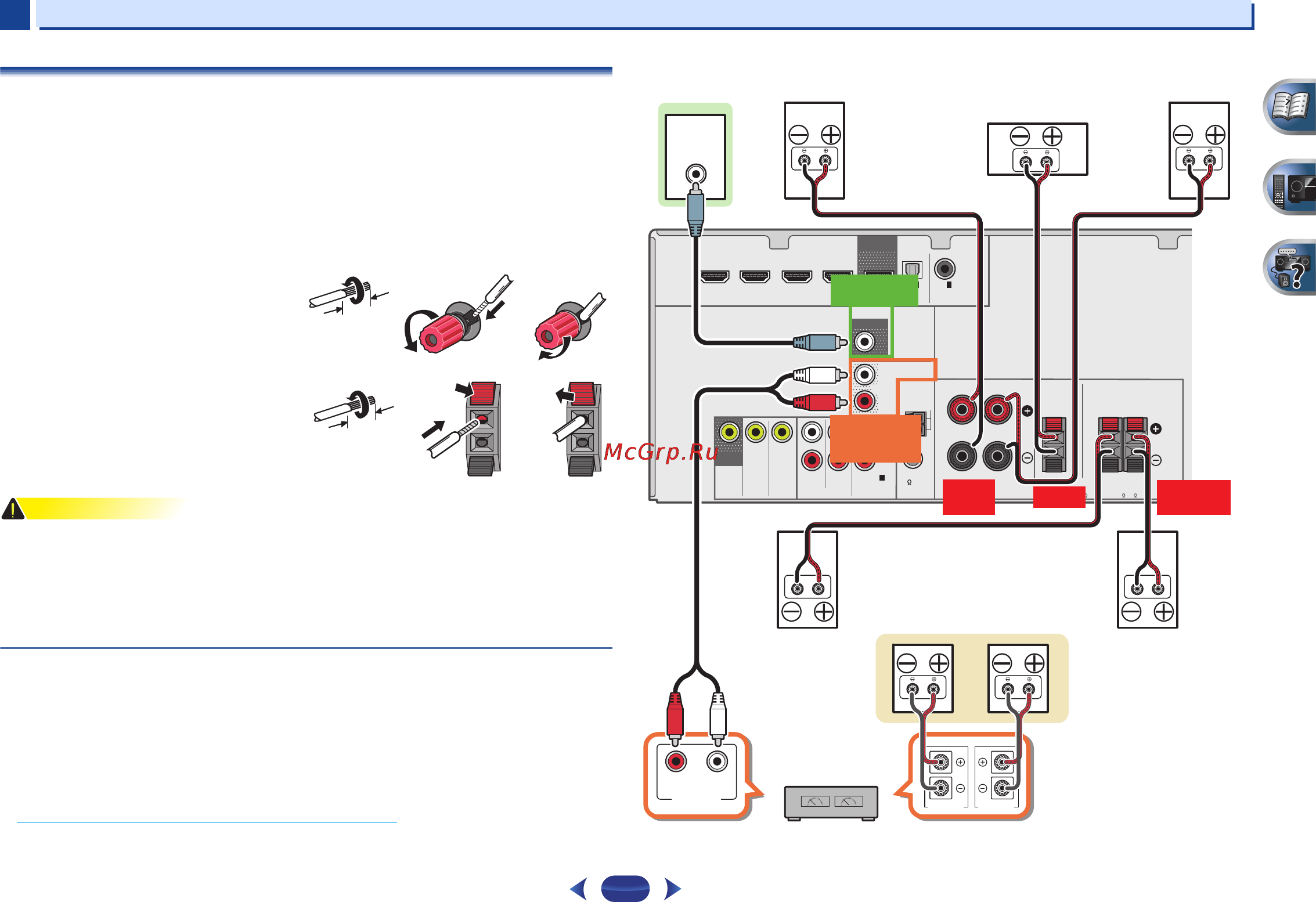

Подключите выходы PRE OUT SURR BACK/FRONT HEIGHT на устройстве к
дополнительному усилителю, чтобы добавить задний громкоговоритель объемного звучания
или передний верхний громкоговоритель.
•
При выполнении вышеуказанных подключений, необходимо задать настройку выхода
предварительного усилителя. Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если подключен передний верхний
громкоговоритель (возможна любая настройка, если не подключен ни задний
громкоговоритель объемного звучания, ни передний верхний громкоговоритель) (см.
Настройка выхода предварительного усилителя
на стр.31).
•
Для одного громкоговорителя можно также подключать дополнительный усилитель к
выходам PRE OUT заднего тылового канала. В этом случае подключайте усилитель только к
левому (L (Single)) разъему.
Зажимы передних громкоговорителей:
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте
оголенный провод.
3
Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и
вставьте оголенный провод.
3
Отпустите защитные выступы.
12 3
10 мм
12 3
10 мм
HDMI
VIDEO
R
L
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
COAXIAL
DVD
IN
SAT/CBL
IN
MONITOR
OUT
DVD
SAT/CBL
ANALOG IN
IN
R
L
PRE OUT
SURR BACK/
FRONT HEIGHT
DVD
BD
SAT/CBL
IN IN
GAME
(
CD
)
(
Single
)
(
TV
)
IN
1
IN
1
(
CD
)
OUT
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
FM UNBAL
75
CAUTION:
ATTENTION:
SPEAKER IMPEDANCE
ENCEINTE D’IMPEDANCE DE
6 -16 .
6 -16 .
AM LOOP
SURROUNDCENTER
FRONT
RL
RL
A
SUB WOOFER
1
LINE LEVEL
INPUT
SPEAKER
R
SPEAKER
L
PREOUT
SURR BACK/
FRONT HEIGHT
FRONT
R L
SURROUND
R L
CENTER
PREOUT
SUBWOOFER
RL
ANALOG
AUDIO IN
Центральный
Правый
объемного
звучания
Передний правый
Усилитель заднего канала объемного
звучания или переднего верхнего канала
Передний левый
Низкочастотный
громкоговоритель
Левый
объемного
звучания
Правый
Левый
Задние громкоговорители объемного звучания
или передние верхние громкоговорители
