Daikin EBLQ011CAW1 [7/32] Открытие крышки распределительной коробки наружного агрегата
![Daikin EDLQ014CAV3 [7/32] Открытие крышки распределительной коробки наружного агрегата](/views2/1760700/page7/bg7.png)

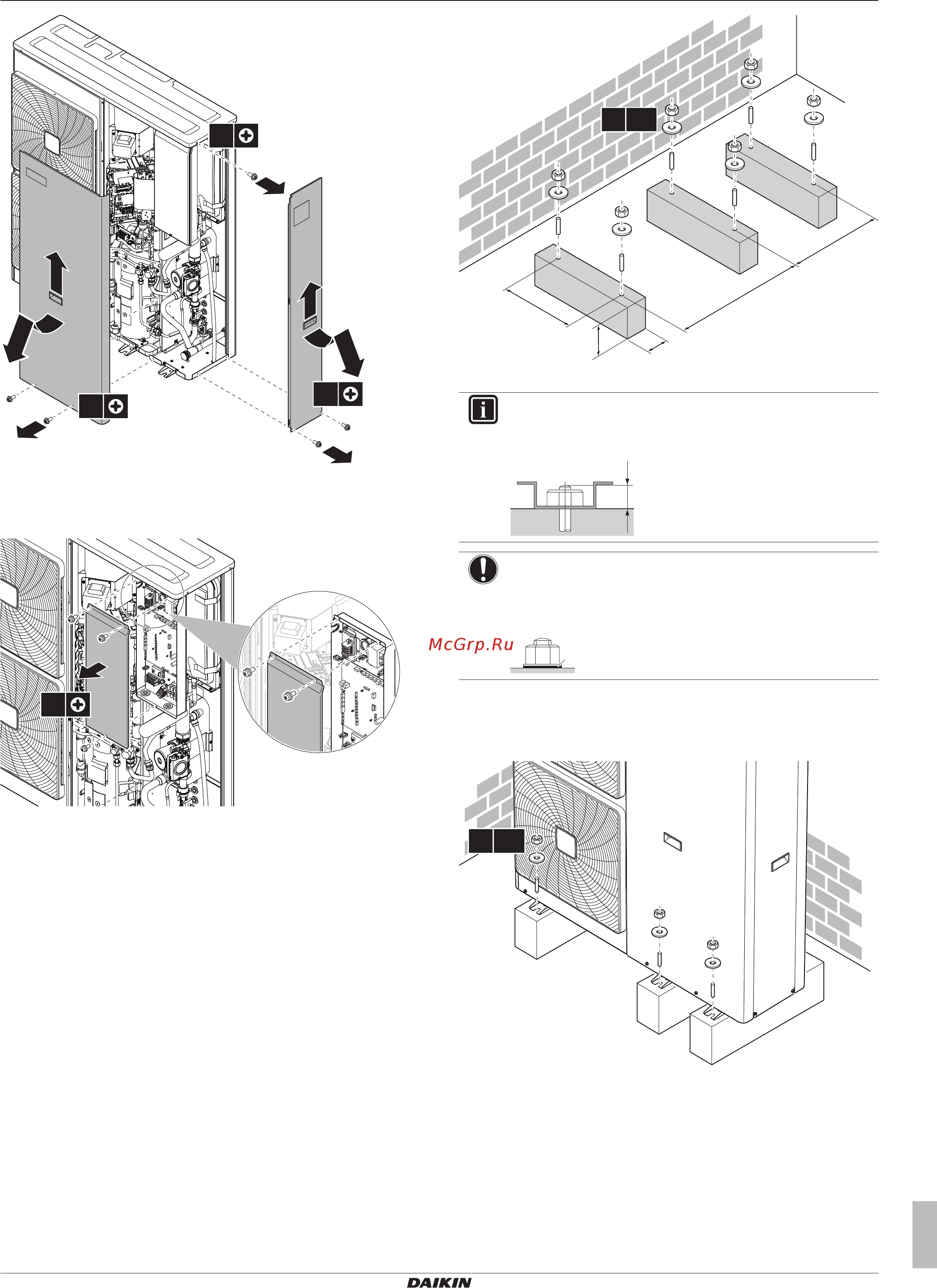

4 Монтаж
Руководство по монтажу
7
EBLQ+EDLQ011~016CAV3+W1
Низкотемпературный моноблок Daikin Altherma
4P522031-1B – 2018.06
1×
2×
2×
6
5
1
3
4
2
8
9
7
4.1.2 Открытие крышки распределительной
коробки наружного агрегата
3×
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Подготовьте 6 комплектов анкерных болтов, гаек и шайб
(приобретаются на месте):
≥150
620
350
(345-355)
a
(mm)
261.5
6× M12
a Убедитесь в том, что не закрыты дренажные отверстия.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Закрепите наружный агрегат на фундаментных болтах
с помощью гаек и резиновых шайб (a). Если покрытие в
зоне крепления содрано, гайки легко ржавеют.
a
4.2.2 Установка наружного блока
6× M12
4.2.3 Обустройство дренажа
Убедитесь в том, что конденсат может удаляться надлежащим
образом. Когда блок работает в режиме охлаждения, конденсат
также может образовываться в гидравлической части. Поэтому
убедитесь в том, что дренаж обеспечен для всего блока.
