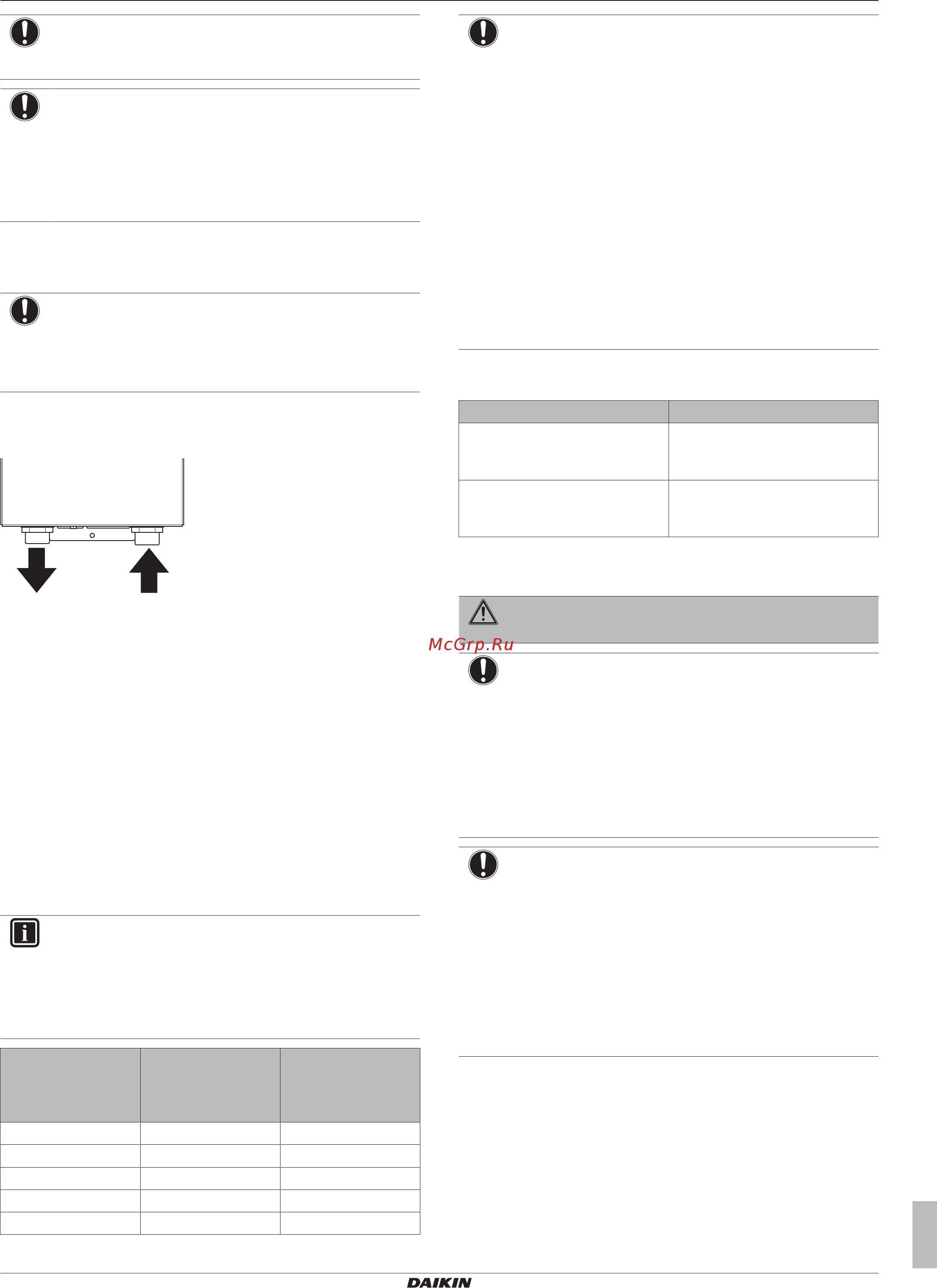

4 Монтаж
Руководство по монтажу
9
EBLQ+EDLQ011~016CAV3+W1
Низкотемпературный моноблок Daikin Altherma
4P522031-1B – 2018.06
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Если установлен дополнительный резервуар горячей
воды бытового потребления: Предохранительный
клапан (приобретается на месте) с давлением
открытия не более 10бар должен быть установлен на
входе холодной воды для бытового потребления в
соответствии с применимым законодательством.
4.3.2 Подсоединение трубопровода воды к
резервному нагревателю
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата. Крутящий
момент при затяжке НЕ должен превышать 30Н•м.
1 Подсоедините трубопроводы воды (приобретаются по
месту) к впускному и выпускному патрубкам резервного
нагревателя.
b
a
a Впуск воды
b Выпуск воды
4.3.3 Защита контура воды от замерзания
При замерзании возможно повреждение системы. Чтобы
предотвратить замерзание компонентов гидравлической
системы, в программном обеспечении предусмотрены функции
для включения насоса, внутренних нагревателей и/или
резервного нагревателя при низких температурах.
Однако в случае отключения электропитания эти функции не
могут гарантировать защиту. Поэтому в контур воды
рекомендуется добавлять гликоль. Необходимая концентрация
зависит от предполагаемой наименьшей температуры снаружи,
а также от того, требуется ли защита от разрыва или от
замерзания. Чтобы предотвратить замерзание системы, нужно
больше гликоля. Добавьте гликоль согласно представленной
ниже таблице.
ИНФОРМАЦИЯ
▪ Защита от разрыва: гликоль предотвращает разрыв
трубопроводов, но НЕ замерзание жидкости в
трубопроводах.
▪ Защита от замерзания: гликоль предотвращает
замерзание жидкости в трубопроводах.
Наименьшая
предполагаемая
температура
снаружи
Предотвращение
разрыва
Предотвращение
замерзания
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
ПРИМЕЧАНИЕ
▪ Требуемая концентрация может отличаться в
зависимости от типа гликоля. ВСЕГДА сравнивайте
требования из представленной выше таблицы с
характеристиками, предоставленными
производителем гликоля. При необходимости
обеспечьте выполнение требований, заданных
производителем гликоля.
▪ Доля добавленного гликоля НИКОГДА не должна
превышать 35%.
▪ Если жидкость в системе замерзает, запуск насоса
НЕВОЗМОЖЕН. Помните, что, несмотря на защиту
системы от разрыва, жидкость может замерзнуть.
▪ Слейте систему в случае отключения питания или
отказа насоса, если гликоль НЕ добавлен.
▪ Если вода в системе неподвижна, крайне вероятно
замерзание и повреждение системы.
Типы гликоля, которые можно использовать, зависят от наличия
в системе резервуара горячей воды бытового потребления:
Если... Далее…
В системе предусмотрен
резервуар горячей воды
бытового потребления
Используйте только
пропиленгликоль
(a)
В системе НЕ предусмотрен
резервуар горячей воды
бытового потребления
Можно использовать либо
пропиленгликоль
(a)
, либо
этиленгликоль
(a) Согласно классификации по стандарту EN1717
пропиленгликоль с необходимыми ингибиторами
соответствует категорииIII.
ПРЕДУПРЕЖДЕНИЕ
Этиленгликоль токсичен.
ПРИМЕЧАНИЕ
Гликоль поглощает воду извне. Поэтому НЕЛЬЗЯ
доливать гликоль, который находился под открытым
воздухом. Если оставлять крышку емкости с гликолем
открытой, это приведет к повышению концентрации
воды. После этого концентрация гликоля станет ниже,
нежели предполагалось. В результате компоненты
гидравлической системы могут замерзнуть. Примите
меры предосторожности, сводящие к минимуму контакт
гликоля с воздухом.
ПРИМЕЧАНИЕ
▪ В случае превышения максимально допустимого
давления некоторое количество жидкости
выпускается из системы через клапан сброса
давления. Если в систему добавлен гликоль,
примите надлежащие меры, чтобы обеспечить
безопасное повторное использование жидкости.
▪ В любом случае гибкий шланг клапана сброса
давления ВСЕГДА должен быть свободен для
сброса давления. Не допускайте, чтобы вода
оставалась и/или замерзала в шланге.
