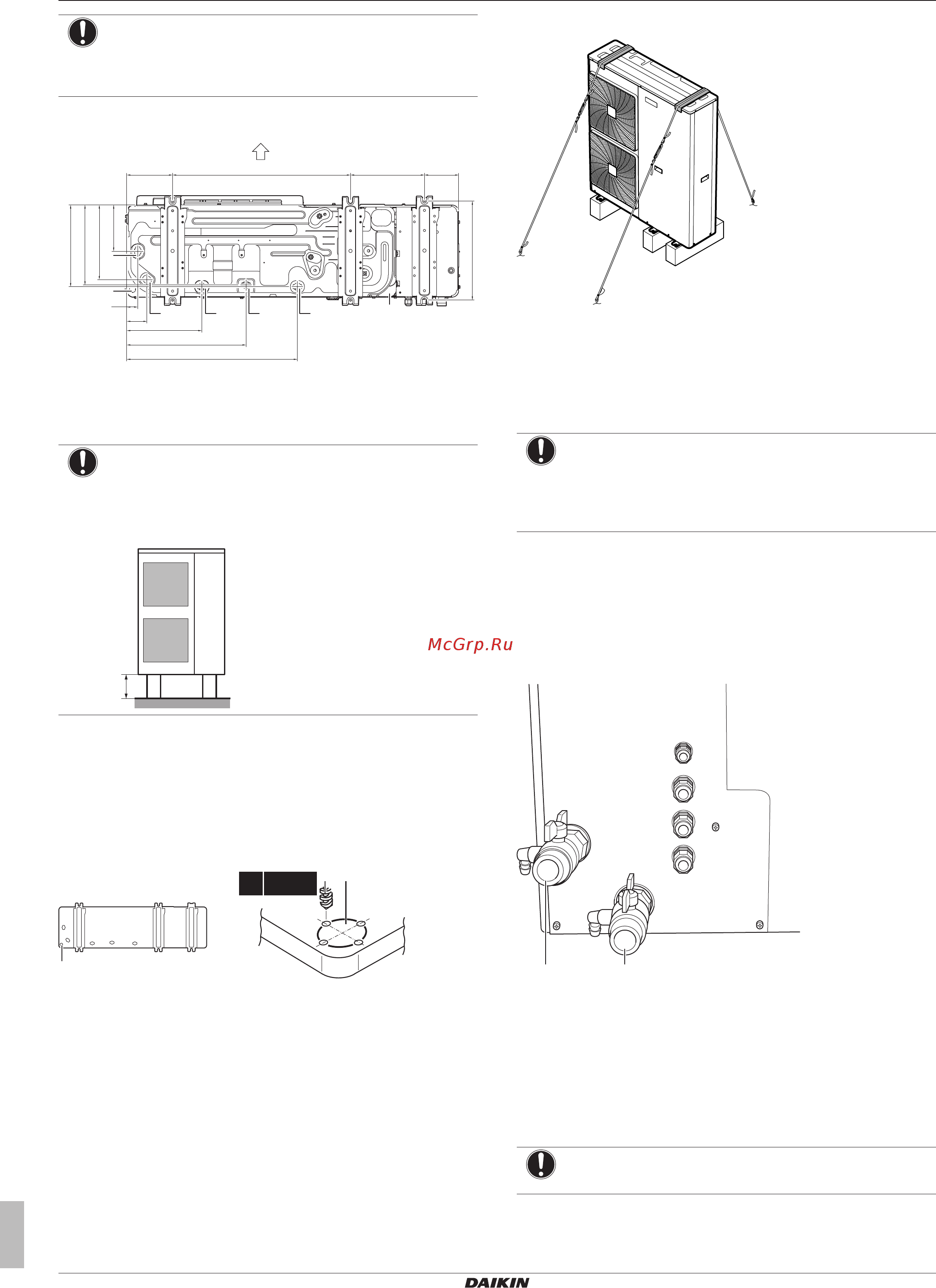

4 Монтаж
Руководство по монтажу
8
EBLQ+EDLQ011~016CAV3+W1
Низкотемпературный моноблок Daikin Altherma
4P522031-1B – 2018.06
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
Дренажные отверстия (размеры в мм)
160 620 261.5 119
161
260
285
279
345
595
416
262
38
71
C
D
E
DDDD
A
B
A Сторона нагнетания
B Расстояние между осями анкерных болтов
C Нижняя рама
D Дренажные отверстия
E Выбивное отверстие для снега
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Снег
В регионах со снегопадами снег может скапливаться и
замерзать между теплообменником и внешней панелью. В
результате возможно снижение эффективности работы. Во
избежание этого:
1 Просверлите 4 отверстия (a) и удалите заглушку (b) из
выбивного отверстия.
b

a b
4× Ø6 mm
2 Удалите заусенцы и окрасьте кромки и зоны вокруг них
ремонтной краской, чтобы предотвратить ржавление.
4.2.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
4.3 Соединение трубопроводов
воды
4.3.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата. Крутящий
момент при затяжке НЕ должен превышать 30Н•м.
Для облегчения технического обслуживания имеются 2
запорных клапана. Установите эти клапаны на впуске и выпуске
воды для нагрева помещения. Их следует расположить в
надлежащем месте: встроенные дренажные клапаны
предназначены для слива только той стороны контура, на
которой они установлены. Чтобы обеспечить слив только из
блока, дренажные клапаны должны располагаться между
запорными клапанами и блоком.
a b
a Впуск воды
b Выпуск воды
1 Завинтите гайки наружного агрегата на запорных клапанах.
2 Соедините проведенный на месте трубопровод на
запорных клапанах.
3 В случае соединения с дополнительным резервуаром
горячей воды бытового потребления см. инструкции по
монтажу резервуара горячей воды бытового потребления.
ПРИМЕЧАНИЕ
Установите манометр в системе.
