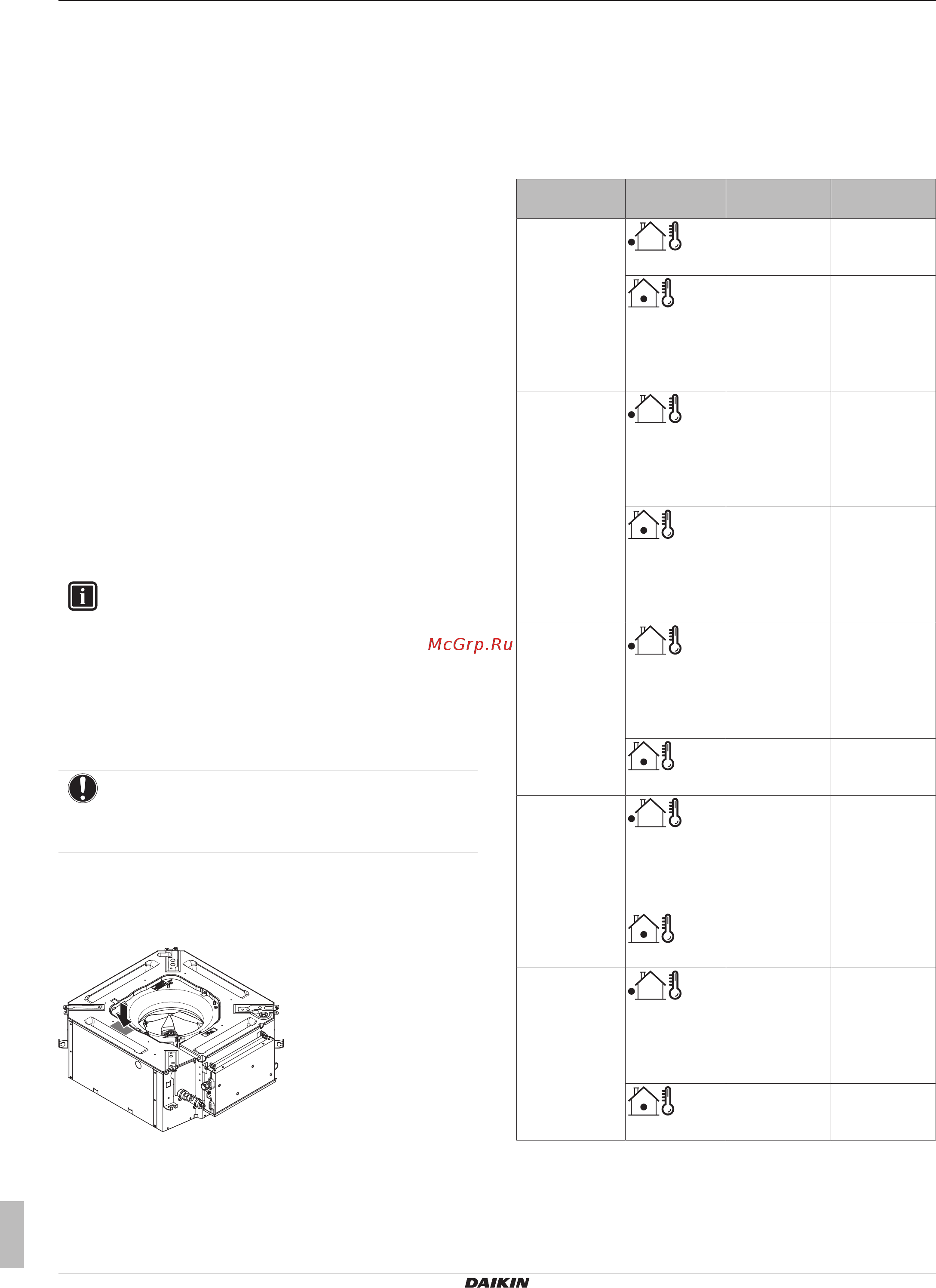

4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
10
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
c Руководство по монтажу и эксплуатации внутреннего
блока
d Шайбы для подвесного кронштейна
e Винты
f Кабельные стяжки
g Металлический зажим
h Уплотнительные подушки: большая (для сливной
трубы), средняя 1 (для трубопровода газообразного
хладагента), средняя 2 (для трубопровода жидкого
хладагента), малая (для электропроводки)
i Сливной шланг
j Изолятор: малый (для трубопровода жидкого
хладагента)
k Изолятор: большой (для трубопровода газообразного
хладагента)
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Распознавание внутреннего блока
▪ Сочетания наружных и внутренних блоков
▪ Сочетания внутреннего блока с дополнительным
оборудованием
ИНФОРМАЦИЯ
По поводу круглогодичного применения системы для
охлаждения помещений с низкой влажностью,
например, в центрах электронной обработки данных,
обратитесь к своему дилеру, либо ознакомьтесь с
содержанием книги технических данных и руководства
по техническому обслуживанию.
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Внутренний блок
Местоположение
4.3 Справочная информация о
внутреннем блоке
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Приведенная ниже таблица относится к системам с наружным
блоком, работающим на хладагенте R410A:
Наружные
блоки
Охлаждение Обогрев
RR71~125 –15~46°Cпо
сухому
термометру
—
18~37°Cпо
сухому
термометру
12~28°Cпо
влажному
термометру
—
RQ71~125 –5~46°Cпо
сухому
термометру
–9~21°Cпо
сухому
термометру
–10~15°Cпо
влажному
термометру
18~37°Cпо
сухому
термометру
12~28°Cпо
влажному
термометру
10~27°Cпо
сухому
термометру
RXS25~60 –10~46°Cпо
сухому
термометру
–15~24°Cпо
сухому
термометру
–16~18°Cпо
влажному
термометру
18~32°Cпо
сухому
термометру
10~30°Cпо
сухому
термометру
2MXS50 10~46°Cпо
сухому
термометру
–15~24°Cпо
сухому
термометру
–16~18°Cпо
влажному
термометру
18~32°Cпо
сухому
термометру
10~30°Cпо
сухому
термометру
3MXS40~68
4MXS68~80
5MXS90
–10~46°Cпо
сухому
термометру
–15~24°Cпо
сухому
термометру
–16~18°Cпо
влажному
термометру
18~32°Cпо
сухому
термометру
10~30°Cпо
сухому
термометру
