9 Передача потребителю
Справочное руководство для монтажника и пользователя
24
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
Код сбоя Возможная причина
Индикации нет
(заданная
температура не
отображается)
▪ Разъединение или ошибка в
подсоединении проводки (между
источником электропитания и
наружным блоком, между наружным и
внутренними блоками, между
внутренним блоком и
пользовательским интерфейсом).
▪ Перегорел предохранитель на плате
наружного или внутреннего блока.
E3, E4 или L8 ▪ Перекрыты запорные клапаны.
▪ Закупорен воздухозаборник или
выброс воздуха.
E7 Обрыв фазы в трехфазном источнике
электропитания.
Внимание! В таком случае работа
оборудования невозможна. Отключив
электропитание, тщательно проверьте
проводку и поменяйте местами два из
трех электрических проводов.
L4 Закупорен воздухозаборник или выброс
воздуха.
U0 Перекрыты запорные клапаны.
U2 ▪ Имеет место асимметрия напряжений.
▪ Обрыв фазы в трехфазном источнике
электропитания. Внимание! В таком
случае работа оборудования
невозможна. Отключив
электропитание, тщательно проверьте
проводку и поменяйте местами два из
трех электрических проводов.
U4 или UF Межблочное ответвление проводки
проложено неверно.
UA Наружный и внутренний блоки
несовместимы.
9 Передача потребителю
По завершении пробного запуска, если блок работает
нормально, убедитесь в том, что пользователю ясно
следующее:
▪ Проверьте, есть ли у пользователя печатная версия
документации, которую нужно хранить в справочных целях на
будущее. Сообщите пользователю приведенный выше в этом
руководстве URL-адрес, где размещена вся документация.
▪ Объясните пользователю, как правильно обращаться с
системой и что делать при возникновении неполадок.
▪ Покажите пользователю, как проводить обслуживание блока.
10 Утилизация
ПРИМЕЧАНИЕ
НЕ пытайтесь демонтировать систему самостоятельно:
демонтаж системы, удаление холодильного агента,
масла и других компонентов ДОЛЖНЫ проводиться в
соответствии с действующим законодательством.
Блоки НЕОБХОДИМО сдавать на специальную
перерабатывающую станцию для утилизации,
переработки и вторичного использования.
11 Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).

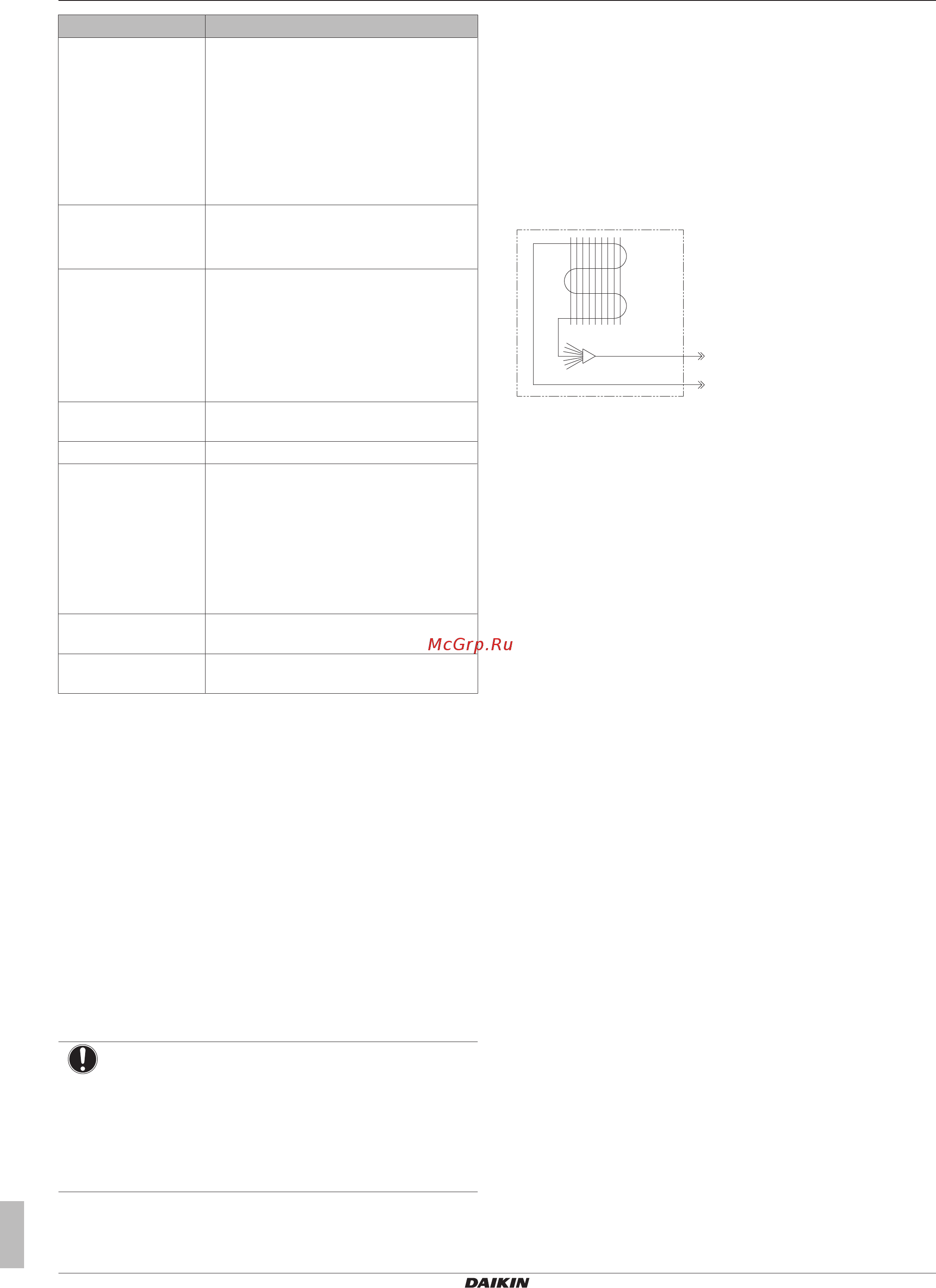

11.1 Схема трубопроводов:
Внутренний блок
b
a
c
a Соединение трубопровода жидкого хладагента
b Соединение трубопровода газообразного хладагента
c Теплообменник
