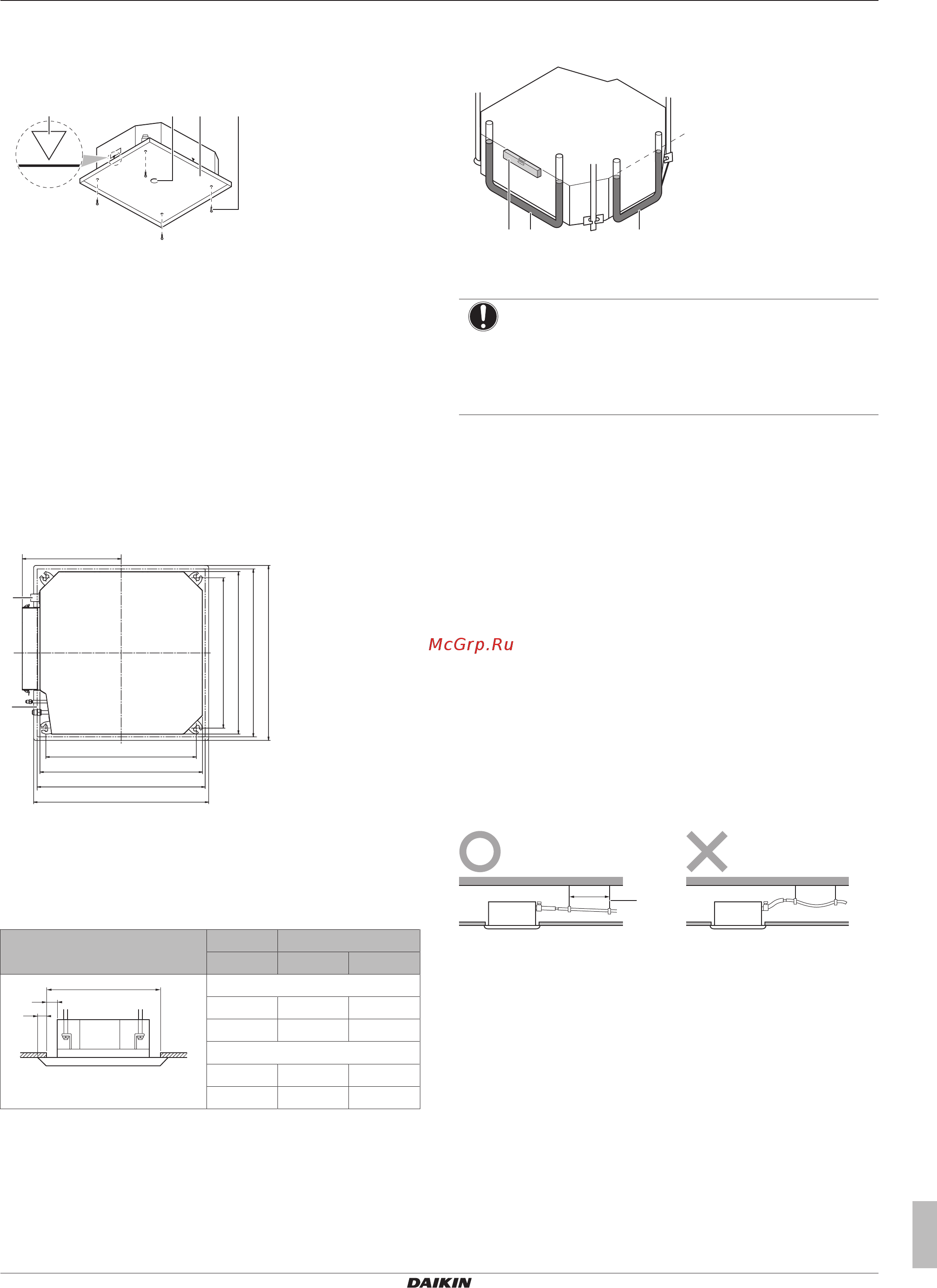

![Daikin FFA60A2VEB [15/40] Монтаж](/views2/1760802/page15/bgf.png)
6 Монтаж
Справочное руководство для монтажника и пользователя
15
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
▪ Бумажный шаблон для монтажа (верх упаковки).
Воспользуйтесь бумажным шаблоном для определения
правильного расположения по горизонтали. В шаблоне
указаны все необходимые размеры и параметры центровки.
Бумажный шаблон можно закрепить на блоке.
a cb d
a Центр блока
b Центр отверстия в потолке
c Бумажный шаблон для монтажа (верх упаковки)
d Винты (в комплекте принадлежностей)
▪ Отверстие в потолке и блок:
▪ Проследите за соблюдением указанных далее размеров
отверстия в потолке:
Минимум: 585мм, чтобы блок вошел в отверстие.
Максимум: 660 мм при установке вместе с BYFQ60B или
595мм при установке вместе с BYFQ60C, чтобы установить
декоративную панель с достаточным наложением на
подвесной потолок. Если отверстие в потолке превышает
указанный размер, уменьшите его с помощью
дополнительного потолочного материала.
▪ Проследите за центровкой блока и его подвесных
кронштейнов (подвески) в пределах отверстия в потолке.
(mm)
c
d
A
B
A
B
533
350
575
c
d
533
575
b
a
A 585~660мм: при установке вместе с BYFQ60B
585~595мм: при установке вместе с BYFQ60C
B 700мм: при установке вместе с BYFQ60B
620мм: при установке вместе с BYFQ60C
a Сливной трубопровод
b Трубопровод хладагента
c Шаг подвесной скобы
d Блок
то…
Если A… B C
A
C
B
BYFQ60B
≥585мм 5мм 57,5мм
≤660мм 42,5мм 20мм
BYFQ60C
≥585мм 5мм 17,5мм
≤595мм 10мм 12,5мм
A Отверстие в подвесном потолке
B Расстояние от блока до отверстия в потолке
C Наложение декоративной панели на подвесной потолок
▪ Уровень. Проверьте выравнивание блока по всем 4 углам с
помощью ватерпаса или виниловой трубки, наполненной
водой.
c
bba
a Уровень
b Виниловая трубка
c Уровень воды
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможное следствие: Если блок накренился против
направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня
может не сработать, из-за чего вода вытечет.
6.2.3 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Трубопроводы, направленные вверх. При монтаже с
уклоном трубопроводы можно прокладывать направленными
вверх.
▪ Наклон сливного шланга: 0~75 мм во избежание
избыточного натяжения и образования пузырьков воздуха.
▪ Трубопроводы, направленные вверх: ≤300 мм от блока,
≤630~675 мм (в зависимости от декоративной панели)
перпендикулярно к блоку.
