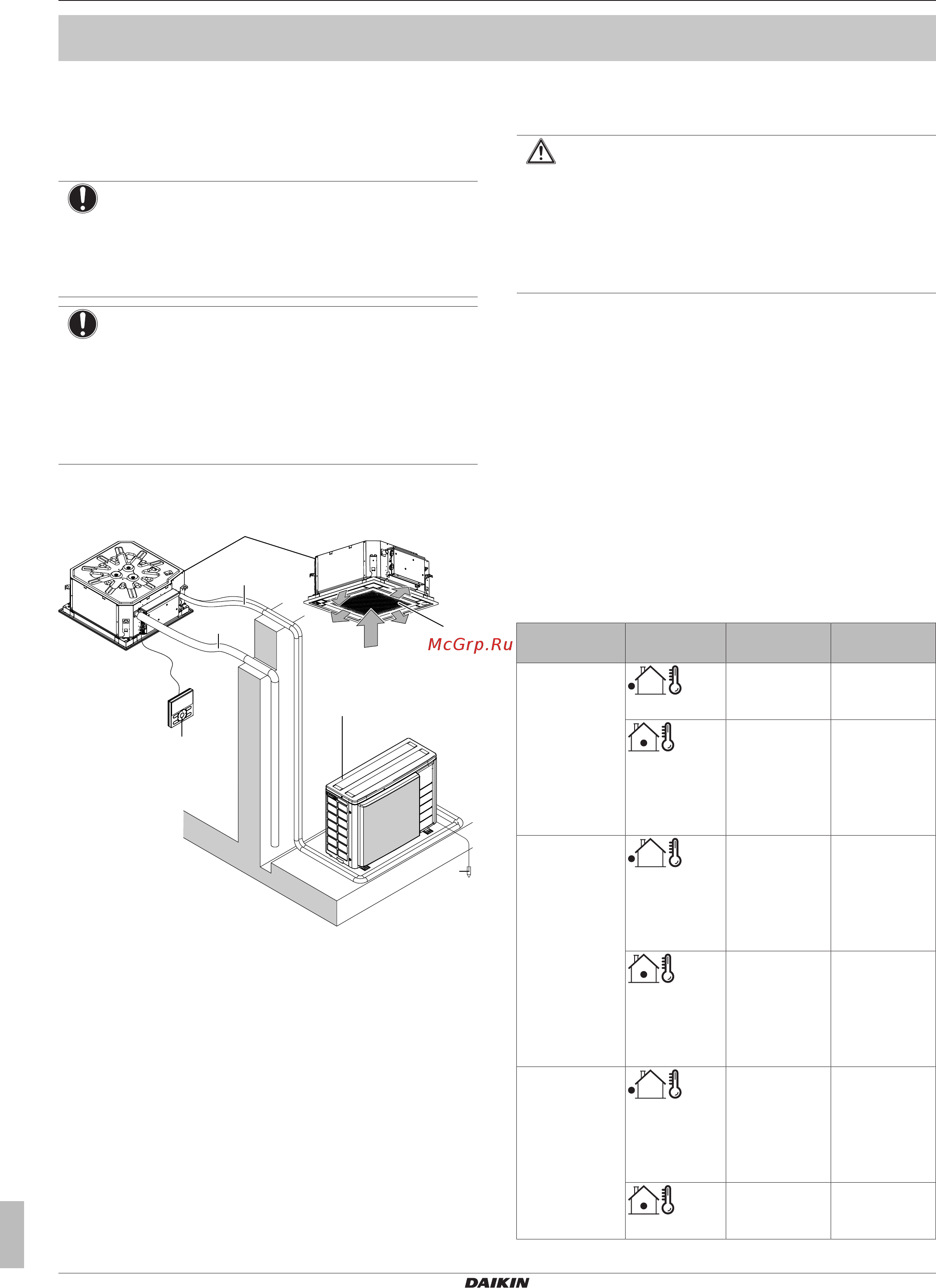

![Daikin FFA50A2VEB9 [14/24] Операция](/views2/1760800/page14/bge.png)
9 О системе
Руководство по монтажу и эксплуатации
14
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P456960-1B – 2018.08
Пользователю
9 О системе
Внутренний блок кондиционера типа «сплит-система» может
работать как на охлаждение, так и на обогрев.
ПРИМЕЧАНИЕ
НЕ пользуйтесь системой в целях, отличных от ее
прямого назначения. Во избежание снижения качества
работы блока НЕ пользуйтесь им для охлаждения
высокоточных измерительных приборов, продуктов
питания, растений, животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для
будущего расширения системы) приведена в
инженерно-технических данных. С этой информацией
следует ознакомиться. За информацией и
профессиональными рекомендациями обращайтесь к
монтажнику.
9.1 Компоновка системы
a
b
c
d
e
i
f
g
h
a Внутренний блок
b Наружный блок
c Пользовательский интерфейс
d Забор воздуха
e Выброс воздуха
f Трубопровод хладагента + соединительный кабель
g Сливная труба
h Заземление
i Воздухозаборная решетка и воздушный фильтр
9.2 Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям
внутри контроллера.
▪ НЕ снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень
опасно и чревато серьезным ущербом здоровью.
Для проведения проверки и регулировки
внутренних частей обращайтесь к своему дилеру.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Дополнительную информацию о пользовательском интерфейсе
см. в руководстве по его эксплуатации.
10 Операция
10.1 Рабочий диапазон
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Приведенная ниже таблица относится к системам с наружным
блоком, работающим на хладагенте R410A:
Наружные
блоки
Охлаждение Обогрев
RR71~125 –15~46°Cпо
сухому
термометру
—
18~37°Cпо
сухому
термометру
12~28°Cпо
влажному
термометру
—
RQ71~125 –5~46°Cпо
сухому
термометру
–9~21°Cпо
сухому
термометру
–10~15°Cпо
влажному
термометру
18~37°Cпо
сухому
термометру
12~28°Cпо
влажному
термометру
10~27°Cпо
сухому
термометру
RXS25~60 –10~46°Cпо
сухому
термометру
–15~24°Cпо
сухому
термометру
–16~18°Cпо
влажному
термометру
18~32°Cпо
сухому
термометру
10~30°Cпо
сухому
термометру
