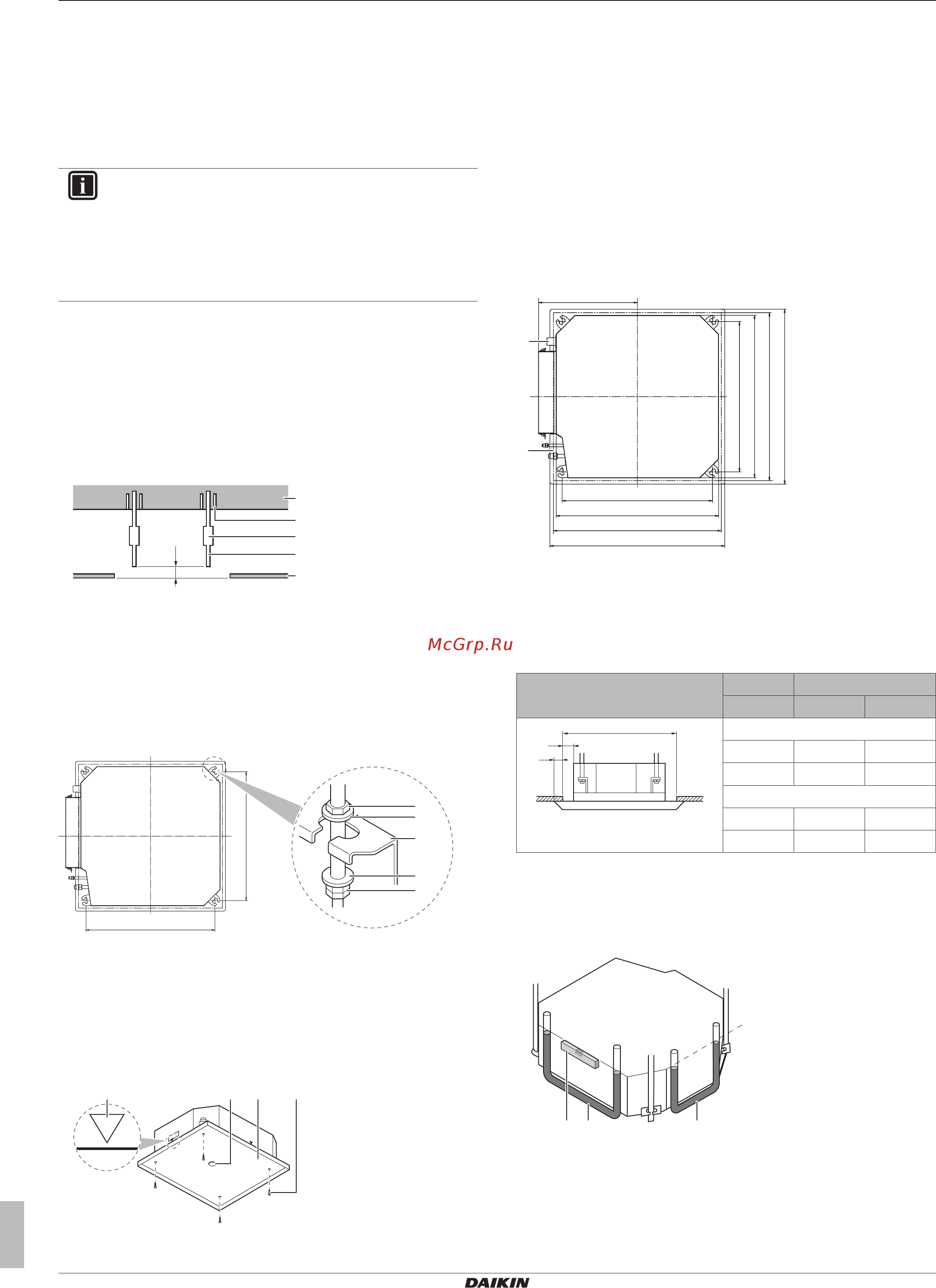

4 Монтаж
Руководство по монтажу и эксплуатации
6
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P456960-1B – 2018.08
4 Монтаж
4.1 Монтаж внутреннего агрегата
4.1.1 Указания по установке внутреннего
блока
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке
дополнительного оборудования прочитайте также
инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
▪ Декоративная панель. Декоративная панель монтируется
только после установки блока.
▪ Прочность потолка. Убедитесь в том, что потолок
достаточно прочный и выдерживает вес блока. Если потолок
недостаточно прочен, укрепите его перед монтажом блока.
▪ С уже имеющимися потолками пользуйтесь анкерами.
▪ С новыми потолками применяются утопленные вставки или
анкеры и иные крепежные элементы, которые
приобретаются на месте.
A
c
b
d
e
a
A 50~100мм
a Потолочная плита
b Анкер
c Длинная муфта или скоба
d Подвесной болт
e Подвесной потолок
▪ Подвесные болты. Для монтажа используйте подвесные
болты M8~M10. Прикрепите подвесной кронштейн к
подвесному болту. Прочно закрепите подвесной кронштейн
сверху и снизу с помощью гаек с шайбами.
(mm)
a1
b
b
a2
c
4×
533
533
a1 Гайка (приобретается на месте)
a2 Сдвоенная гайка (приобретается на месте)
b Шайба (в комплекте принадлежностей)
c Подвесной кронштейн (закреплен на блоке)
▪ Бумажный шаблон для монтажа (верх упаковки).
Воспользуйтесь бумажным шаблоном для определения
правильного расположения по горизонтали. В шаблоне
указаны все необходимые размеры и параметры центровки.
Бумажный шаблон можно закрепить на блоке.
a cb d
a Центр блока
b Центр отверстия в потолке
c Бумажный шаблон для монтажа (верх упаковки)
d Винты (в комплекте принадлежностей)
▪ Отверстие в потолке и блок:
▪ Проследите за соблюдением указанных далее размеров
отверстия в потолке:
Минимум: 585мм, чтобы блок вошел в отверстие.
Максимум: 660 мм при установке вместе с BYFQ60B или
595мм при установке вместе с BYFQ60C, чтобы установить
декоративную панель с достаточным наложением на
подвесной потолок. Если отверстие в потолке превышает
указанный размер, уменьшите его с помощью
дополнительного потолочного материала.
▪ Проследите за центровкой блока и его подвесных
кронштейнов (подвески) в пределах отверстия в потолке.
(mm)
c
d
A
B
A
B
533
350
575
c
d
533
575
b
a
A 585~660мм: при установке вместе с BYFQ60B
585~595мм: при установке вместе с BYFQ60C
B 700мм: при установке вместе с BYFQ60B
620мм: при установке вместе с BYFQ60C
a Сливной трубопровод
b Трубопровод хладагента
c Шаг подвесной скобы
d Блок
то…
Если A… B C
A
C
B
BYFQ60B
≥585мм 5мм 57,5мм
≤660мм 42,5мм 20мм
BYFQ60C
≥585мм 5мм 17,5мм
≤595мм 10мм 12,5мм
A Отверстие в подвесном потолке
B Расстояние от блока до отверстия в потолке
C Наложение декоративной панели на подвесной потолок
▪ Уровень. Проверьте выравнивание блока по всем 4 углам с
помощью ватерпаса или виниловой трубки, наполненной
водой.
c
bba
a Уровень
b Виниловая трубка
c Уровень воды
