4 Монтаж
Руководство по монтажу и эксплуатации
8
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P456960-1B – 2018.08

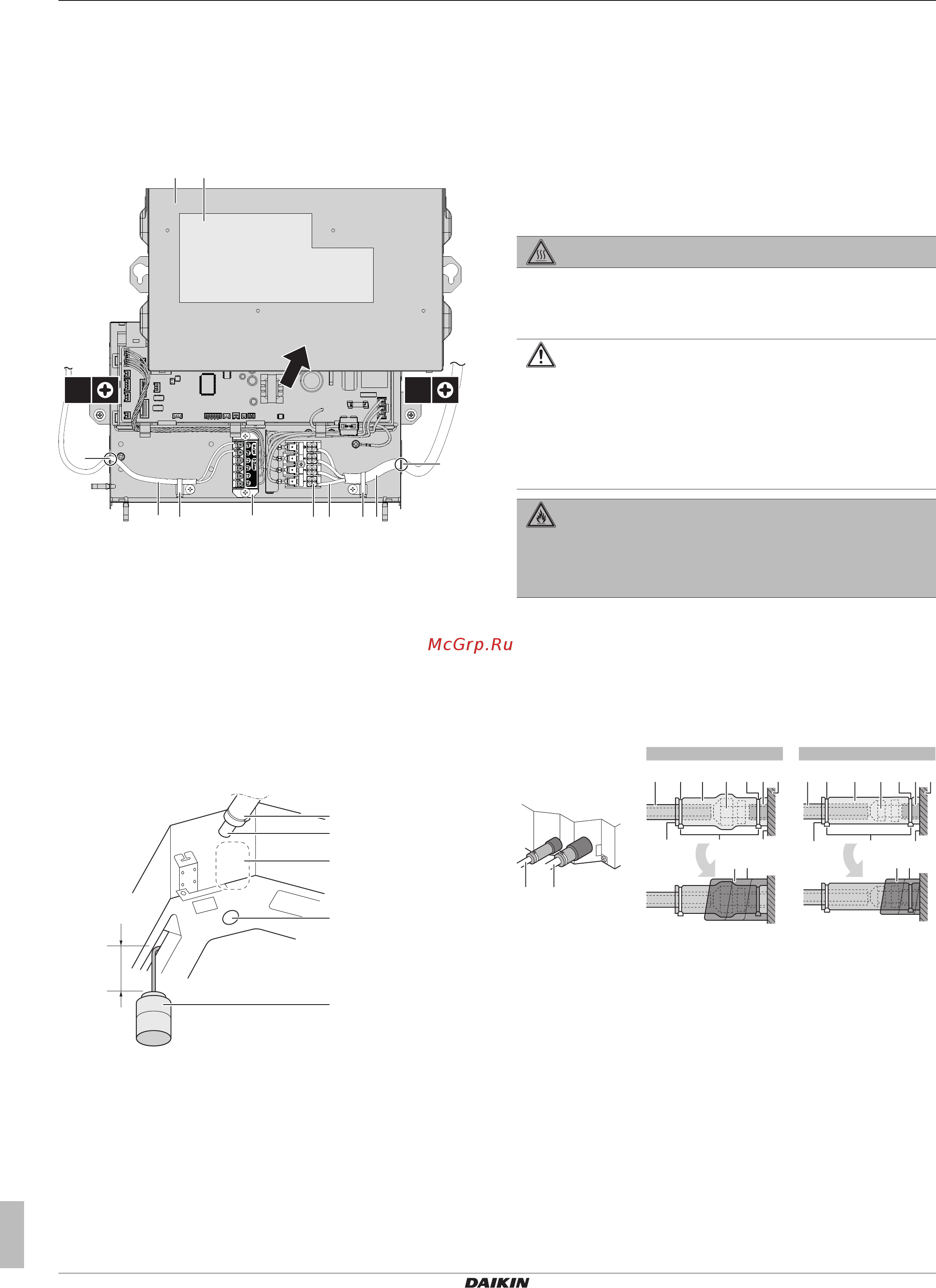

Если прокладка электропроводки еще не завершена
1 Временно подсоедините электропроводку.
▪ Снимите крышку блока управления (a).
▪ Подайте однофазное напряжение питания (50 Гц, 230 В)
на контакты № 1 и 2 клеммной колодки,
соответствующие электропитанию (d) и заземлению (c).
▪ Установите крышку блока управления на место (a).
g
g
f
d bc eei
1×1×
1
1
a h
2
a Крышка блока управления
b Проводка, соединяющая блоки друг с другом
c Кабель заземления
d Клеммная колодка электропитания
e Хомут
f Клеммная колодка для проводов цепи передачи
g Отверстие для кабелей
h Наклейка с электрической схемой (сзади крышки
распределительной коробки)
i Проводка удаленного контроллера
2 Включите электропитание.
3 Запустите блок в режиме охлаждения (см. параграф
"6.2Порядок выполнения пробного запуска"на стр.11).
4 Постепенно заливая примерно 1литр воды через отверстие
для выпуска воздуха, выполните проверку на протечки.
≥100 mm
e
d
c
b
a
a Пластмассовая лейка
b Сервисное сливное отверстие (с резиновой пробкой).
Используйте это отверстие для удаления воды из
сливного поддона.
c Расположение дренажного насоса
d Подсоединение сливной трубы
e Сливная труба
5 Отключите электропитание.
6 Отсоедините электропроводку.
▪ Снимите крышку блока управления.
▪ Отсоедините подачу электропитания и заземление.
▪ Установите крышку блока управления на место.
Если прокладка электропроводки завершена...
1 Запустите блок в режиме охлаждения (см. параграф
"6.2Порядок выполнения пробного запуска"на стр.11).
2 Постепенно заливая примерно 1литр воды через отверстие
для выпуска воздуха, выполните проверку на протечки (см.
параграф "Если прокладка электропроводки еще не
завершена"на стр.8)..
4.2 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
4.2.1 Соединение трубопровода хладагента
с внутренним агрегатом
ПРЕДОСТЕРЕЖЕНИЕ
Охлаждающий трубопровод и его элементы
монтируются в таком положении, в котором они не
подвергаются воздействию вызывающих коррозию
веществ, если только конструкционные элементы,
содержащие хладагент, не изготовлены из
коррозионно-стойких материалов или не защищены
надежно от коррозии.
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 (если применяется
именно он) умеренно горюч. Тип хладагента
указывается в характеристиках наружного блока.
▪ Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
▪ Соединения с накидными гайками. Трубопровод
хладагента подсоединяется к блоку с помощью соединений с
накидными гайками.
▪ Изоляция. Изоляция трубопровода хладагента внутреннего
блока выполняется в следующем порядке:
A B
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
AB
1
A Трубопровод газообразного хладагента
B Трубопровод жидкого хладагента
a Изоляционный материал (приобретается на месте)
b Кабельная стяжка (принадлежность)
c Изоляторы: большого размера (трубопровод
газообразного хладагента), малого размера
(трубопровод жидкого хладагента) (принадлежности)
d Накидная гайка (закреплена на блоке)
e Соединение трубопровода хладагента (с блоком)
f Блок
g Уплотнительные подушки: среднего размера 1
(трубопровод газообразного хладагента), среднего
размера 2 (трубопровод жидкого хладагента)
(принадлежности)
1 Заделайте швы в изоляционном материале.
2 Закрепите на основании блока.
3 Затяните кабельные стяжки на изоляционном
материале.
4 Оберните уплотнительную подушку от основания блока
до верха накидной гайки.
