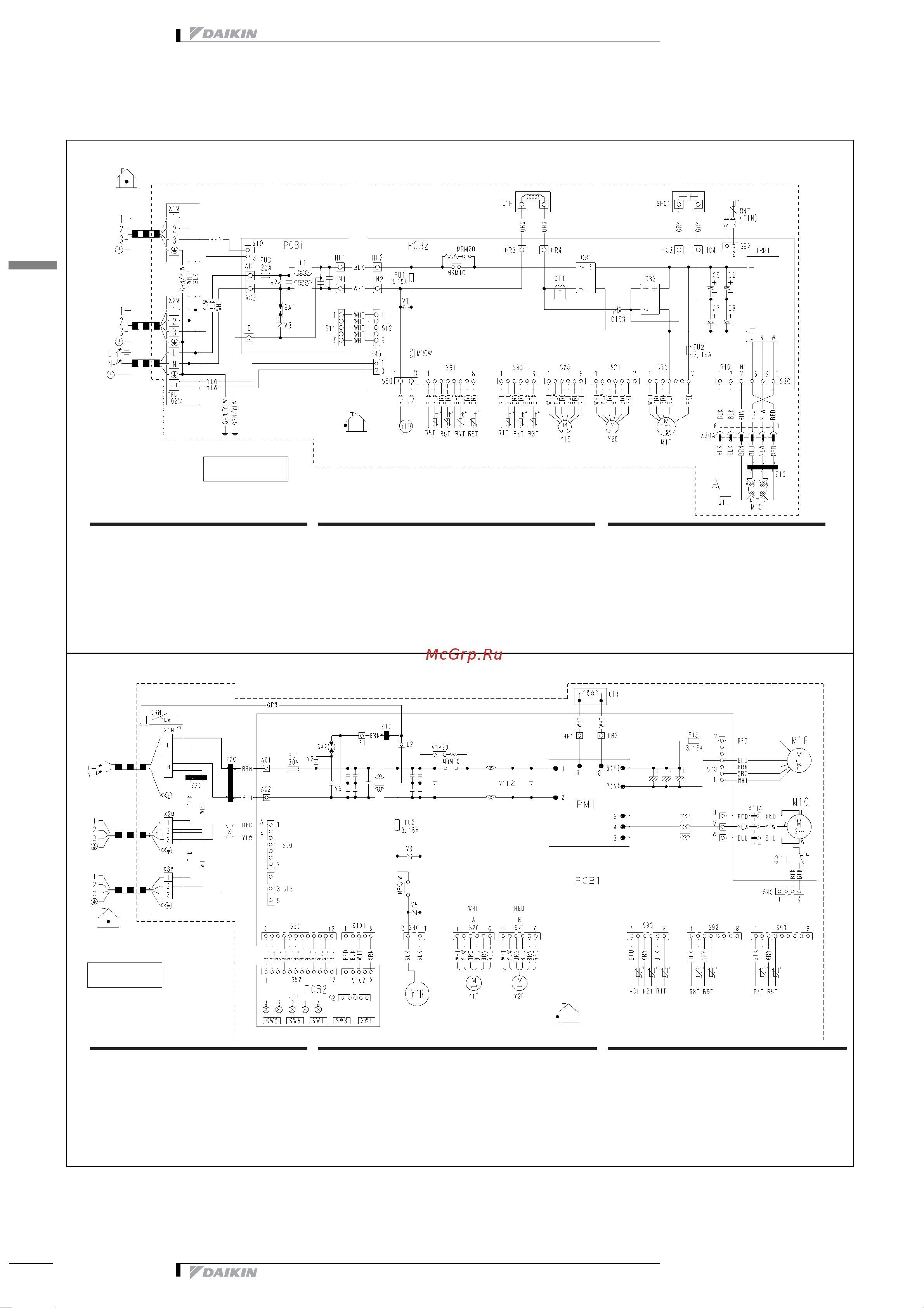

8 Монтажная схема
8 - 1 Монтажная схема
3D039565A
2MXS40D
C5∼C8, SHC1 : Конденсатор
CT1 : Трансформатор тока
DB1, DB3 : Диодный мостик
F1U∼F3U : Плавкий предохранитель
L:Под напряжением
L1 : Теплообменник
L1R : Реактор
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
MRCW, MRM10,
MRM20 : Магнитное реле
N:Нейтраль
OIS3 : Твердотельное реле
PCB1, PCB2 : Печатная плата
Q1L : Устройство защиты от перегрузки
R1T∼R8T : Термистор
SA1 : Поглотитель перенапряжений
TFU : Плавкая вставка
TRM1 : Транзисторный модуль
V1, V2, V3 : Варистор
X1M, X2M : Контактная пластина
Y1E, Y2E : Катушка электронного расширительного клапана
Y1R : Катушка реверсивного электромагнитного клапана
Z1C : Ферритовый сердечник
g
Местная проводка
R : Защитное заземление
S10∼S12, S20, S21, S30
S40, S45, S70, S80, S90∼S92,
HL1, HL2, HN1, HN2, HR3, HR4,
AC1, AC2, HC3, HC4, E, X30A : Соединитель
Электропитание
∼50Hz 220-240V
∼60Hz 220-230V
Внутр.
Помещение B
Помещение A
(Помещение A)
(конденсатор)
(выпуск)
(Помещение B)
(наружн.)
(Помещение
A)
(Помещение
B)
Трубопровод
для газа
Наружн.
(Помещение A)
(Помещение B)
Трубопровод
для
жидкости
Цвета
BLK: Черный /BRN:коричневый / WHT: Белый / RED: Красный / BLU: Синий / GRY: Серый /ORG:Оранжевый / YLW: Желтый
3D051011-1
2MXS52E
Z1C∼Z3C : Ферритовый сердечник
X1M∼X3M : Контактная пластина
Y1E∼Y3E : Катушка электронного расширительного
клапана
V2,V3,V5,V6,V11 : Варистор
SA2 : Поглотитель перенапряжений
FU1, FU2, FU3 : Плавкий предохранитель
AC1, AC2
U, V, W, X11A
E1, E2
HR1, HR2 : Соединитель
MRM10, MRM20
MRC/W
: Магнитное реле
R1T∼R5T
R8T, R9T : Термистор
S2∼S102 : Соединитель
LED1∼LED4
LEDA : Контрольная лампа
L:Под напряжением
N:Нейтраль
S1W : Двухпозиционный переключатель принудительной работы
(SW1)
S2W : Селекторный переключатель (SW2)
S3W : Переключатель проверки ошибки проводки (SW3)
S4W : Переключатель приоритета установки в помещении (SW4)
S5W : Переключатель установки тихого ночного режима (SW5)
g
Местная проводка
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
L1R : Реактор
Q1L : Устройство защиты от перегрузки
PM1 : Модуль питания
PCB1, 2 : Печатная плата
Y1R : Реверсивный электромагнитный клапан
Листовой металл : Клеммная колодка, крепежная пластина
Электропитание
К внутреннему блоку
Помещение B
Помещение A
(Помещение B)(Помещение A)
(конденсатор)
(выпуск)
(Трубопровод
для газа)
(наружн.)
(Помещение A) (Помещение B)
(Трубопровод
для жидкости)
Внутр.
Наружн.
Листовой
металл
