Dryfast DH 110 A(B) X [18/20] Раздел 09 инструкция по монтажу дистанционного термостата

SD405452V3/Стр. 18.

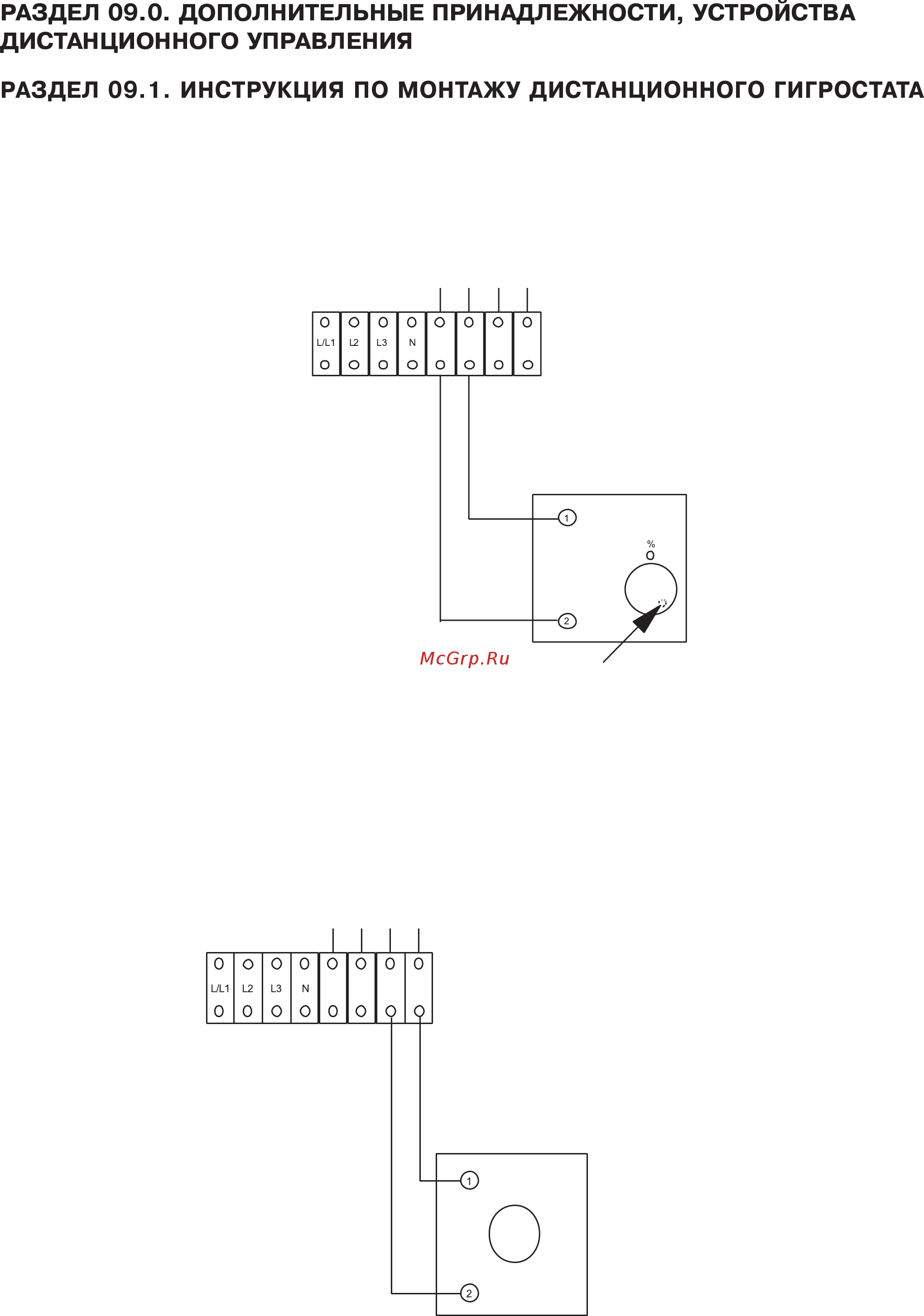

Перед началом монтажа отключите электропитание агрегата. Снимите панель агрегата, за которой расположен

клеммный блок для подсоединения кабеля электропитания. Подключите дистанционный гигростат к агрегату в

соответствии со схемой, приведенной ниже. Для подключения используйте кабель с сечением проводников не

менее 0,5 мм

ФИОЛЕТОВЫЙ

РАЗДЕЛ 09.2. ИНСТРУКЦИЯ ПО МОНТАЖУ ДИСТАНЦИОННОГО ТЕРМОСТАТА

Перед началом монтажа отключите электропитание агрегата.

Снимите панель агрегата, за которой расположен клеммный блок для подсоединения кабеля электропитания.

Подключите дистанционный термостат к агрегату, как показано ниже. Для подключения используйте кабель с сечеL

нием проводников не менее 0,5 мм

РОЗОВЫЙ

ЗЕЛЕНЫЙ/

КРАСНЫЙ

КЛЕММНАЯ КОЛОДКА

АГРЕГАТА

РОЗОВЫЙ

ДИСТАНЦИОННЫЙ ГИГРОСТАТ

ДЛЯ ДОСТУПА К КЛЕММНОЙ КОЛОДКЕ СНИМИТЕ ПОВОРОТНУЮ

РУЧКУ, ВЫКРУТИТЕ ВИНТ И СНИМИТЕ КРЫШКУ

ФИОЛЕТОВЫЙ

РОЗОВЫЙ

ЗЕЛЕНЫЙ/

КРАСНЫЙ

КЛЕММНАЯ КОЛОДКА

АГРЕГАТА

РОЗОВЫЙ

ДИСТАНЦИОННЫЙ ГИГРОСТАТ

ДЛЯ ДОСТУПА К КЛЕММНОЙ КОЛОДКЕ

СНИМИТЕ ПОВОРОТНУЮ РУЧКУ, ВЫКРУТИТЕ

ВИНТ И СНИМИТЕ КРЫШКУ
