Dryfast DH 110 A(B) X [9/20] Раздел 06 холодильный контур
![Dryfast DH 110 A(B) X [9/20] Раздел 06 холодильный контур](/views2/1762251/page9/bg9.png)
SD405452V3/Стр. 9.

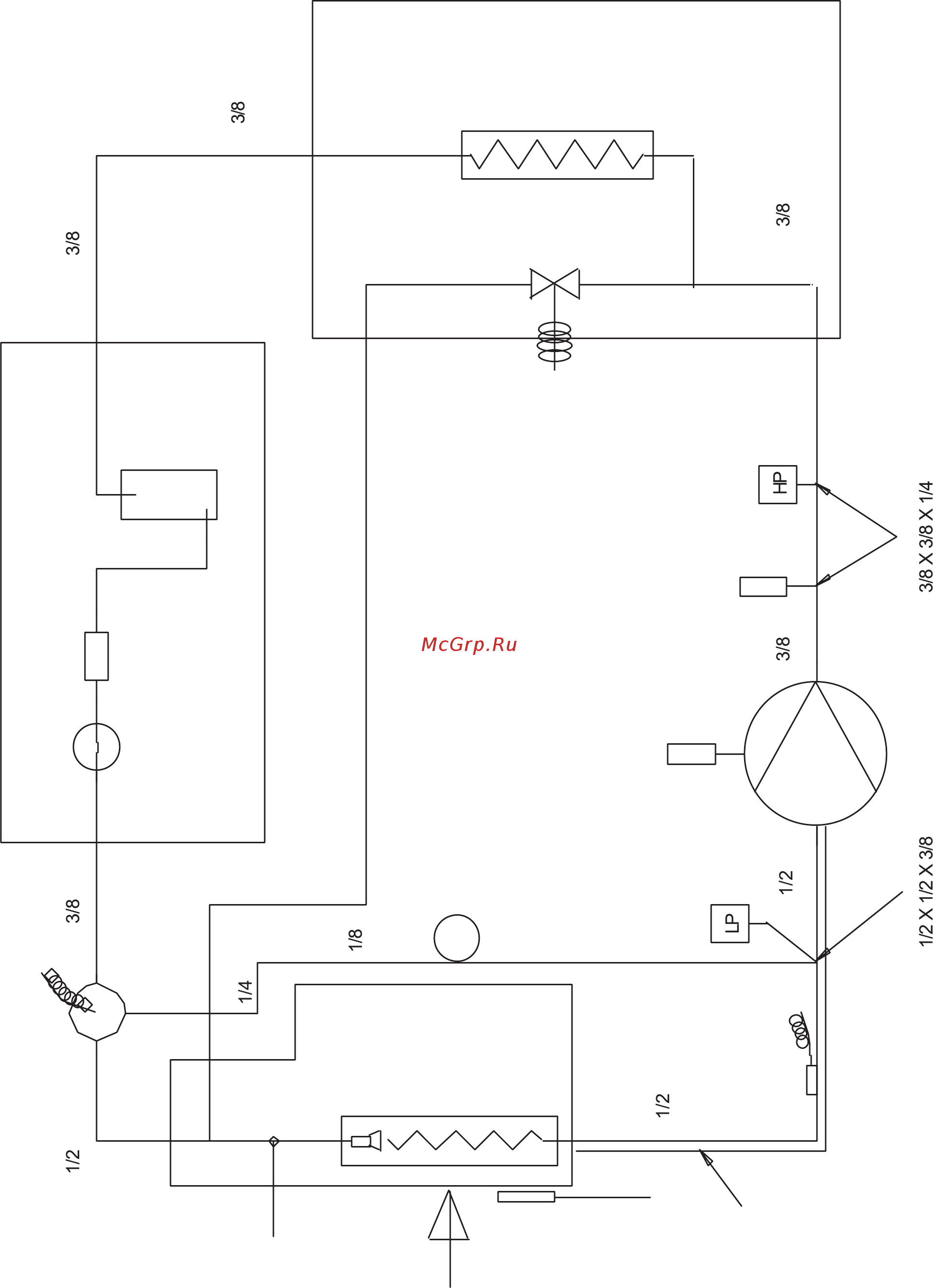

РАЗДЕЛ 06.0. ХОЛОДИЛЬНЫЙ КОНТУР
ФИЛЬТРL
ОСУШИТЕЛЬ
ВИБРОИЗОЛЯТОР
(ТРУБКА НАРУЖН.
ДИАМ. 1/8,
3 ВИТКА ДИАМ. 40 мм)
СМОТРОВОЕ СТЕКЛО В
ЖИДКОСТНОЙ ЛИНИИ
ТЕРМОБАЛL
ЛОН ТРВ
КЛАПАН СИСТЕМЫ ЗАЩИТЫ
ОТ ЗАМОРАЖИВАНИЯ
КОМПРЕССОР
ИСПАРИL
ТЕЛЬ
КОНДЕНСАТОР С ВОЗДУШL
НЫМ ОХЛАЖДЕНИЕМ
РЕСИВЕР
ТРВ
КЛАПАН ШРЕДЕРА НА
СТОРОНЕ НИЗКОГО
ДАВЛЕНИЯ
КЛАПАН ШРЕДЕРА НА
СТОРОНЕ ВЫСОКОГО
ДАВЛЕНИЯ
СЕРВИСНЫЙ
ПАТРУБОК
ВХОД
ВОЗДУХА
ДАТЧИК
ЗАЩИТЫ
ОТ ЗАМОL
РАЖИВАL
НИЯ
ИЗОЛЯЦИЯ
РЕЛЕ НИЗКОГО
ДАВЛЕНИЯ
РЕЛЕ ВЫСОКОГО
ДАВЛЕНИЯ
УЗЕЛ РЕСИВЕРА/ОСУШИТЕЛЯ
ТЕРМОБАЛЛОН ДОЛЖЕН БЫТЬ
УСТАНОВЛЕН В ПОЛОЖЕНИЕ «10
ЧАСОВ» И ТЕПЛОИЗОЛИРОВАН
