SD405452V3/Стр. 2.
РАЗДЕЛ 01.0. ИНСТРУКЦИЯ ПО МОНТАЖУ / ПРОВЕРКИ, ВЫПОЛНЯЕМЫЕ
ПОЛЬЗОВАТЕЛЕМ
ПРАВИЛА БЕЗОПАСНОГО МОНТАЖА И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Агрегат содержит электрические и вращающиеся узлы, поэтому все работы по его обслуживанию и ремонту должны
выполнять ТОЛЬКО квалифицированные специалисты (см. раздел “Гарантийные обязательства”). ПЕРЕД СНЯТИЕМ
ПАНЕЛЕЙ ИЛИ НАЧАЛОМ ЛЮБЫХ РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АГРЕГАТА ОТКЛЮЧИТЕ ЕГО ОТ СЕТИ
ЭЛЕКТРОПИТАНИЯ.

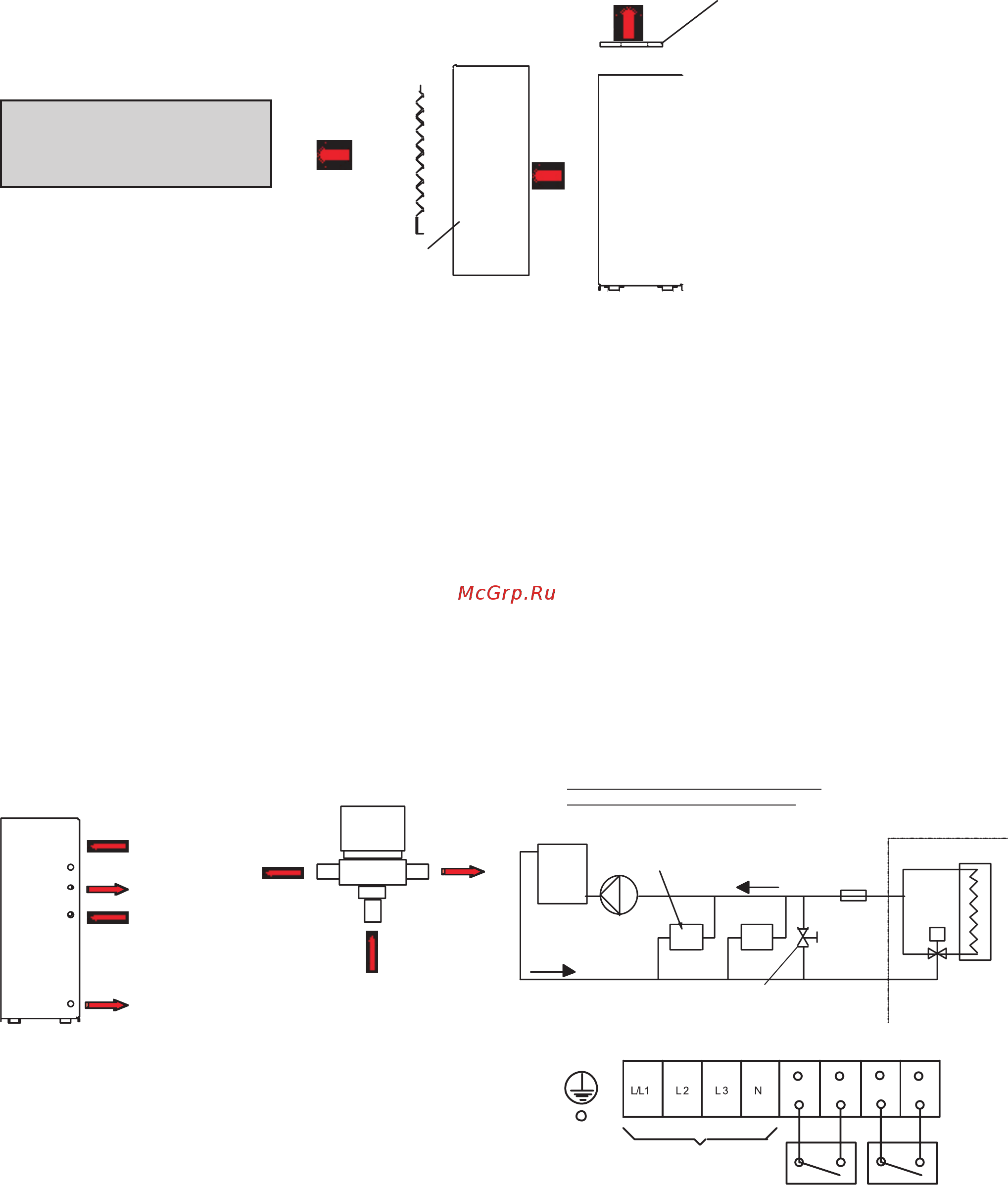

МОНТАЖ. МОДЕЛЬ DH75/110
Рис. 1
СТАНДАРТНЫЙ
АГРЕГАТ
ДЛЯ ДОСТУПА К КЛЕММНОЙ
КОЛОДКЕ, ПРЕДНАЗНАЧЕННОЙ
ДЛЯ ПОДСОЕДИНЕНИЯ КАБЕЛЯ
ЭЛЕКТРОПИТАНИЯ, ВЫКРУТИТЕ
4 ВИНТА И СНИМИТЕ ПАНЕЛЬ
РЕШЕТКА
ВНИМАНИЕ!
Прежде чем снять панели,
снимите решетку агрегата.
ПАНЕЛЯМИ ОСНАЩЕ
НЫ ТОЛЬКО СТАН
ДАРТНЫЕ АГРЕГАТЫ
ФИКСИРУЮЩИЕ ВИНТЫ (3)
РАСПОЛОЖЕНЫ ЗА РЕШЕТКОЙ
СТАНДАРТНЫЕ АГРЕГАТЫ И
АГРЕГАТЫ TTW
ПОДКЛЮЧЕНИЕ
ЭЛЕКТРОПИТАНИЯ
ЧЕРЕЗ УСТРОЙСТВО
ЗАЩИТЫ
ДИСТАНЦИОННЫЙ
ГИГРОСТАТ, 12 В
ДИСТАНЦИОННЫЙ
ТЕРМОСТАТ, 12 В,
ДЛЯ АГРЕГАТОВ С
КАЛОРИФЕРОМ
ПОСТАВЛЯЮТСЯ
КОМПАНИЕЙ
CALOREX
ПОСТАВЛЯЮТСЯ
КОМПАНИЕЙ CALOREX
ВВОД
КАБЕЛЯ
ЭЛЕКТРО
ПИТАНИЯ
ВЫХОД
КАЛОРИФЕРА
ВХОД
КАЛОРИФЕРА
Рис. 2
ШЛАНГ ДЛЯ ОТВОДА
КОНДЕНСАТА
ПАТРУБОК А
ВХОД
ТЕПЛО
ОБМЕН
НИКА
ПАТРУБОК В
ВЫХОД
КАЛОРИФЕРА
ПАТРУБОК АВ
ВХОД КАЛОРИФЕРА
Рис. 4
1. Снимите с агрегата упаковку и установите его на
ровную поверхность. Убедитесь в том, что агрегат
установлен ровно.
2. Снимите панели, как показано на рис. 1 (относится
только к стандартным агрегатам).
3. Параметры источника электропитания должны
соответствовать данным, указанным на заводской
табличке агрегата, а также требованиям Правил устрой
ства электроустановок (ПУЭ) относительно условий
электромонтажа агрегатов во влажных помещениях
(DH75/110 имеет степень защиты IP45).
4. Кабели электропитания должны быть подключены к
клеммной колодке, установленной в коробке с электро
аппаратурой, которая расположена в верхнем углу
агрегата (см. рис. 1, 2 и 4).
Проводники должны быть подключены следующим
образом: краснокоричневый проводник к клемме
ФАЗА, синечерный проводник к клемме НЕЙТРАЛЬ,
заземляющий проводник к клемме заземления.
5. При наличии гигростата и датчиков можно с помо
щью переключателя задать циклический режим работы
вентилятора. При отсутствии гигростата для обеспече
ния надлежащей циркуляции воздуха и уменьшения
конденсации вентиляторы должны работать в непрерыв
ном режиме. Во всех моделях, оснащенных водяным
калорифером низкого давления и/или дистанционным
гигростатом, вентиляторы автоматически включаются
при поступлении запроса на нагревание или осушение
воздуха. На время работы системы оттаивания венти
ляторы отключаются.
6. Агрегат оснащен шлангом для отвода конденсата
и двумя патрубками диаметром 15 мм, расположенны
ми сзади и сбоку агрегата. На заводеизготовителе
шланг подсоединяется к боковому патрубку. Шланг
следует проложить с уклоном, обеспечивающим
беспрепятственный слив конденсата.
МОДЕЛИ С ВОДЯНЫМ КАЛОРИФЕРОМ
НИЗКОГО ДАВЛЕНИЯ
7. Подсоедините водяной контур к патрубкам диа
метром 22 мм, расположенным сбоку агрегата (см.
схему).
8. Рекомендуется установить запорные клапаны для
перекрытия водяного контура при проведении техни
теского обслуживания. Циркуляционный насос выби
рается в соответствии с расчетным расходом воды и
гидравлическим сопротивлением водяного контура
(расход воды 9,6 л/мин, напор 2,8 м вод. ст.).
КОТЕЛ
РАДИАТОРЫ
(ПРИ НАЛИЧИИ)
НАСОС
СИСТЕМА С ВОДЯНЫМ КАЛОРИ
ФЕРОМ НИЗКОГО ДАВЛЕНИЯ
РАСХОДО
МЕР
УРАВНИТЕЛЬНЫЙ КЛАПАН
КОМПОНЕНТЫ ВОДЯНОГО
КАЛОРИФЕРА НИЗКОГО
ДАВЛЕНИЯ, РАСПОЛО
ЖЕННЫЕ В КОРПУСЕ
СУШИТЕЛЯ
3ХОДОВОЙ
ПЕРЕПУСКНОЙ
КЛАПАН С
ЭЛЕКТРО
ПРИВОДОМ
Рис. 3
9. Подсоедините гигростат, как показано на рисунке,
и поверните ручку термостата против часовой стрелки
до упора.
10. После установки водяного калорифера низкого
давления и клапана подключите комнатный термостат
для регулирования температуры воздуха в помещении
(см. рисунок).
ПОДСОЕДИНЕНИЕ ДИСТАНЦИОННОГО
ТЕРМОСТАТА (12 В) И ГИГРОСТАТА
(ДОПОЛНИТЕЛЬНАЯ ПРИНАДЛЕЖНОСТЬ)
