9 Монтаж
Руководство по монтажу и эксплуатации
10
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596264-1B – 2020.06

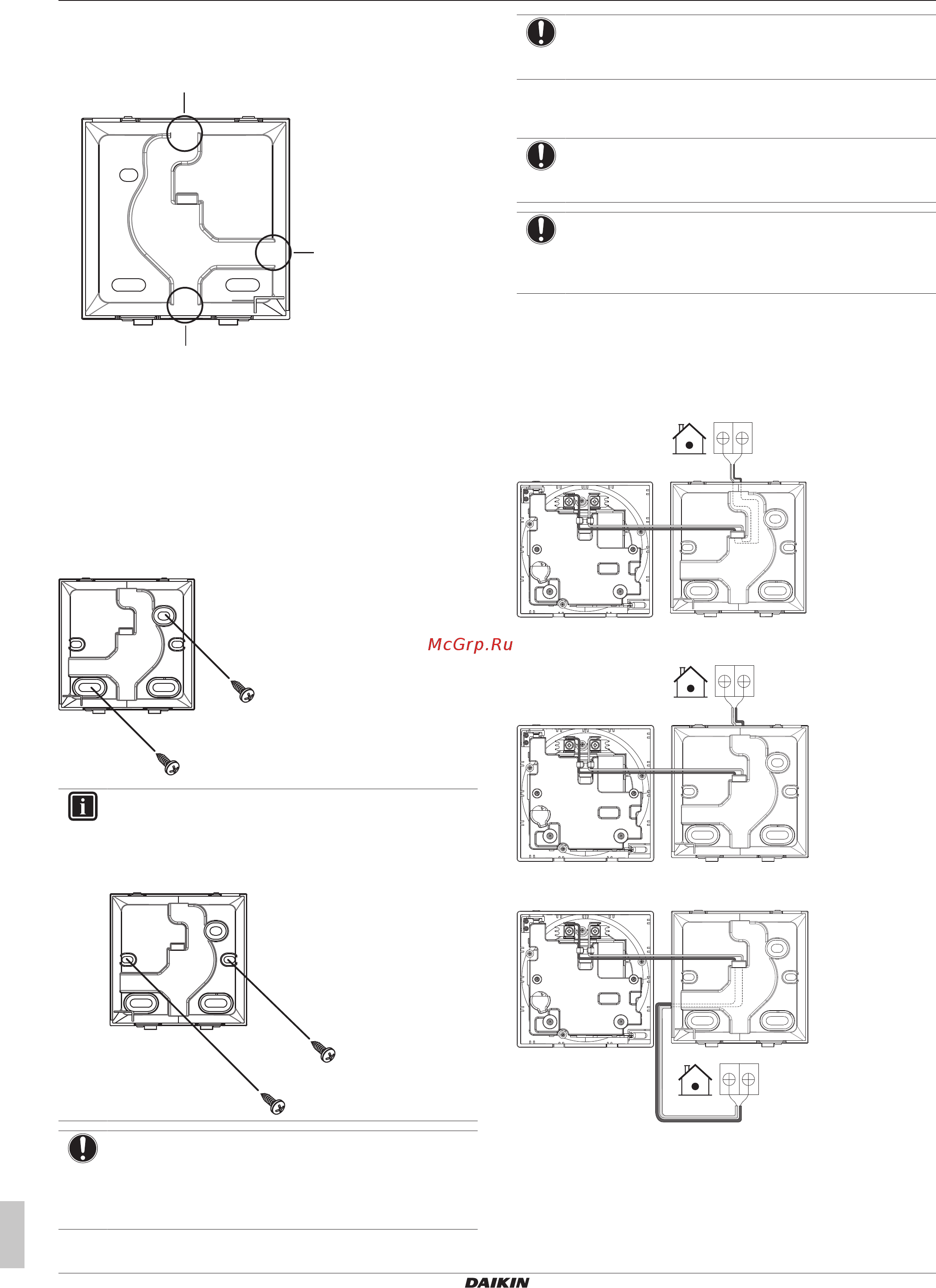

Электропроводку можно подвести сверху, сзади, слева или
снизу. Проделайте отверстие сзади корпуса, как показано на
иллюстрации:
a
b
c
a Подвод электропроводки сверху
b Подвод электропроводки слева
c Подвод электропроводки снизу
Если электропроводка подводится сзади, то ничего снимать не
нужно.
9.1.1 Порядок установки пульта
1 Выньте винты и дюбеля из пакета с принадлежностями.
2 Установите корпус пульта задней стороной на ровную
поверхность.
ИНФОРМАЦИЯ
При необходимости (напр., при установке в
распределительную коробку, смонтированную
заподлицо) корпус крепится сзади с помощью
выбивных отверстий.
ПРИМЕЧАНИЕ
Выполняя монтаж задней части корпуса в
распределительной коробке, смонтированной
заподлицо в стене, проследите за тем, чтобы стена
была абсолютно ровной.
ПРИМЕЧАНИЕ
Следите за тем, чтобы не повредить корпус пульта
перетяжкой крепежных винтов.
9.2 Подключение электропроводки
ПРИМЕЧАНИЕ
Проводка для подключения в комплект поставки НЕ
входит.
ПРИМЕЧАНИЕ
Не прокладывайте проводку электропитания рядом с
управляющими кабелями во избежание (внешних)
электромагнитных помех.
9.2.1 Подсоединение электропроводки
Соедините клеммы P1/P2 пульта с клеммами P1/P2 внутреннего
блока.
Подсоединение сверху
P1P2
Подсоединение сзади
P1P2
Подсоединение слева
P1P2
