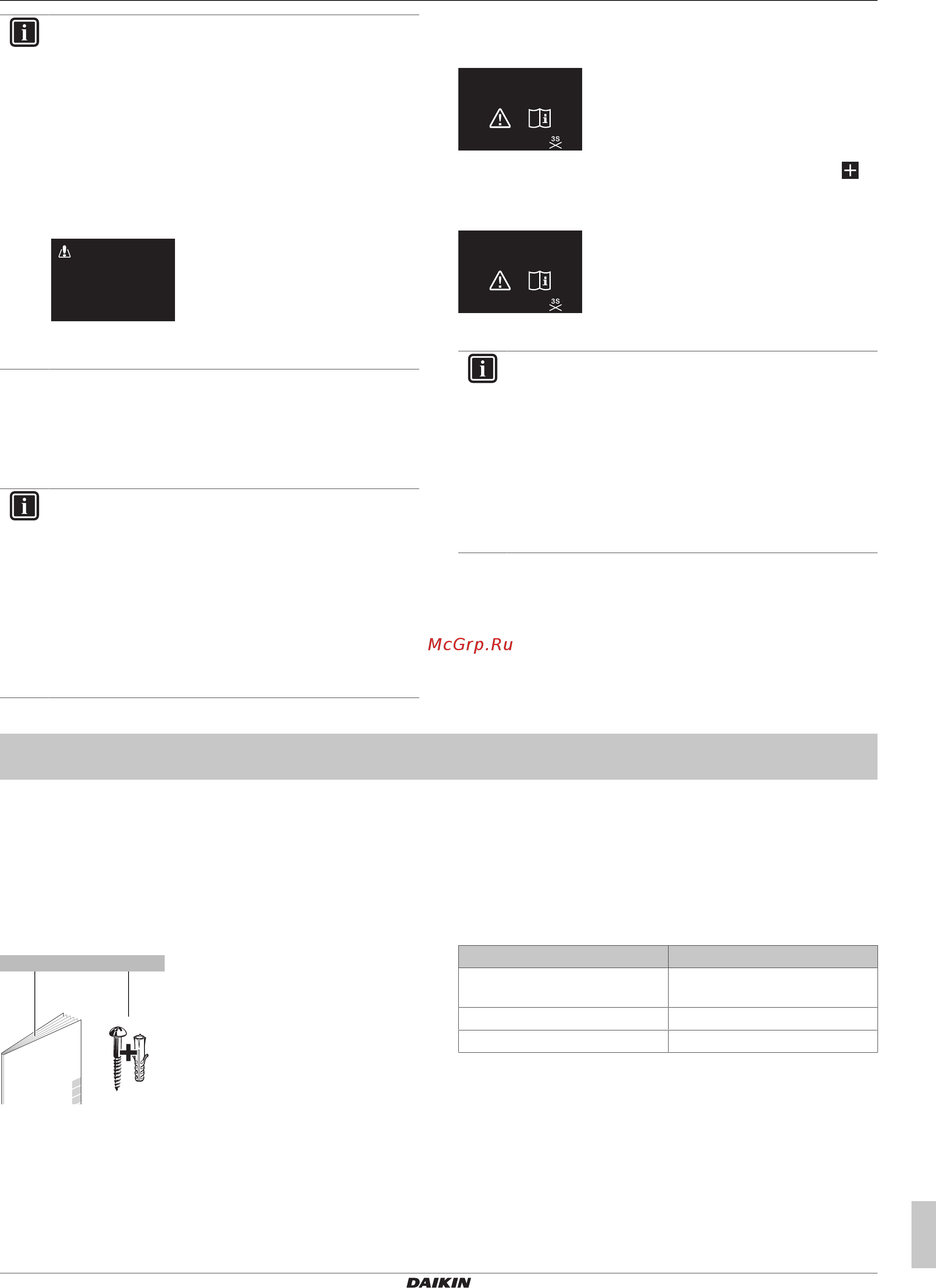

7 Информация о блоке
Руководство по монтажу и эксплуатации
9
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596264-1B – 2020.06
ИНФОРМАЦИЯ
Если пульт настроен на работу в режиме контроля, то в
окне пульта с предупреждениями о сбоях
отображается тот адрес контролируемого помещения,
который выделен неисправному блоку. При работе в
режиме контроля каждому из внутренних блоков
обязательно выделяется уникальный адрес
контролируемого помещения. Адрес контролируемого
помещения можно задать в приложении Madoka
Assistant. Обратите внимание: если протечек
несколько, то на дисплее высвечивается адрес только
первого неисправного блока.
CH-02
1234
О режимах работы пульта подробно рассказывается в
разделе «3.1Пульт управления» [44].
6.2 Обнаружение утечки хладагента
При обнаружении протечки хладагента в системе срабатывает
аварийная сигнализация. Отключив сигнализацию, обратитесь к
своему поставщику оборудования.
ИНФОРМАЦИЯ
▪ Остановить сигнализацию об обнаружении
протечек можно как с пульта, так и из приложения.
Дополнительную информацию о приложении см. в
справочном руководстве для монтажника и
пользователя.
▪ Объем информации, которая отображается в окне
обнаружения протечек хладагента, зависит от
заданного режима работы пульта. Дополнительную
информацию см. в справочном руководстве для
монтажника и пользователя.
6.2.1 Отключение сигнализации утечки
хладагента
A0-11
Unit 00
1 Чтобы отключить сигнализацию, нажмите кнопку и
удерживайте ее в нажатом положении 3секунды.
Результат: Сигнализация отключается.
A0-11
Unit 00
2 Обратитесь к своему продавцу оборудования.
ИНФОРМАЦИЯ
Если пульт настроен на работу в режиме контроля, то
на его дисплее отображается адрес подконтрольного
помещения, где установлен внутренний блок, в
котором произошла утечка. При этом с пульта,
работающего в режиме контроля, нельзя сбросить
аварийный сигнал, который принимает с внутреннего
блока пульт, работающий в обычном режиме или в
режиме аварийной сигнализации. Сбросить аварийный
сигнал, поступающий с внутреннего блока, в котором
произошла утечка, можно только индивидуально.
Для монтажника
7 Информация о блоке
7.1 Распаковка пульта
1 Вскройте коробку.
2 Отложите принадлежности.
a b
1× 2×
a Руководство по монтажу и эксплуатации
b Шурупы и дюбеля (Ø4,0×30)
8 Подготовка
8.1 Требования к электропроводке
Электропроводка должна отвечать нижеперечисленным
условиям:
Характеристики кабелей Значение
Тип Виниловый шнур в оболочке
или кабель (с 2 проводами)
Сечение 0,75~1,25 мм
2
Максимальная длина 500м
9 Монтаж
9.1 Монтаж пульта
Прежде чем приступать к монтажу пульта, необходимо наметить
прокладку проводки и в соответствующем месте проделать
сзади корпуса отверстие.
