11
-

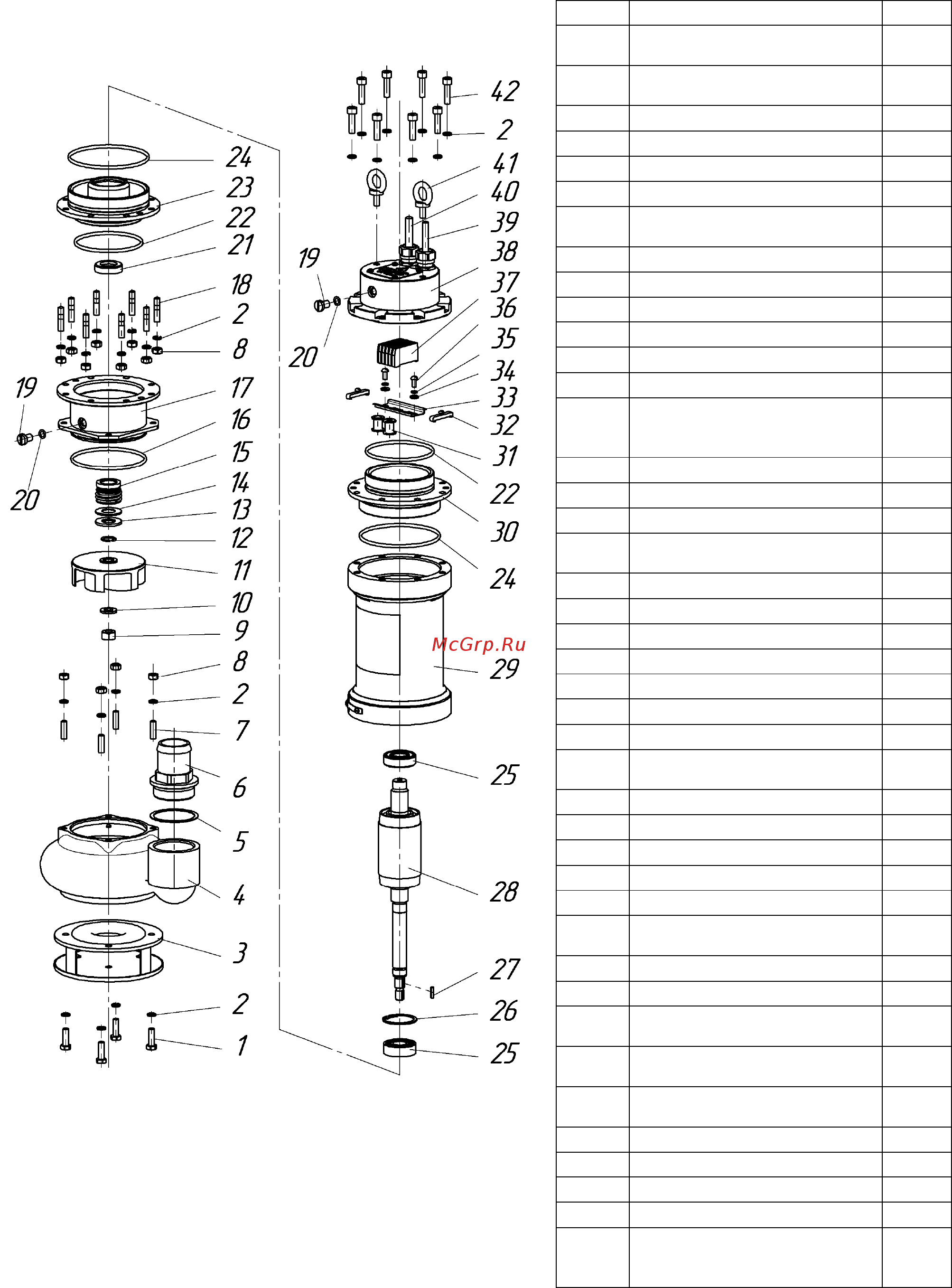

Рисунок 4 – Устройство и схема разборки электронасоса Гном 10-10Ех
Поз. Наименование
Кол.
1
Винт
ГОСТ Р ИСО 4017-М8х20
4
2
Шайба 8 65Г 019
ГОСТ 6402-70
24
3 Подставка 1
4 Корпус насоса 1
5 Прокладка 1
6 Штуцер 1
7
Шпилька М8х16
ГОСТ 22034-76
4
8 Гайка ГОСТ ISO 4032 - М8 12
9 Гайка ГОСТ ISO 4032 – М12 1
10 Шайба 12 ГОСТ 11371-78 1
11 Колесо рабочее 1
12 Кольцо стопорное 1
13 Шайба упорная 1
14 Прокладка
2
наиб.
кол.
15 Механическое уплотнение 1
16 Кольцо 104-110-36 1
17 Корпус уплотнения 1
18
Шпилька М8х25
ГОСТ 22034-76
8
19 Пробка 2
20 Кольцо 010-013-19 2
21 Манжета SCV 20x40x10 1
22 Кольцо 094-100-36 2
23 Щит подшипника нижний 1
24 Кольцо 112-118-36 2
25 Подшипник 6-180204 2
26
Кольцо стопорное
DIN472-47x1,75
1
27 Шпонка 1
28 Ротор 1
29 Статор 1
30 Щит подшипника верхний 1
31 Кольцо уплотнительное 2
32
Ограничитель на
DIN-рейку
2
33 DIN-рейка 1
34 Шайба 6 ГОСТ 11371-78 2
35
Шайба 6 65Г 019
ГОСТ 6402-70
2
36
Винт В.М6х10
ГОСТ 17473-80
2
37
2-х проводные проходные
клеммы 2001-1201
5
38 Крышка 1
39 Кабель контрольный 1
40 Кабель силовой 1
41 Рым-болт DIN580-M8-C15E 2
42
Винт с цилиндрической
головкой ГОСТ Р ИСО4762-
М8х25-12.9-А2К
8
