12
-

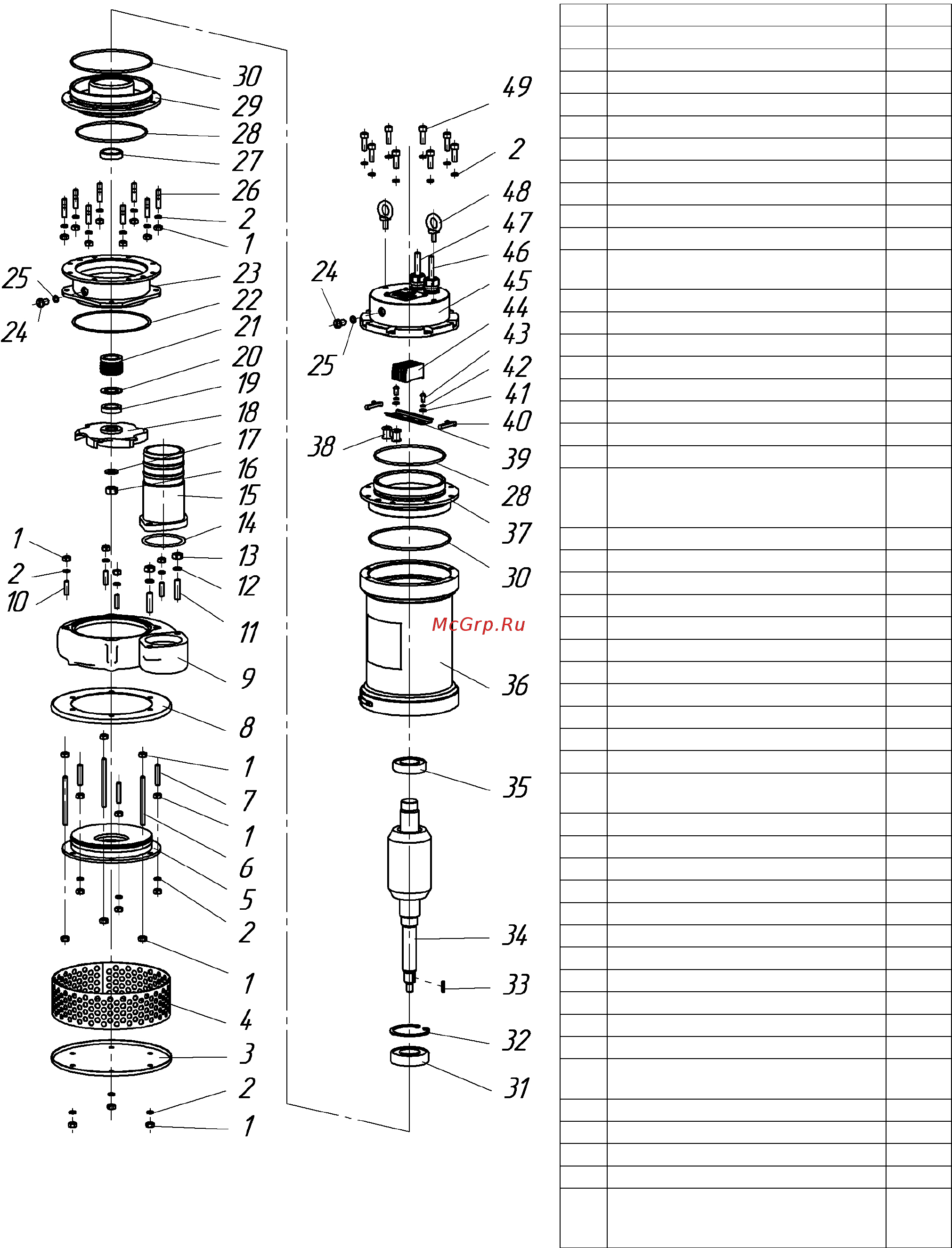

Рисунок 5 – Устройство и схема разборки электронасоса Гном 25-20Ех
Поз.
Наименование
Кол.
1 Гайка ГОСТ ISO 4032 - М8 24
2 Шайба 8 65Г 019 ГОСТ 6402-70 26
3 Дно фильтра 1
4 Фильтр
1
5 Диафрагма 1
6 Шпилька М8х95 3
7 Шпилька М8х40 3
8 Крышка фильтра 1
9 Корпус насоса 1
10 Шпилька М8х16 ГОСТ 22034-76 4
11
Шпилька М10х25 ГОСТ 22034-
76
2
12 Шайба 10 65Г 019 ГОСТ 6402-70
2
13 Гайка ГОСТ ISO 4032 – М10 2
14 Кольцо 075-083-46 1
15 Патрубок 1
16 Гайка ГОСТ ISO 4032 – М12 1
17 Шайба 12 ГОСТ 11371-78 1
18 Колесо рабочее 1
19 Кольцо 1
20 Прокладка
2
наиб.
кол.
21 Механическое уплотнение 1
22 Кольцо 145-150-36 1
23 Корпус уплотнения 1
24 Пробка 2
25 Кольцо 010-013-19 2
26 Шпилька М8х25 ГОСТ 22034-76 8
27 Манжета SCV 25x42x10 1
28 Кольцо 130-135-36 2
29 Щит подшипника нижний 1
30 Кольцо 150-155-36 2
31 Подшипник 6-180206 1
32
Кольцо стопорное
DIN472-72x2,5
1
33 Шпонка 1
34 Ротор 1
35 Подшипник 6-180306 1
36 Статор 1
37 Щит подшипника верхний 1
38 Кольцо уплотнительное 2
39 DIN-рейка 1
40 Ограничитель на DIN-рейку 2
41 Шайба 6 ГОСТ 11371-78 2
42 Шайба 6 65Г 019 ГОСТ 6402-70 2
43 Винт В.М6х10 ГОСТ 17473-80 2
44
2-х проводные проходные
клеммы 2001-1201
5
45 Крышка 1
46 Кабель контрольный 1
47 Кабель силовой 1
48 Рым-болт DIN580-M8-C15E 2
49
Винт с цилиндрической го-
ловкой ГОСТ Р ИСО4762-
М8х25-12.9-А2К
8
