12
СБОРКА
74
2

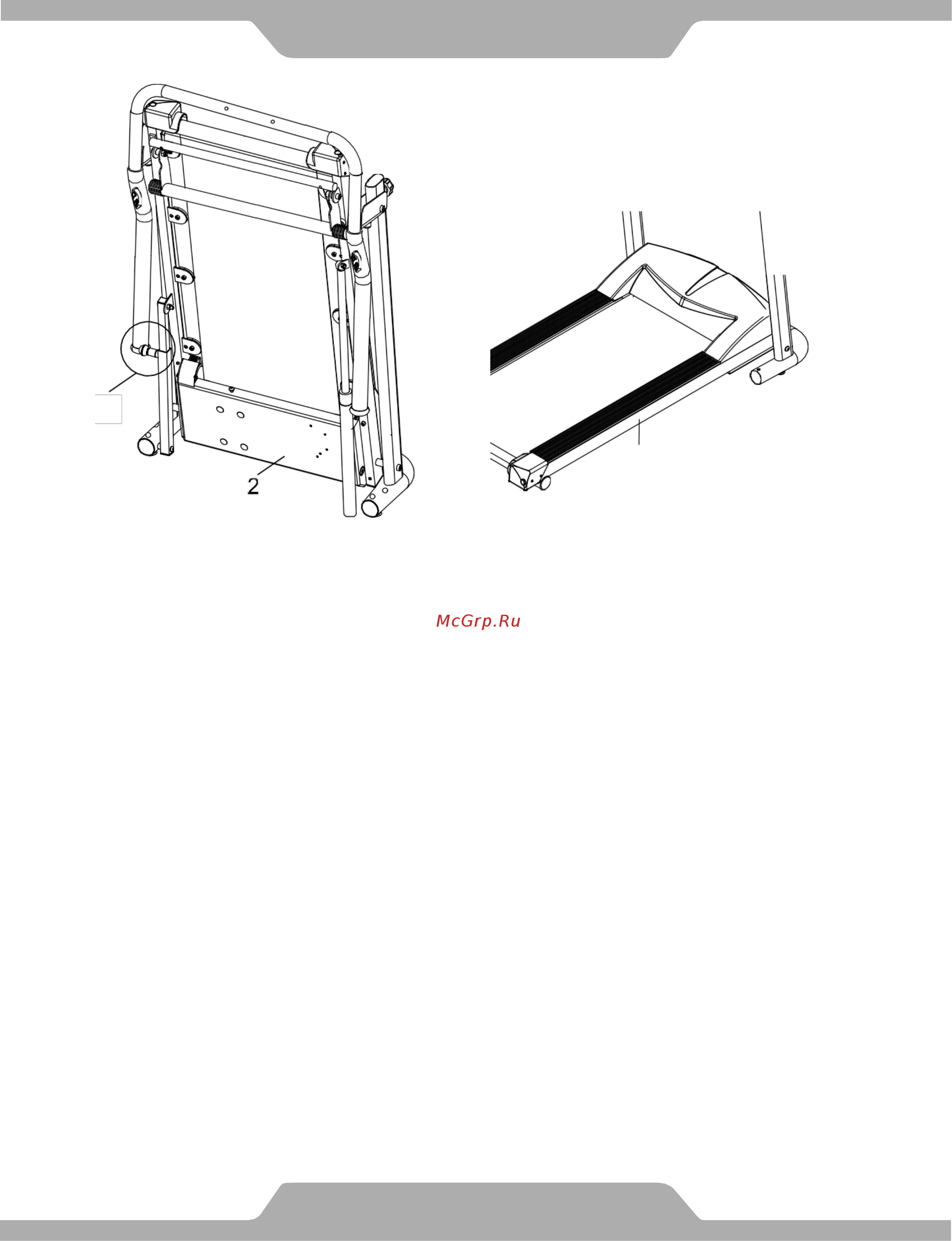

Шаг 1
Поместите беговую дорожку на ровную поверхность, установив её в вертикальном
положении. Вытащите пружинную ручку (74) и осторожно пустите опорную раму (2),
на пол. Убедитесь, чтобы пружинная ручка (74) была обратно установлена в
заблокированное состояние, а опорная рама (2) находилась в одной плоскости с
землёй.
ВО ИЗБЕЖАНИЕ ТРАВМ ПРИДЕРЖИВАЙТЕ НИЖНЮЮ РАМУ ТРЕНАЖЁРА,
ПОКА БУДЕТЕ ОПУСКАТЬ ЕЁ НА ПОЛ.
