DFC BOSS II T-B2 [11/21] Шаг 2
![DFC BOSS II T-B2 [11/21] Шаг 2](/views2/1762983/page11/bgb.png)
СБОРКА
13

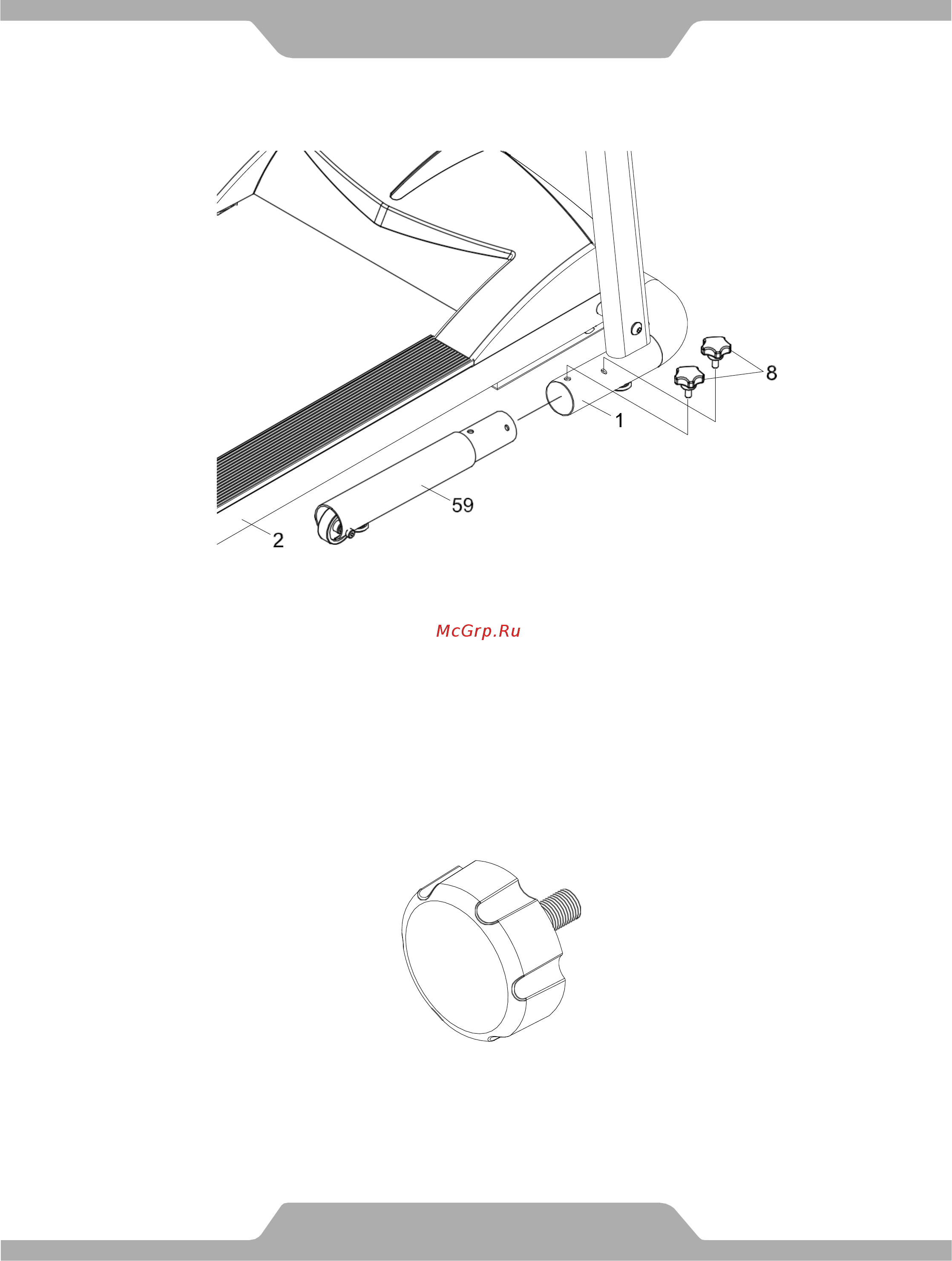

Шаг 2
При помощи двух ручек регулятора (8) закрепите правую опору стабилизатора (59)
непосредственно в самом стабилизаторе (1), после чего крепко затяните ручки (8).
Повторите вышеуказанные действия, чтобы установить левую опору
стабилизатора (64).
Комплектующие детали:
(8) Ручка регулятора 4 шт.
