КАК СЛОЖИТЬ БЕГОВУЮ ДОРОЖКУ
Для удобства беговую дорожку можно сложить и поместить в необходимое место.
Чтобы сложить беговую дорожку, возьмитесь одной рукой за задний край опорной
рамы тренажёра (2), а другой рукой вытащите пружинную ручку (74). После этого
поднимите беговую дорожку в вертикальное положение, пока пружинная ручка (74) не

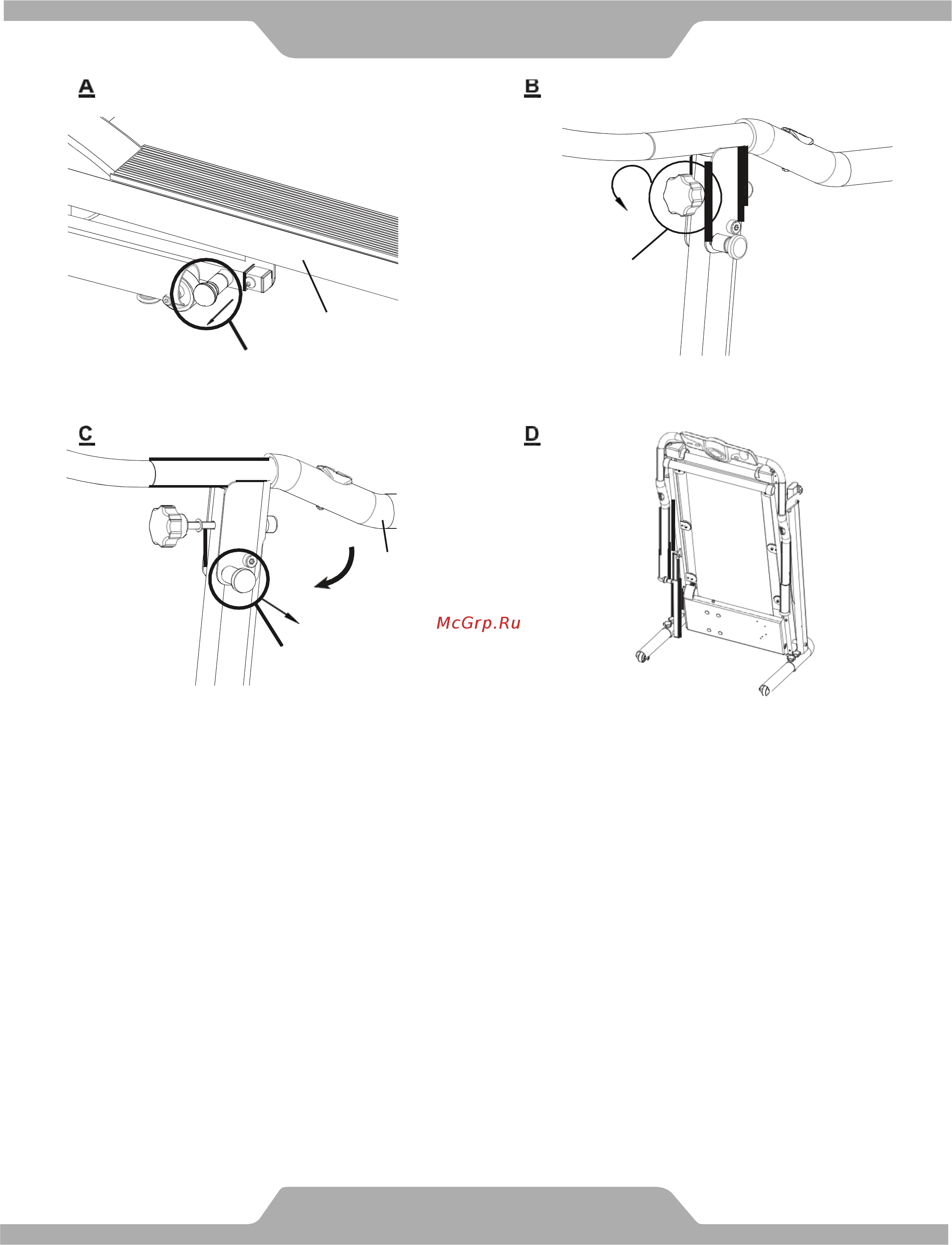

будет установлена в заблокированное положение, как показано на рисунке A.
Выкрутите ручки (13) с двух сторон от поручня, как показано на рисунке B.
Потяните короткую ручку (73) на себя, а затем продавите поручень (3) вниз до упора.
Вставьте обе ручки (13) обратно в стабилизатор, как показано на рисунке C.
На рисунке D показана беговая дорожка в сложенном состоянии. Теперь беговая
дорожка готова к перемещению для дальнейшего хранения тренажёра.
ВАЖНО: ВО ИЗБЕЖАНИЕ ТРАВМ ПРИДЕРЖИВАЙТЕ НИЖНЮЮ РАМУ
ТРЕНАЖЁРА, ПОКА БУДЕТЕ ПОДНИМАТЬ ЕЁ ИЛИ ОПУСКАТЬ НА ПОЛ.
