МОНТАЖ БЫТОВАЯ ВОЗДУШНАЯ ЗАВЕСА
ru-20
ru
Осторожно:
w Устройства типа CYV можно подключать
только к системе Daikin VRV.
Устройства типа CYQ можно подключать
только к системе Daikin ERQ.
Данные устройства не являются
взаимозаменяемыми.
2.6.2 Подключение системы управления
Все модели
ВНИМАНИЕ:
c Используйте кабель с сечением мин. 0,75 мм².
Модели с рабочей шириной 150, 200 или 250

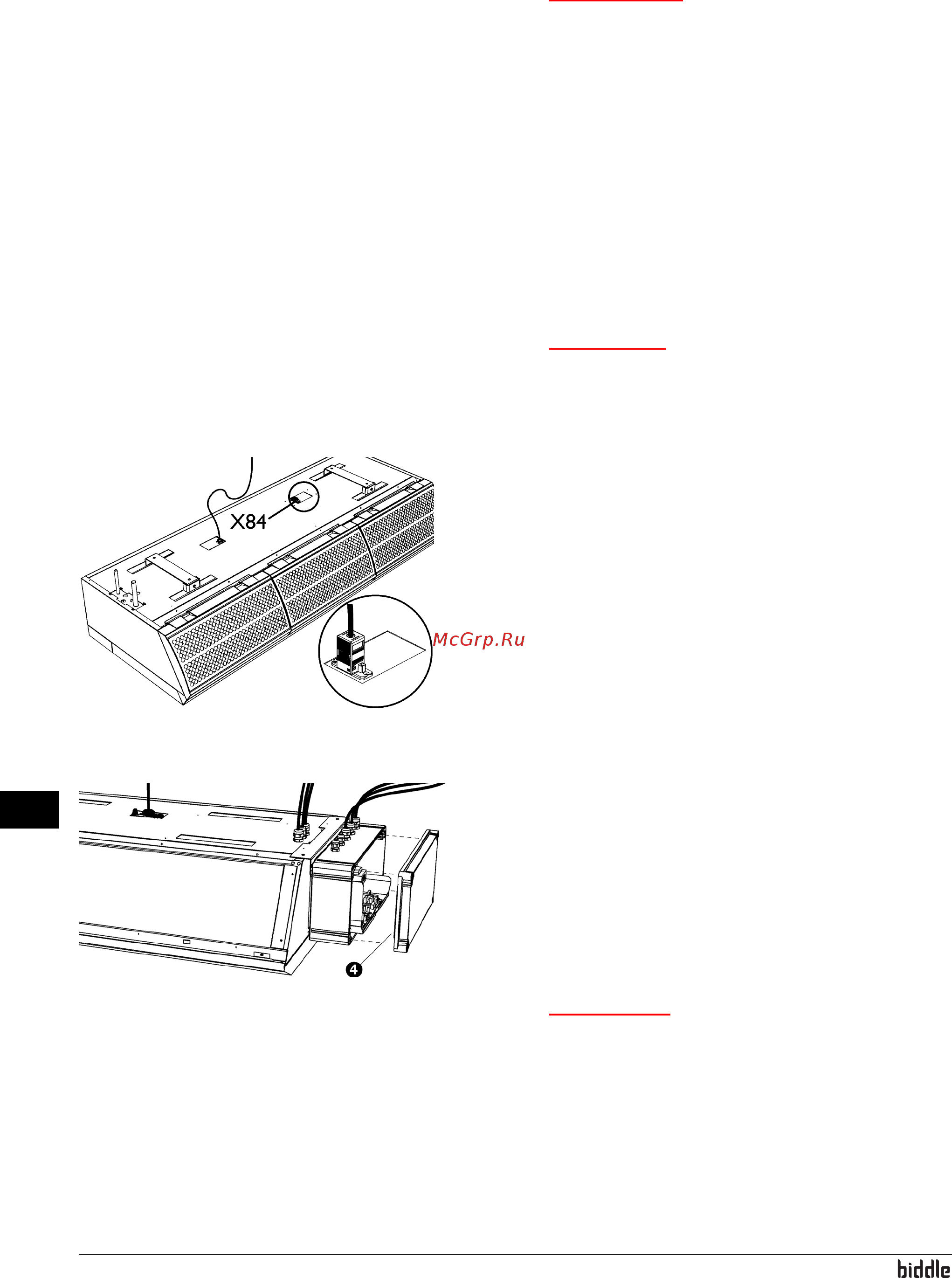

1. Подключите системное управление к разъему X84 в
верхней части воздушной завесы:
- подключите контрольный кабель внешнего блока к
F1/F2.
- Если имеется на вашем устройстве:подключите
панель управления Daikin к P1/P2.
2. Установите на разъем кабельную муфту (поставляется в
комплекте).
Модели с рабочей шириной 100
1. Снимите крышку коробки в боковой части устройства.
2. Опция:Отсоедините коробку от устройства:
- Отсоедините крепежный кронштейн от устройства
и коробки.
- Прикрепите коробку к стене в соответствующей
точке.
ПРИМЕЧАНИЕ:
n Запрещается отключать проводку между
коробкой и устройством.
