Daikin CYQS150DK80RSN [26/58] Несколько устройств работающих от одной панели управления

МОНТАЖ БЫТОВАЯ ВОЗДУШНАЯ ЗАВЕСА

ru-26

ПРИМЕЧАНИЕ:

n Используйте только контрольные кабели от

Biddle. Стандартный модульный телефонный

кабель не подходит.

Несколько устройств, работающих от одной панели

управления

• К одной панели управления может быть подключено

до 10 устройств. Для этого устройства должны быть

подключены между собой.

• Общая длина контрольных кабелей не должна

превышать100 м.

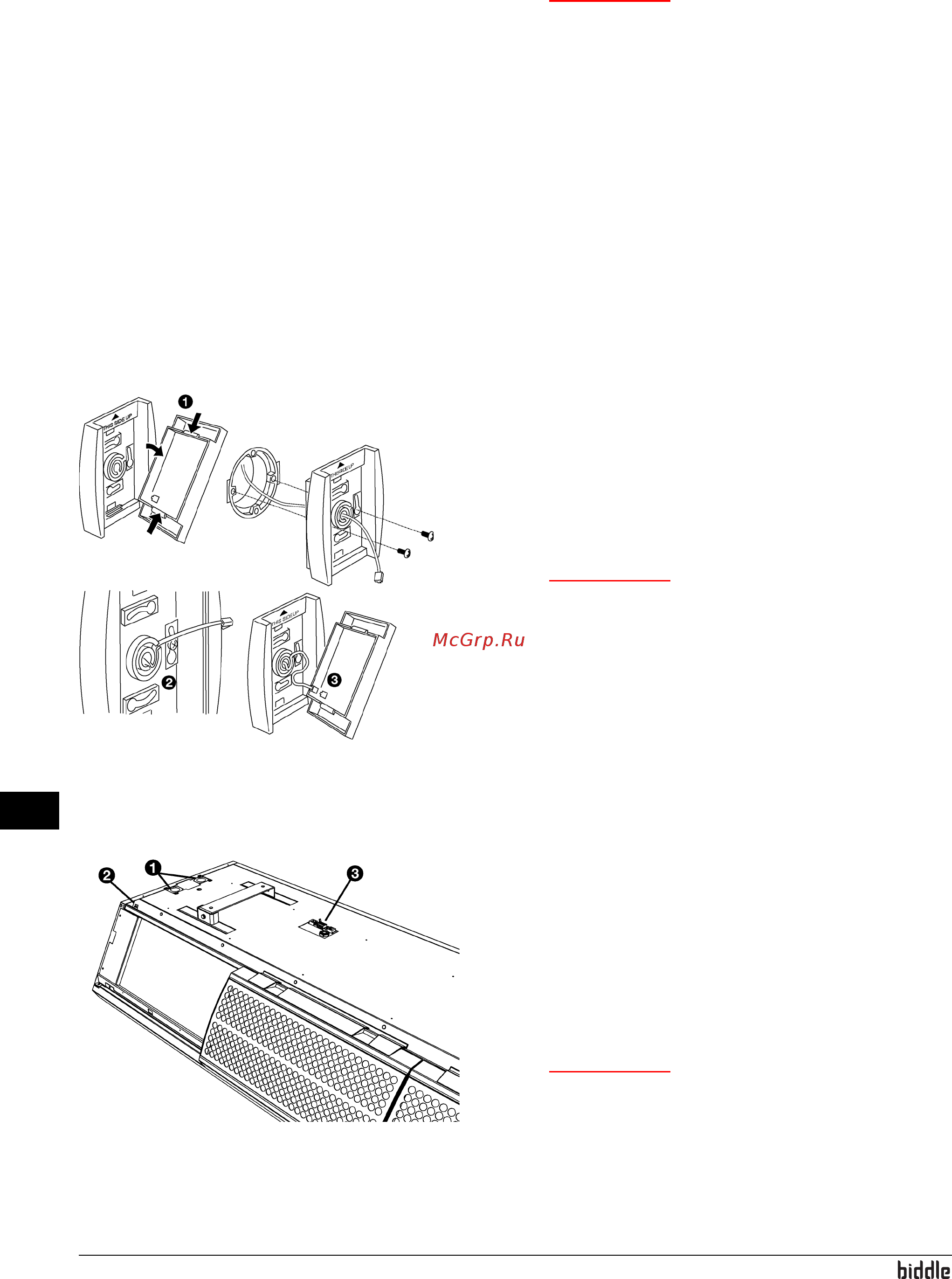

2.8.2 Установка сенсорного контроллера

1. Откройте выключатель

2. Протяните

кабель через отверстие в задней панели.

3. Прикрепите заднюю панель к стене.

4. Закрепите кабель с помощью кабельного зажима.

ПРИМЕЧАНИЕ:

n Кабель должен выступать примерно на 9 см за

кабельный зажим.

5. Подсоедините коннектор контрольного кабеля к

печатной плате.

6. Установите переднюю панель на заднюю крышку.

2.8.3 Подсоединение панели управления к

устройству

Точки подключения панели управления

G и E находятся

на плате соединений 3 в верхней части устройства. Оба

гнезда идентичны. На одном из гнезд есть пробка-

заглушка.

1. Подключите контрольный кабель к свободному

гнезду

G и E.

ПРИМЕЧАНИЕ:

n Запрещается снимать пробку-заглушку с другого

гнезда, поскольку это может привести к

неисправностям.
