Daikin CYQS150DK80RSN [53/58] Демонтаж электронного модуля
![Daikin CYVM-DK-R [53/58] Демонтаж электронного модуля](/views2/1763196/page53/bg35.png)
РУКОВОДСТВО ДЛЯ CITY ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Руководство версия 6 (19-09-2012) ru-53
ru
7.3 Электронный модуль
В устройстве имеется один электронный модуль. В
зависимости от версии сюда входит:
• трансформатор;
• печатная плата;
• плата соединений;
• предохранители.
7.3.1 Демонтаж электронного модуля
1. С помощью панели управления выключите устройство.
Осторожно:
w Отключите питание (вытащите штепсель из
розетки или переведите изоляционный
выключатель в положение ВЫКЛ).
2. Демонтируйте съемную панель.
3. Отсоедините все подключенные к устройству
соединительные устройства и заземлённые соединения
от печатной платы.

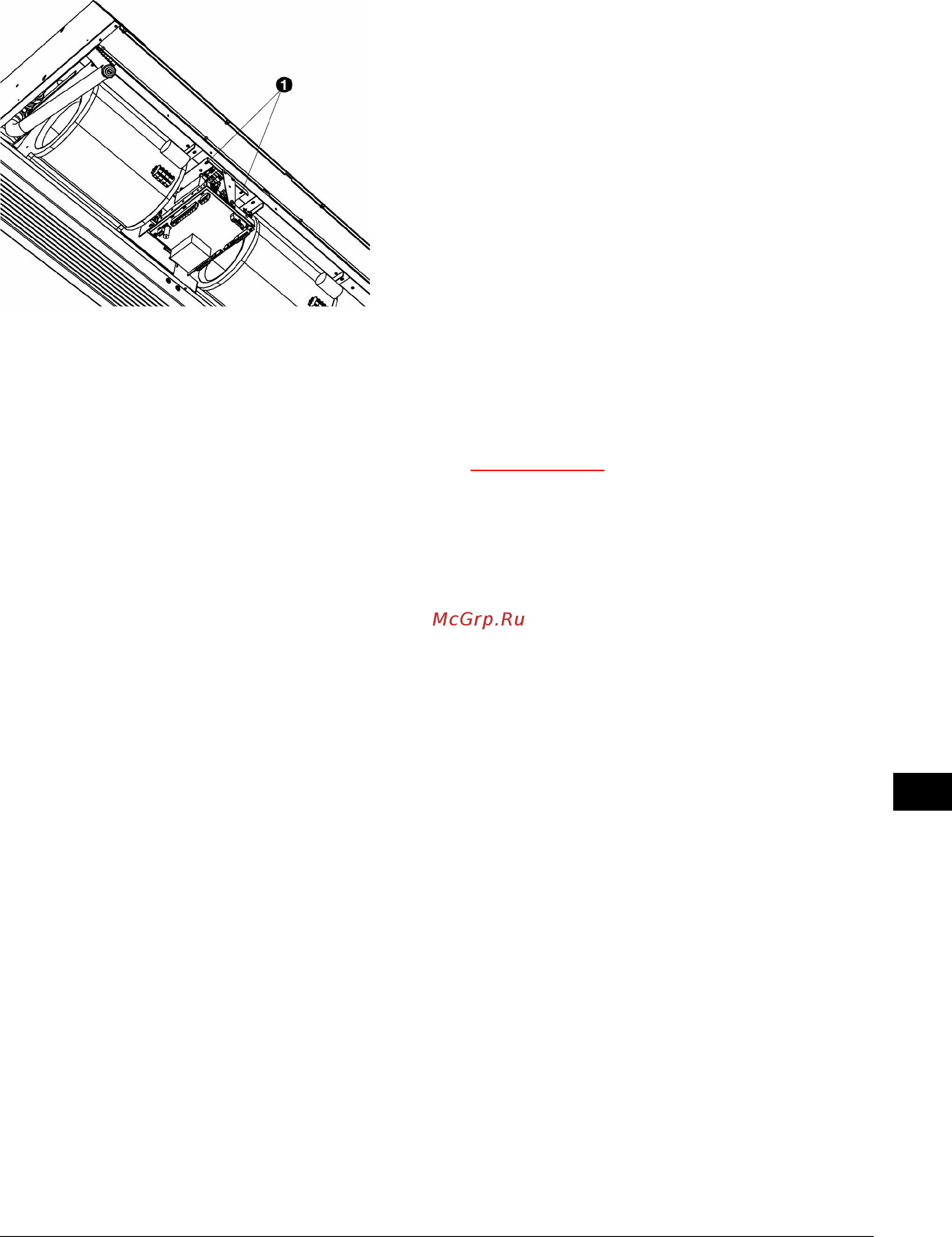

4. Отверните болты 1.
5. Демонтируйте электронный модуль
6. Отсоедините соединительные устройства от платы
соединений.
7.4 Электронный модуль Daikin (CYQ и CYV)
В дополнение к электронным компонентам Biddle в
устройстве также имеется электронный модуль Daikin.
