EKEQMCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов Daikin
к Ôриобретаемым на внутреннем рынке кондиционерам воздуха
4PW52447-1 – 07.2010
Инструкция по монтажу и эксплуатации
8

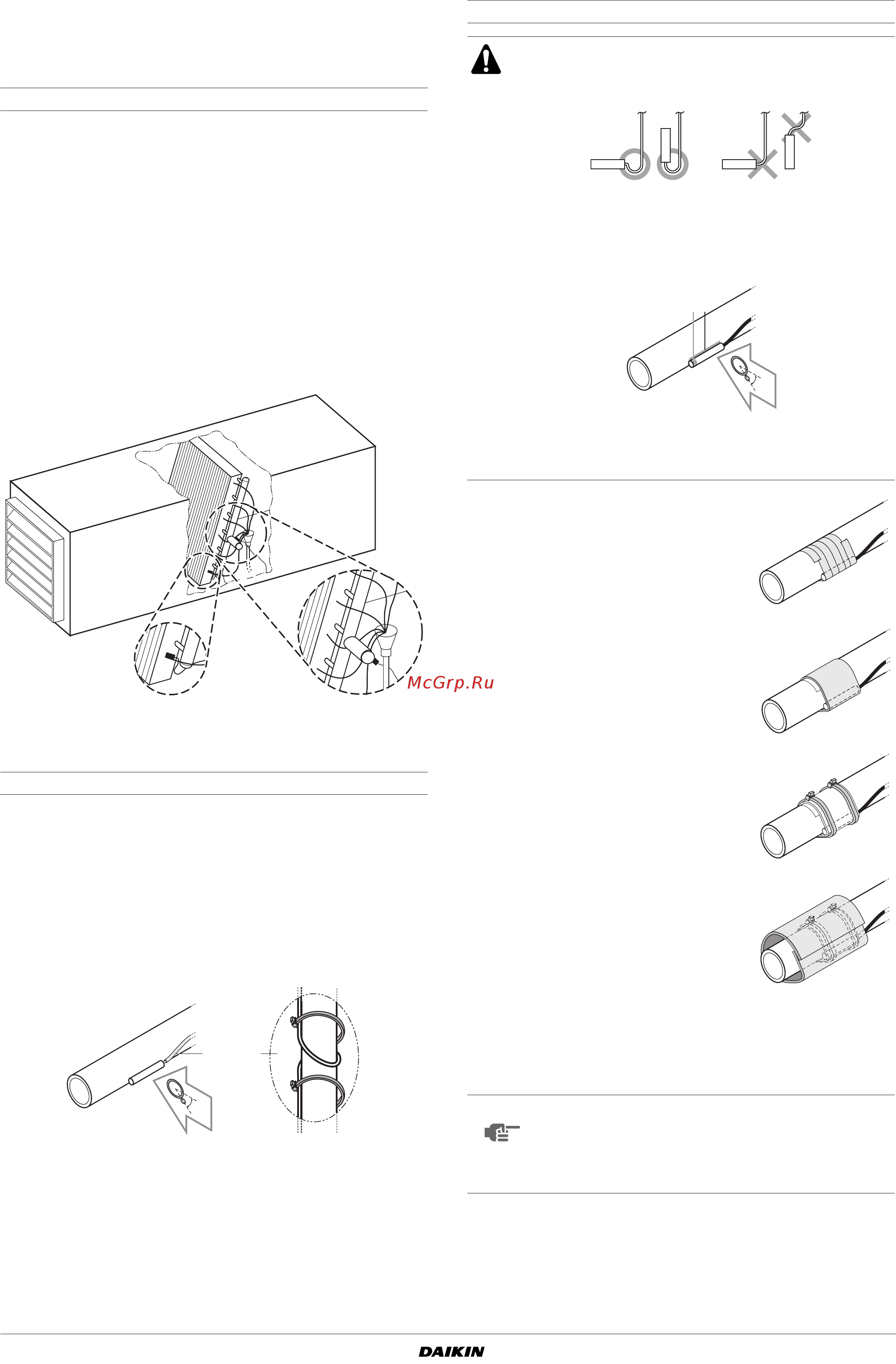

Установка термисторов
Термисторы хладагента
Место установки термистора
Правильная установка термисторов является залогом
эффективной работы всей системы:
1. Жидкого хладагента (R2T)
Установите термистор за распределителем на самом
холодном ходе теплообменника (обратитесь к дилеру
компании-производителя теплообменника).
2. Газообразного хладагента (R3T)
Установите термистор на выходе из теплообменника как
можно ближе к теплообменнику.
Необходимо проверить, защищен ли кондиционер от
замерзания.
Выполните пробный запуск и проверьте испаритель на
замерзание.
Установка кабеля термистора
1 Поместите кабель термистора в отдельную защитную
трубку.
2 Во избежание ослабления крепления термистора и
излишнего натяжения его кабеля всегда устанавливайте на
кабель ослабитель натяжения. Натяжение кабеля
термистора и ослабление крепления самого термистора
может привести к ухудшению контакта и снижению
точности измерений.
Крепление термистора
1 Закрепите термистор с помощью
алюминиевой ленты
(приобретается на внутреннем
рынке) -- это обеспечит хорошую
теплопроводность.
2 Чтобы крепление термистора с
течением времени не ослабло,
оберните термистор (R2T/R3T)
резиновой пластиной, входящей в
комплект поставки.
3 Затяните термистор двумя
обхватными петлями.
4 Заизолируйте термистор
изоляционной пластиной,
входящей в комплект поставки.
Термистор воздуха
Термистор воздуха (R1T) можно установить либо в помещении,
температурой которого необходимо управлять, либо в зоне
всасывания кондиционера.
1 Жидкого хладагента R2T
2 Газообразного хладагента R3T
1
2
1 2
45°
■ Разместите провод термистора немного ниже
уровня его корпуса — это позволит избежать
скопления воды на термисторе.
■ Обеспечьте плотный контакт между термистором
и кондиционером. Наиболее чувствительными
являются верхние части термисторов —
проследите за тем, чтобы они находились
в контакте с кондиционером.
ПРИМЕЧАНИЕ
Для управления температурой помещения
входящий в комплект поставки термистор (R1T)
можно заменить комплектом дополнительного
удаленного датчика KRCS01-1(A) (поставляется по
отдельному заказу).
21
45°
1 Наиболее чувствительная часть термистора
2 Максимально увеличьте площадь контакта
