EKEQMCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов Daikin
к Ôриобретаемым на внутреннем рынке кондиционерам воздуха
4PW52447-1 – 07.2010
Инструкция по монтажу и эксплуатации
6
Установка электрического блока
управления
(см. рисунок 3)
Механическая установка
1 С помощью подвесных скоб зафиксируйте блок управления
на установочной поверхности.
Используйте 4 винта (для отверстий Ø6 мм).
2 Откройте крышку блока управления.
3 Для электропроводки: см. абзац «Монтаж электропроводки»
на странице 6.
4 Установите винтовые гайки.
5 Закройте ненужные отверстия заглушками (закрывающими
колпачками).
6 По окончании установки закройте крышку и надежно
зафиксируйте ее во избежание попадания воды в блок
управления.
Монтаж электропроводки
■ Все приобретаемые на внутреннем рынке электрические
детали, материалы и производимые с ними операции
должны соответствовать местным нормативным актам.
■ Используйте только медные провода.
■ Все электротехнические работы должны производиться
только квалифицированными специалистами.
■ В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
■ Сечение силовых кабелей, подключаемых к наружному
агрегату, номинал размыкателя, выключателя цепи
питания, проводки и схема подключения приведены
в инструкции по монтажу наружного агрегата.
■ В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.
Подключение проводки внутри блока управления
1 Для подключения к наружному агрегату и пульту
управления (приобретается на внутреннем рынке):
Вытяните проводку через винтовую гайку и крепко
затяните гайку — это надежно защитит проводку от
вырывания и от воздействия воды.

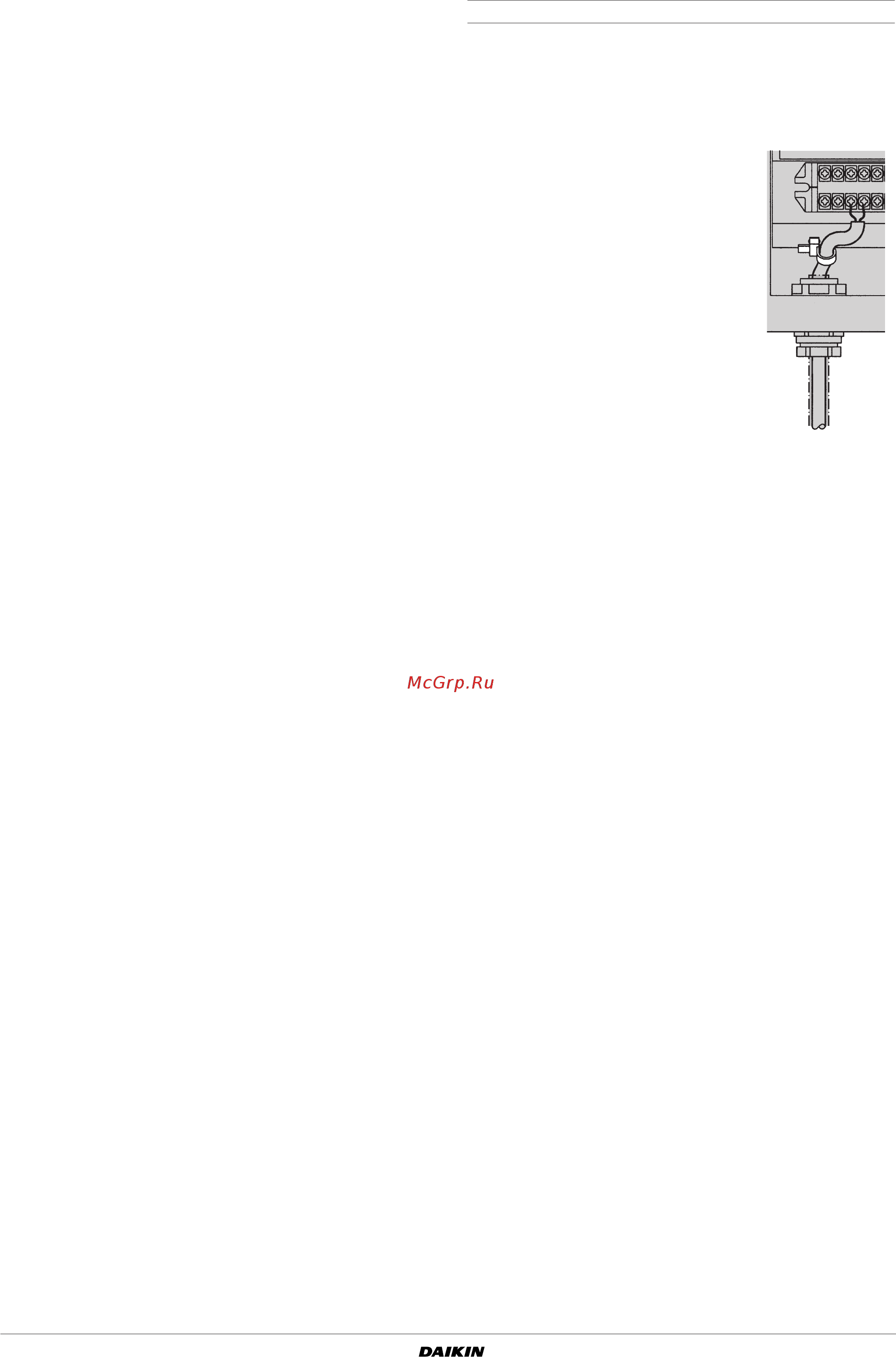

2 На кабели необходимо установить
дополнительные ослабители
натяжения. Стяните кабель
установленной обхватной петлей.
Меры предосторожности
■ Кабель термистора и провод пульта дистанционного
управления должны находиться на расстоянии не менее
50 мм от силовой электропроводки и от проводки, идущей
на пульт управления. В противном случае электрические
наводки могут привести к сбоям в работе всей системы.
■ Применяйте только кабели указанных сечений и следите за
надежностью контактов. Содержите проводку в порядке,
так, чтобы она не препятствовала размещению и
функционированию другого оборудования. Помните, что
ненадежные контакты могут послужить причиной
выделения тепла, поражения электротоком и даже
возгорания.
1 Блок управления
2 Подвесные скобы
3 Основная печатная плата
4 Трансформатор
5 Клемма
6 Дополнительная плата (KRP4)
