EKEQMCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов Daikin
к Ôриобретаемым на внутреннем рынке кондиционерам воздуха
4PW52447-1 – 07.2010
Инструкция по монтажу и эксплуатации

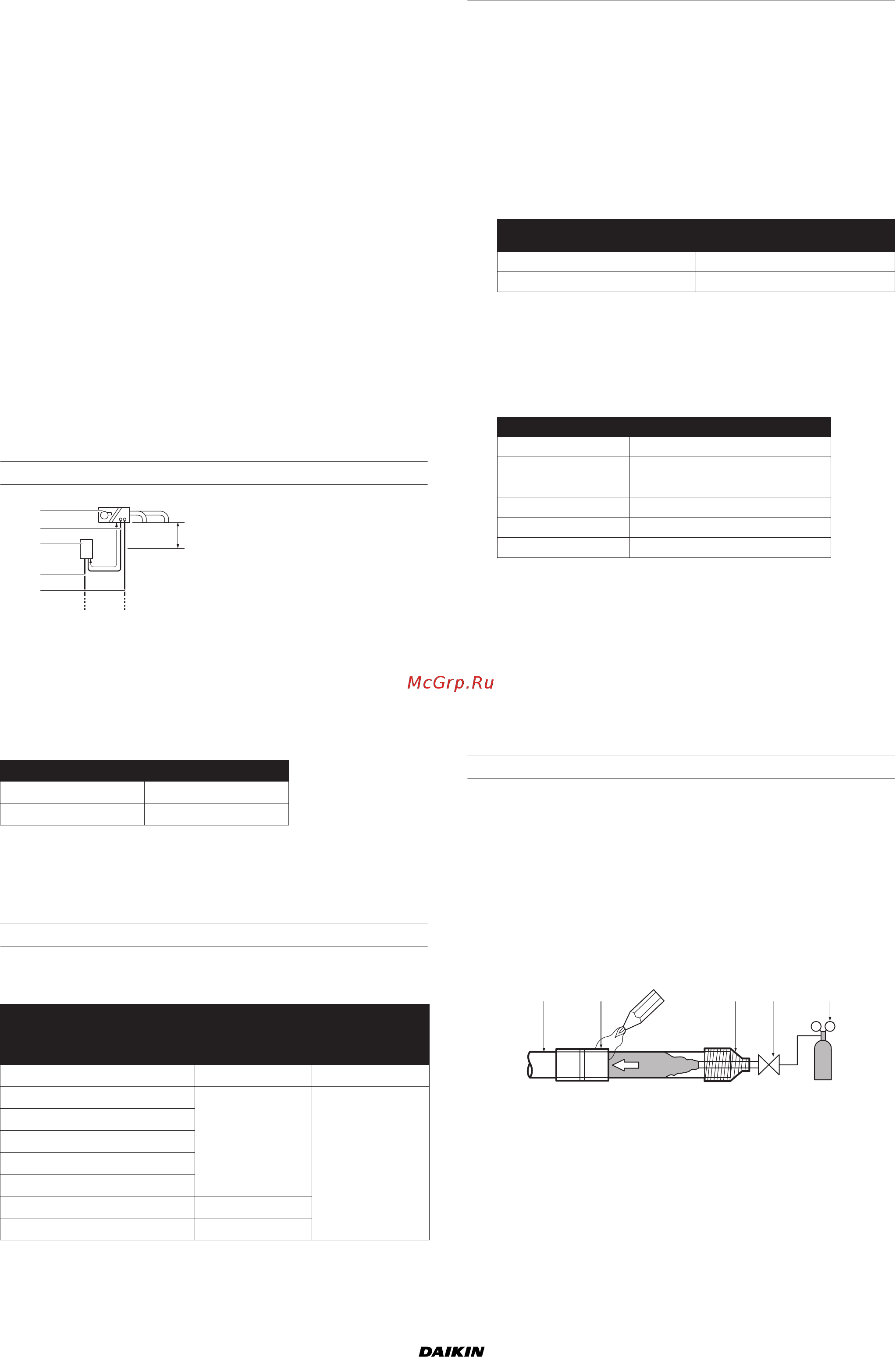

4
Меры предосторожности
Не устанавливайте и не эксплуатируйте агрегат в помещениях,
обладающих перечисленными ниже свойствами.
■ В местах, где возможно присутствие минеральных масел.
■ В местах с повышенным содержанием солей в атмосфере,
например на морском берегу.
■ В местах с повышенным содержанием сернистых газов,
например вблизи источников термальных вод.
■ На транспортных средствах и судах.
■ Там, где возможны значительные колебания напряжения
в сети питания (например, вблизи заводов и фабрик).
■ В местах с высокой концентрацией пара или мелких частиц
жидкости.
■ Вблизи электроприборов, излучающих электромагнитные
волны.
■ В атмосфере с высоким содержанием кислотных или
щелочных испарений.
■ Блоки дополнительных приспособлений необходимо
устанавливать входами вниз.
Монтаж трубопроводов
Ограничения трубопроводов
L следует считать частью общей максимальной длины
трубопроводов. Информацию о монтаже трубопроводов
смотрите в руководстве по монтажу наружного агрегата.
Соединения труб
Диаметр труб газообразного и жидкого хладагента необходимо
выбирать в зависимости от класса мощности кондиционера.
Выбор материала трубопровода
1. Загрязнение внутренних поверхностей труб (включая
масла) не должно превышать 30 мг/10 м.
2. В контуре циркуляции хладагента используйте трубы,
имеющие следующие конструктивные характеристики:
■ Материал труб: медь, подвергнутая фосфорнокислой
антиокислительной обработке для хладагента.
■ Степень твердости: используйте трубы, степень
твердости которых соотносится с их диаметром, как
показано в таблице ниже.
■ Толщина труб в контуре хладагента должна
соответствовать местным и общегосударственным
нормативам. Минимальная толщина труб под хладагент
R410A определяется по приведенной ниже таблице.
3. При невозможности использования труб необходимых
размеров (дюймовых размеров) допускается
использование труб других диаметров (миллиметровых
размеров) с учетом следующих рекомендаций:
■ подбирайте диаметр трубы так, чтобы он максимально
соответствовал необходимому.
■ в местах стыковки труб дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются на внутреннем рынке).
Рекомендации по пайке
■ При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной
оксидированной пленки на внутренней поверхности труб,
что негативно повлияет на работу клапанов и
компрессоров охлаждающей системы.
■ При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.
■ Подробную информацию смотрите в руководстве по
наружному агрегату.
1 Кондиционер
2 Труба, соединяющая комплект расширительного клапана
с кондиционером
3 Комплект клапана
4 Трубопровод жидкого хладагента
5 Трубопровод газообразного хладагента
Макс. (м)
A –5/+5
(*)
(*) Ниже или выше комплекта клапана.
L5
Класс мощности
кондиционера
Труба
газообразного
хладагента
Соединительная
труба
Труба жидкого
хладагента
50 Ø12,7 Ø6,4
63
Ø15,9
Ø9,52
80
100
125
140
200 Ø19,1
250 Ø22,2
L
A
3
2
1
5
4
Ø трубы
Степень твердости материала
трубы
≤15,9 O
≥19,1 1/2Т
O = отпущенный
1/2Т = средней твердости
Ø трубы Минимальная толщина t (мм)
6,4 0,80
9,5 0,80
12,7 0,80
15,9 0,99
19,1 0,80
22,2 0,80
1 Трубопровод хладагента
2 Спаиваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
12 345
6
6
