D–EOMAC00A04-14RU
- 5 -
Общее описание
Панель управления располагается спереди агрегата, на стороне компрессора.
Имеется три двери. Панель управления находится за первой из них. Силовая
панель находится за средней и правой дверями.
Общее описание
Система управления MicroTech III включает в себя микропроцессорный
контроллер и ряд модулей расширения, количество которых зависит от
размера и конфигурации агрегата. Система управления осуществляет контроль
и управление функциями, необходимыми для регулируемой эффективной
работы охладителя.
Оператор может контролировать все критически важные рабочие условия на
экране, расположенном на главном контроллере. Помимо обеспечения всех
параметров обычного режима эксплуатации система управления MicroTech III
выполняет корректирующие действия в случае, если рабочие параметры
охладителя выходят за пределы нормальных расчетных значений. При
развитии состояния отказа контроллер остановит компрессор или весь агрегат
и включит выход на сигнализацию.
Система защищена паролем, и доступ к ней может получить только
уполномоченный персонал. Без введения пароля можно просматривать
некоторые базовые параметры и сбросить сигнализацию. Параметры при этом
не изменятся.

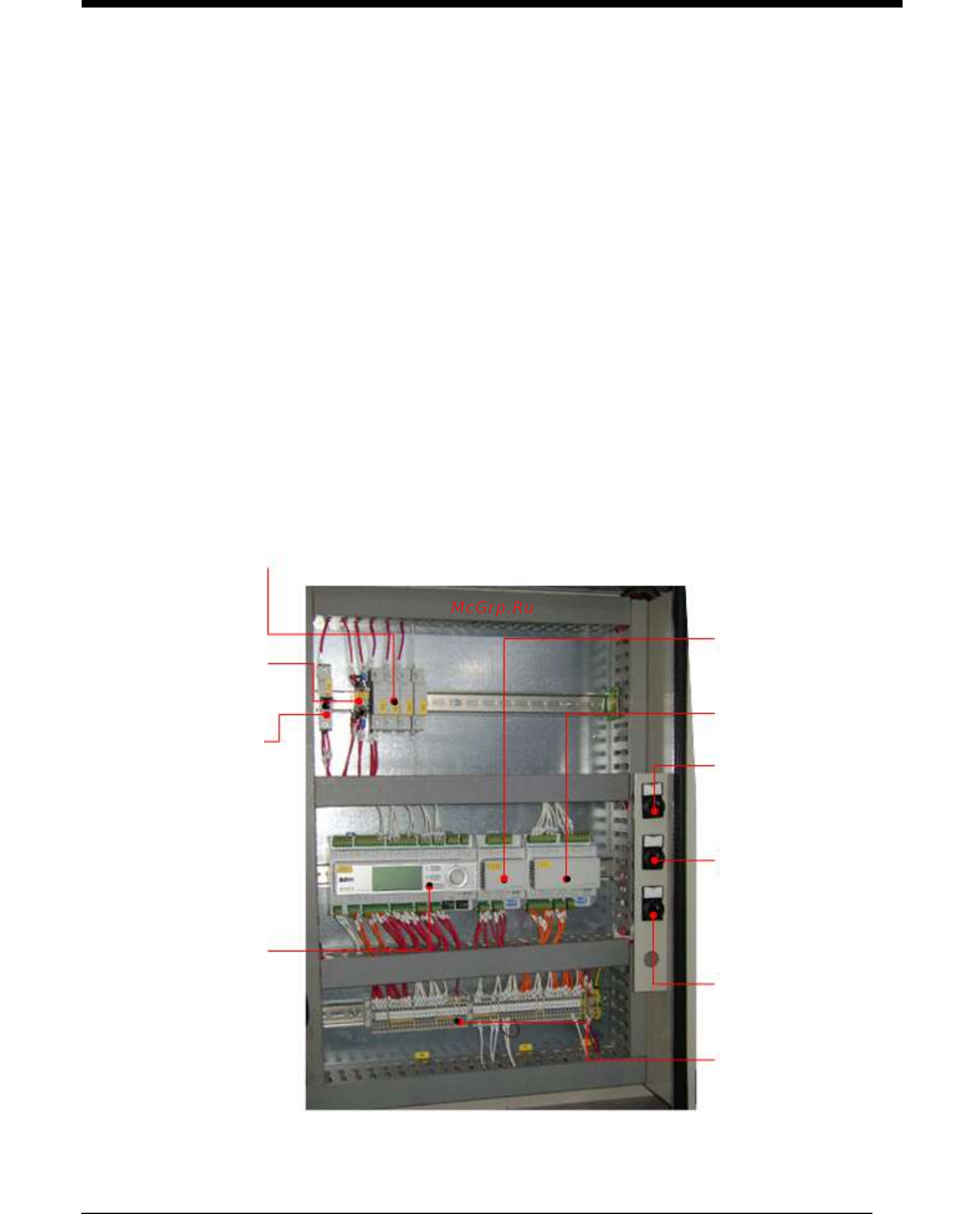

Расположение элементов на панели управления
Рис. 1. Элементы панели управления
Доп. предохранители 120 В
Реле аварийного останова
Автоматический
Выключатель управляющей
цепи
Щит управления Microtech III
Щит управления
сигнализациями
Модуль расширения
вентиляторов
Выключатель агрегата
вкл./выкл.
Выключатель вкл./выкл.
компрессора № 1
Выключатель вкл./выкл.
компрессора № 2
Клеммные колодки
