D–EOMAC00A0404-14RU
- 6 -
ПРИМЕЧАНИЯ.
1. Реле аварийного выключателя обесточивает цепи 1, 2 и 3, что приводит к немедленному
останову компрессора и вентилятора. Красный кнопочный аварийный выключатель
расположен внизу на передней части двери панели управления.
2. Силовой регулировочный трансформатор расположен на силовой панели, находящейся
рядом с панелью управления.
3. Дополнительные модули расширения (именуемые просто «расширением») располагаются
в различных местах охладителя.
Расположение элементов на силовой панели
Силовая панель расположена в передней части агрегата, за средней и
правой дверями.

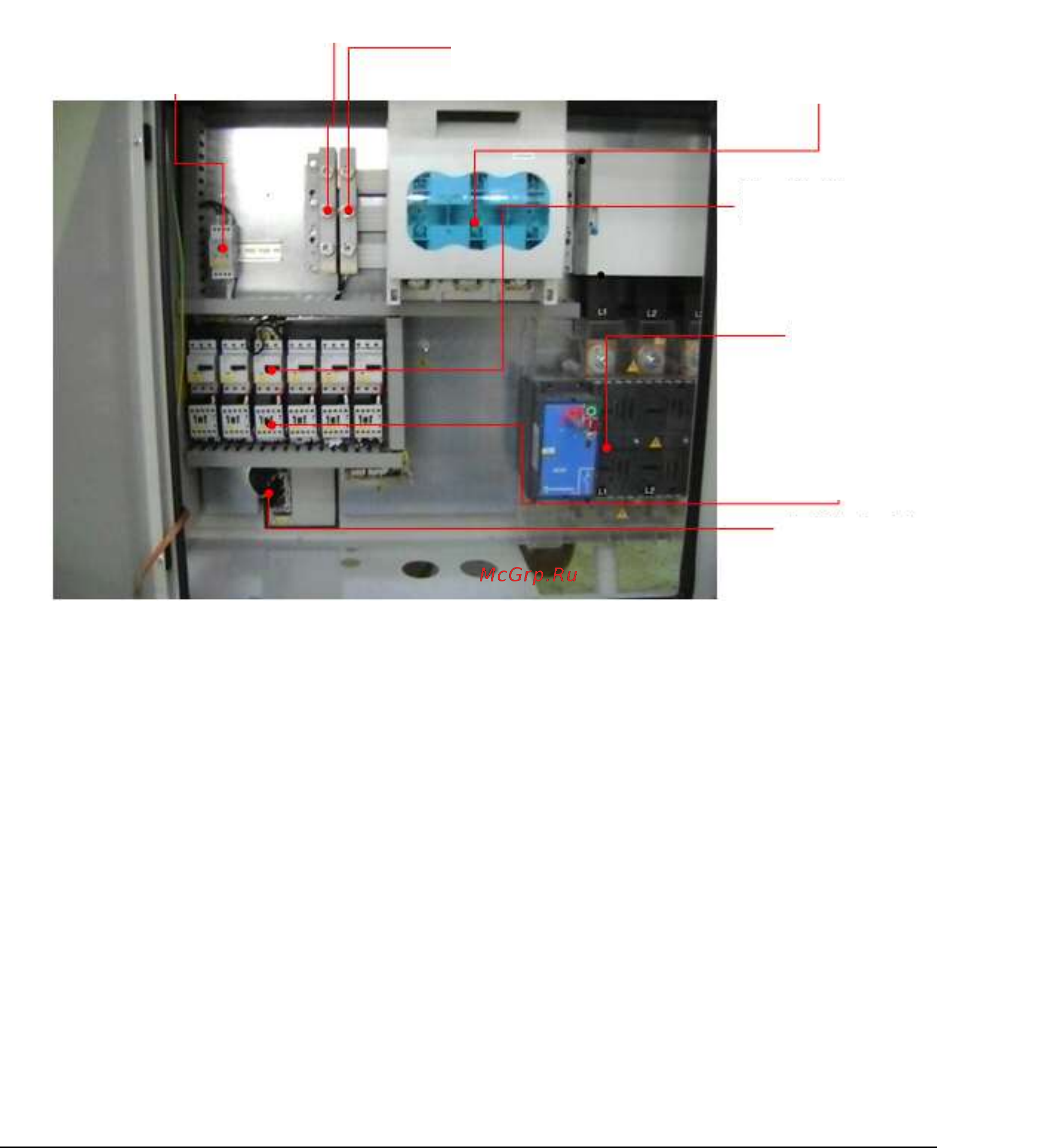

Рис. 2. Силовая панель, левая сторона
Фазовый двигатель
Контакторы
вентиляторов
Главный
выключатель
Автоматические
выключатели
вентиляторов
Предохранители
вентиляторов
Устройство размещения
предохранителей
компрессора № 1
Устройство размещения
предохранителей
компрессора
Гнездо проводов
вентилятора
