BR 500, BR 550, BR 600
pyccкий
9

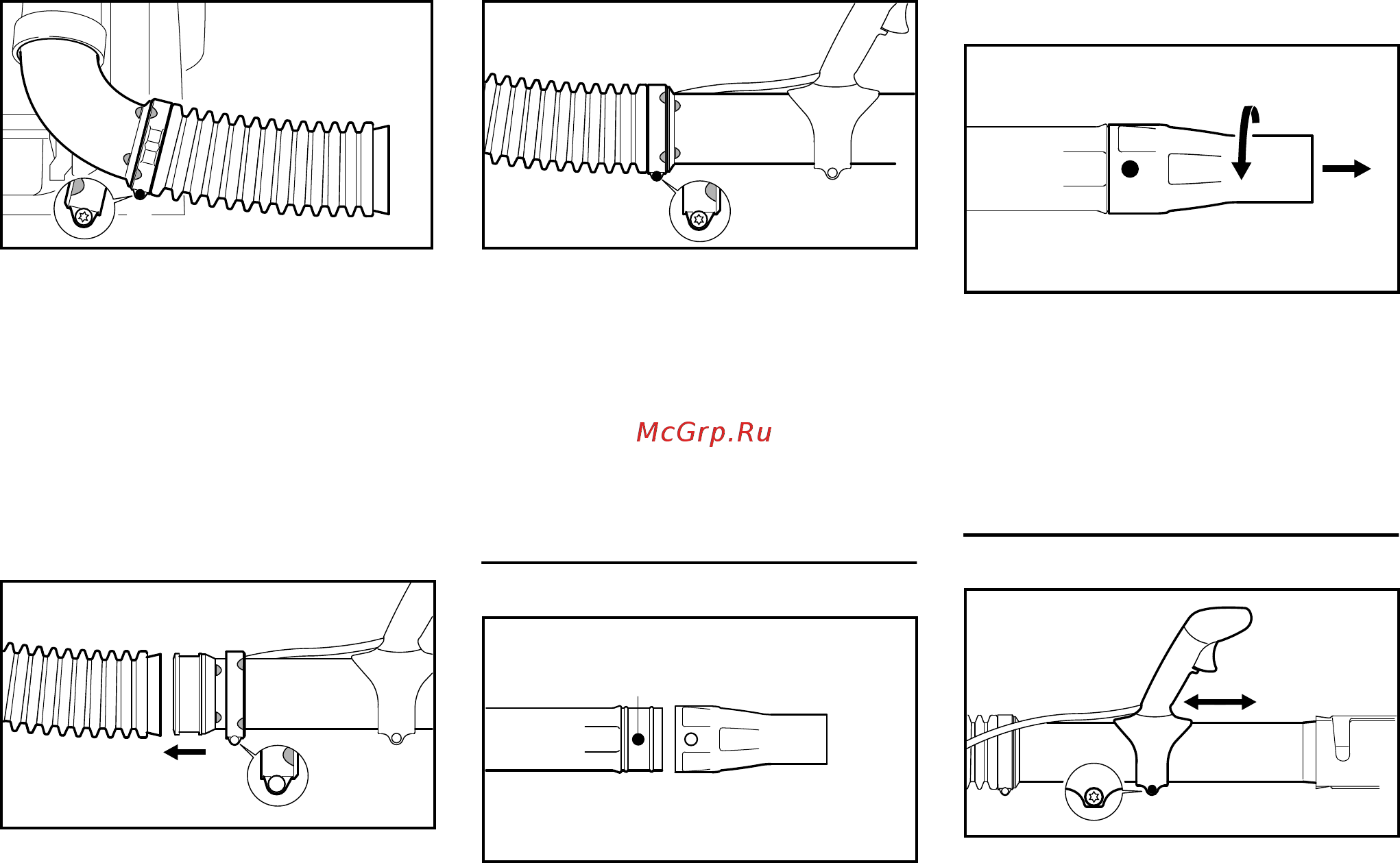

N Хомутик шланга (1) одеть на
гофрированный шланг (2)
N Маркировки расположения
хомутика шланга (1) и
патрубка (3) привести к кожуху –
углубление под болт показывает
вниз
N Хомутик шланга (1) закрепить
болтом (4)
N Хомутик шланга (5) (без
крепёжного паза для троса
управления дроссельной
заслонкой) с маркировками
расположения указывающими
вправо вынуть из нагнетательной
трубки (6)
N Нагнетательную трубку (6) ввести
в гофрированный шланг (2)
N Хомутик шланга (5) одеть на
гофрированный шланг (2)
N Выровнять хомутик шланга (5) и
нагнетательную трубку (6) – как
на рисунке
N Хомутик шланга (5) закрепить с
помощью отвёртки (7)
Монтаж насадки
N Насадку (1) одеть на
нагнетательную трубку (2) и
зафиксировать в цапфе (3)
Демонтаж насадки
N Насадку (1) повернуть по
направлению стрелки до тех пор,
пока цапфа (3) не будет скрыта
N Насадку (1) снять с
нагнетательной трубки (2)
Регулировка рукоятки управления
N Рукоятку управления (1) сместить
в продольном направлении на
нагнетательную трубку (2) и
отрегулировать под длину руки
N Рукоятку управления (1)
закрепить болтом (3)
452BA109 KN
2
1
4
3
2
452BA103 KN
5
6
2
5
452BA104 KN
6
7
3
1
2
452BA111 KN
3
1
2
452BA112 KN
3
452BA110 KN
1
2
