Daikin FAQ100BVV1B [10/18] Схемы внешних соединений

• Split - Sky Air

• Внутренний блок

• Внутренний блок • Настенный тип • FAQ-B

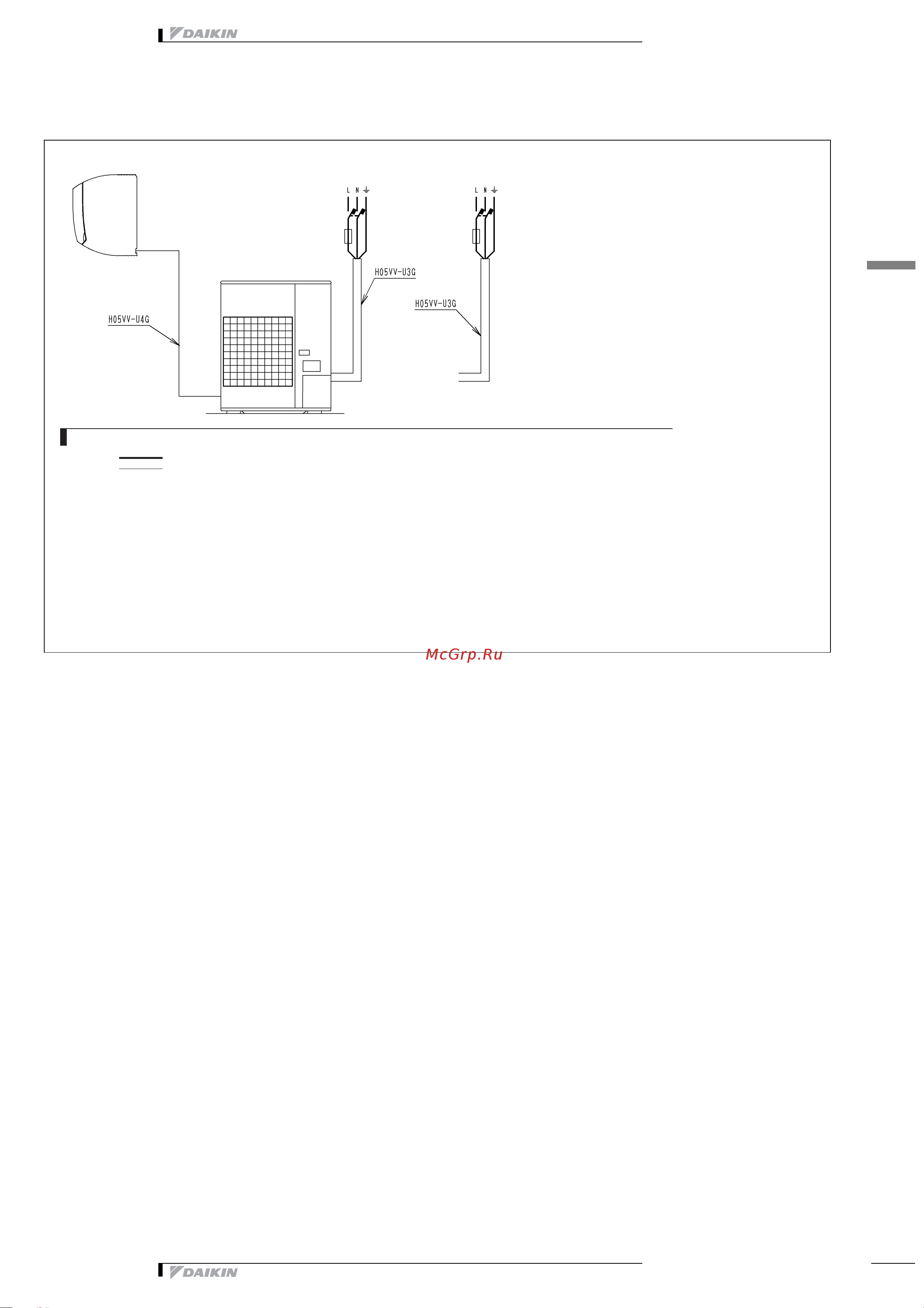

8 Схемы внешних соединений

8 - 1 Схемы внешних соединений

V1, Модель

Электропитание

1 50Hz

220V-240V

Основной

выключатель

Плавкий

предохранитель

Плавкий

предохранитель

ПРИМЕЧАНИЯ

1 Проводка сетевого напряжения

Проводка цепи управления

2 Все кабели, элементы и материалы местной поставки, монтируемые на объекте, должны соответствовать

действующим местным и национальным нормам.

3 Использовать только провода с медными жилами.

4 Более подробно см. монтажные схемы.

5 В целях безопасности установите главный выключатель.

6 Все электромонтажные работы должны выполняться квалифицированным персоналом, имеющим допуск к

данному виду работ.

7 Блок необходимо заземлить в соответствии с действующими местными и национальными нормами.

8 Показанная проводка предназначена только для указания общих точек соединений, и не включает все

детали соединений для конкретной установки.

9 Никогда не использовать общий источник питания для другого оборудования.

V3, Модель

Электропитание

1 50Hz

230V

Основной

выключатель

4D044475A
