• Внутренний блок • Настенный тип • FAQ-B
1
5
• Split - Sky Air
®
• Внутренний блок
6

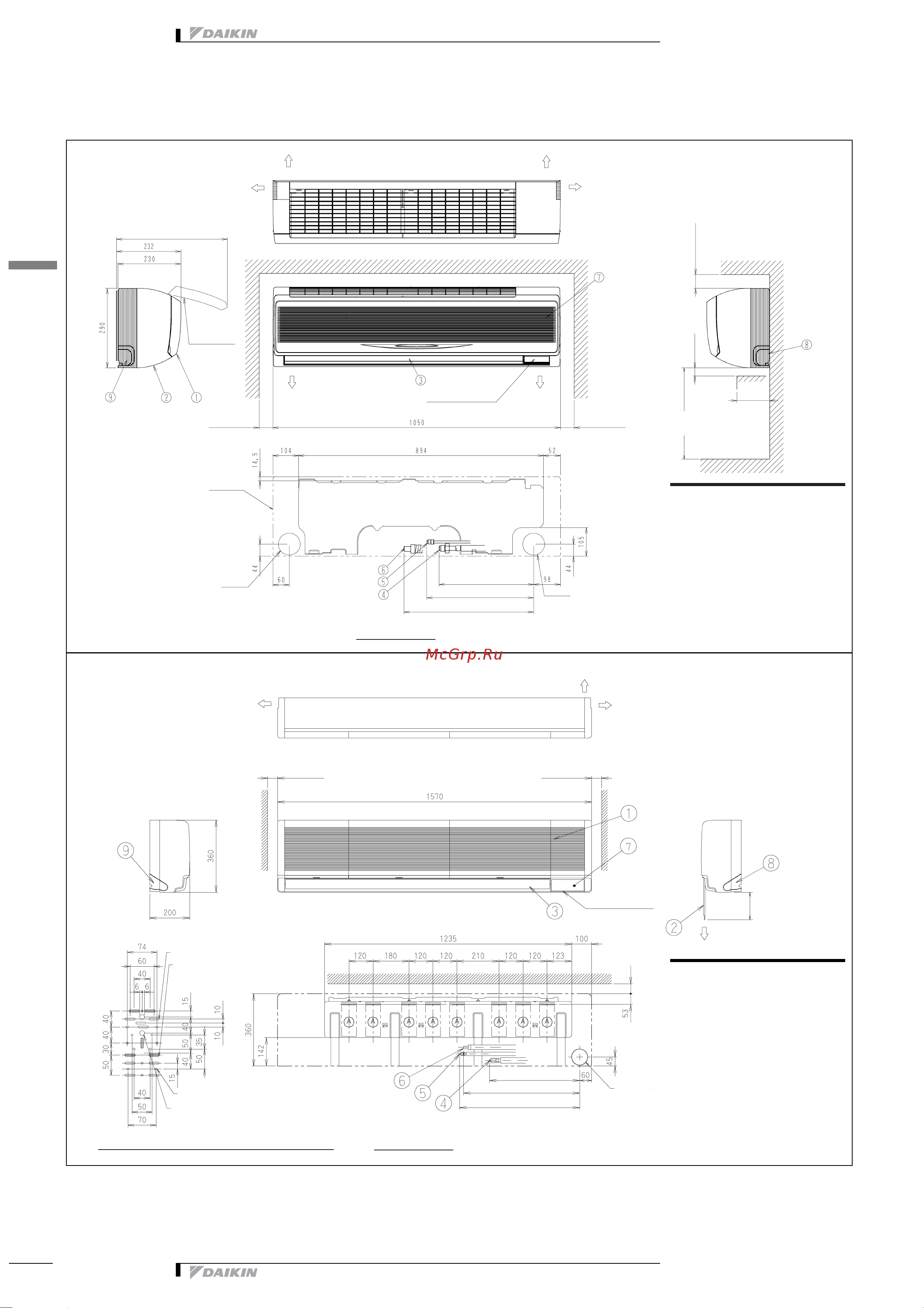

5 Размерные чертежи
5 - 1 Размерные чертежи
3D038540C
ед-ца изм-я (мм)
Не менее 50
30 и более
(Требуемое пространство)
J80 отв.
прибл.345
прибл.475
FAQ71B
прибл.400
Место монтажа
прибл.390
Направление трубопровода
(Требуемое
пространство)
Не менее 50
Размеры
полностью
открытой
лицевой панели
Внешняя линия
J80 отв.
(Ввод
трубопровода и
проводки)
2500 иболее
Для установки в
высоких
помещениях
(Требуемое пространство)
120 и менее
1 Передняя панель
2 Передняя решетка
3 Воздуховыпускное отверстие
4 Трубопровод для газа (J15.9 Соединение с
развальцовкой)
5 Трубопровод для жидкости (J9.5 Соединение с
развальцовкой)
6 Сливной шланг VP13 (Наружный диам. J18)
7 Клемма заземления (M4)
8 Правое отверстие трубного соединения
9 Левое отверстие дренажного трубного
соединения
Примечания:
1 Расположение общей паспортной
таблички
Внешняя поверхность правой панели
2 При использовании беспроводного пульта
дистанционного управления в этом месте
размещается приемник сигналов. Более
подробно: см. чертеж беспроводного
пульта дистанционного управления.
Паспортная табличка
Не менее 50
Направление
трубопровода
Примечание)2
Направление
трубопровода
(Требуемое
пространство)
3D044897A
ед-ца изм-я (мм)
Не менее 50
Не менее 250
(Требуемое
пространство)
J80 отв.
прибл.450
прибл.600
FAQ100B
8-5x20 Овальное отверстие (для деревянного
винта)
Место монтажа
Узел
j
A
(Монтажное отверстие для монтажной плиты)
прибл.580
Направление трубопровода
(Требуемое
пространство)
Не менее 50
Не менее 50
(Требуемое
пространство)
5-6x20 Овальное отверстие (для деревянного
винта)
13-J5 Отверстие (для деревянного винта)
2-J12 Отверстие (для болта)
(Ввод
трубопровода и
проводки)
Примечание 2. (место для
обслуживания для
воздушного фильтра)
Направление снятия воздушного
фильтра
1 Передняя решетка
2 Воздушный фильтр
3 Воздуховыпускное отверстие
4 Соединение трубопровода для газа (J15.9
раструб)
5 Соединение трубопровода для газа (J9.5
раструб)
6 Соединение дренажного трубопровода (VP20
Нар.диам. J26)
7 Клемма заземления(M4) (внутренняя крышка)
8 Прорезь для правого трубного соединения
9 Прорезь для левого трубного соединения
Примечания:
1 Расположение общей паспортной таблички
Внешняя поверхность правой панели
2 При использовании беспроводного пульта
дистанционного управления в этом месте
размещается приемник сигналов. Более
подробно: см. чертеж беспроводного пульта
дистанционного управления.
Табличка с торговой маркой
Поверхность
потолка
