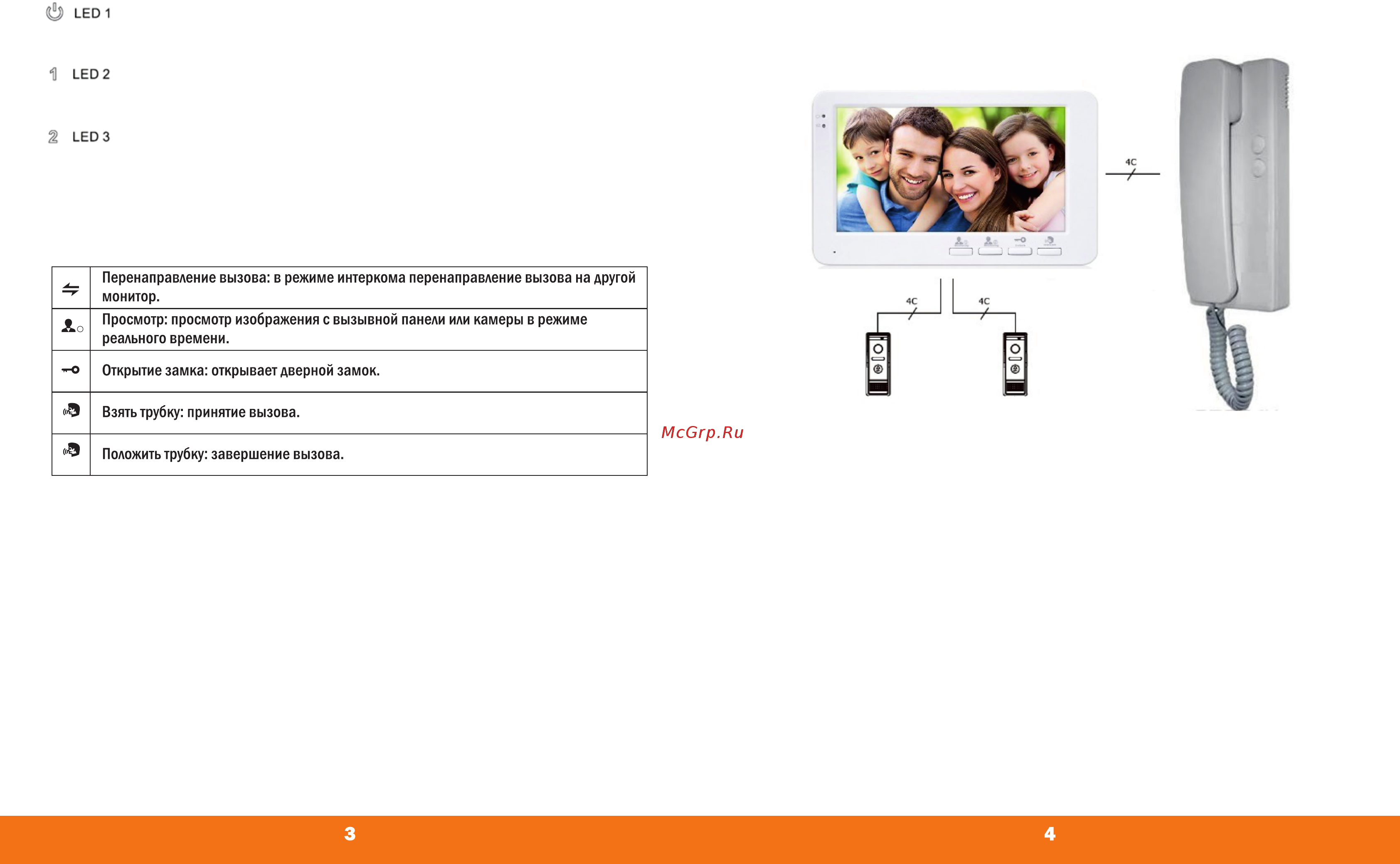

4. СОСТОЯНИЕ РАБОТЫ LED-ИНДИКАТОРОВ 6. СХЕМА ПОДКЛЮЧЕНИЯ
5. ОПИСАНИЕ СИМВОЛОВ
Существует 3 режима индикации LED-индикатора:
1. Индикатор горит красным, это указывает на наличие напряжения
питания.
2. При работе видеодомофона с первой вызывной панелью, светодиод
горит синим цветом.
3. При работе видеодомофона со второй вызывной панелью, светодиод
горит синим цветом.
разговор
открыть
1
просмотр
разговор
Принципиальная схема подключения
