Satvision SVM-716 AMD [4/10] Полная схема подключения
![Satvision SVM-716 AMD [4/10] Полная схема подключения](/views2/1764694/page4/bg4.png)
OUT-CN
OUT-CN
v+
v+
CN 1
CN 1
Audio Handset
CN 2
CN 2
v+
v+
DC-IN

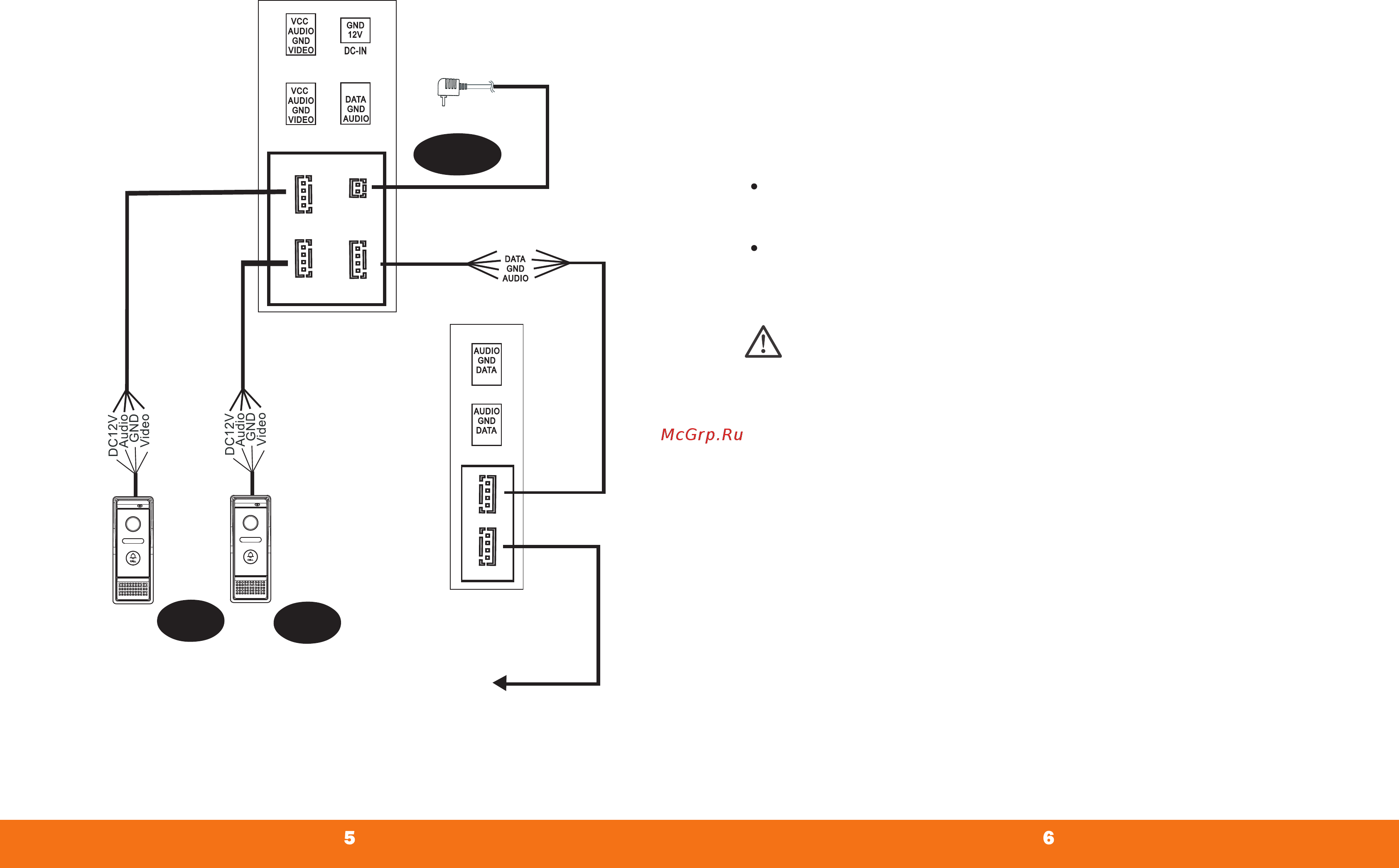

Полная схема подключения
ОСНОВНОЙ
ВЫЗЫВНАЯ
ПАНЕЛЬ 1
ВЫЗЫВНАЯ
ПАНЕЛЬ 2
Адаптер питания DC12V
(в комплект не входит)
Панель 1
Панель 2
Панель 1
Панель 2
Следующая
аудио трубка
Если используется только 1 вызывная панель, она должна быть подключена в разъем
Панель 1. Если используется вторая вызывная панель, она должна быть подключена в
разъем Панель 2. Эти разъемы имеют одинаковую последовательность цветов:
· 12 DC - Красный;
· Аудио - Белый;
· GND - Черный;
· Видео - Желтый.
ПРИМЕЧАНИЕ:
Электромеханический замок не входит в комплект поставки, приобретается
отдельно.
Для подключения замка по Н.З (нормально закрытом контакте), необходимо
подключать через контролер Z5R.
ВАЖНО!
Видеодомофон подключается к сети переменного тока, с напряжением AC 190-242
Вольт и имеет встроенный преобразователь напряжения.
Включать разрешается ТОЛЬКО ПОСЛЕ ЗАВЕРШЕНИЯ ВСЕХ ЭЛЕКТРИЧЕСКИХ
ПОДКЛЮЧЕНИЙ!
